Катушки зажигания, замена (B4194T, B4194T2, B4204T)

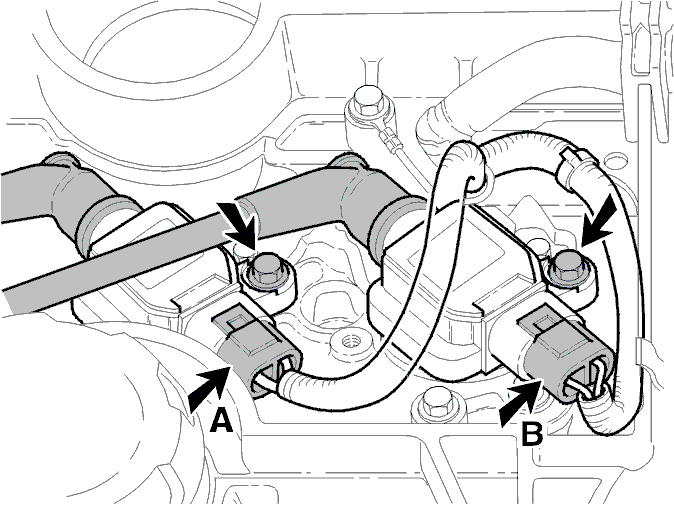

Демонтаж катушек зажигания

• Снимите брызговик двигателя.
• Отсоедините высоковольтные кабели.
• Отсоедините разъем.
• Открутите стопорный винт.
• Вытяните катушки зажигания.

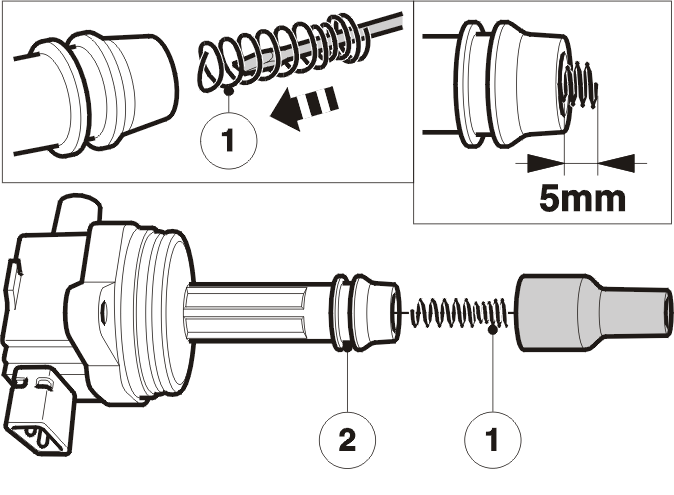

Установка резинового изолятора и пружины для катушки зажигания

При необходимости снимите резиновый изолятор и пружину со свечи зажигания или из канала свечи зажигания.При необходимости проверьте и очистите свечу зажигания.Очистите катушку зажигания.Установите новую пружину (1) зенковкой наружу. Направляйте новую пружину (1) маленькой отверткой, прижимая вниз нижнюю часть пружины в катушку.

Примечание: Убедитесь в том, что пружина (1) выступает из катушки приблизительно на 5 мм.

Установите новый резиновый изолятор в канавку на катушке зажигания (2).

Установка катушек зажигания

• Проверьте внутреннюю поверхность резинового изолятора и пружины. При необходимости замените.
• Установите на место катушку зажигания и прижмите ее.
• Закрутите болт. Момент затяжки10 Нм.
• Подключите высоковольтные кабели.
• Подключите провода.

Примечание: Серыйразъем предназначен для левой катушки (цилиндры 2 и 3),синийразъем - для правой катушки (цилиндры 1 и 4).
- Выполните проверку функционирования.
- Установите на место брызговик двигателя.
