Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5244T3 | 2002 |
| S80 (-06) | — | 2001, 2002 |
| V70 (00-08) | B5204T5 | 2000 |
| V70 (00-08) | B5244T3 | 2000–2002 |
| V70 XC (01-) / XC70 (-07) | B5234T7 | 2001, 2002 |
| V70 XC (01-) / XC70 (-07) | B5244T3 | 2001, 2002 |
Специальные инструменты
- 🔧 Упор (винтовое соединение/карданный вал) V70 AWD
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная
информация всегда правильная.
Снятие

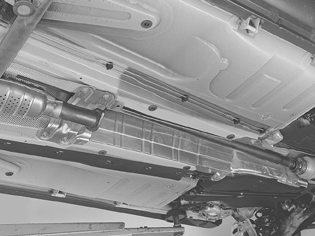

Снятие переднего элемента конструкции
Снимите передний элемент конструкции с кузова, выхлопной трубы и каталитического преобразователя тройного действия. Снимите тормозную трубу с креплений в элементе конструкции.

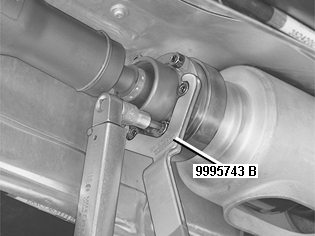

Снятие переднего карданного вала
Примечание: Если этот же карданный вал будет устанавливаться снова. Отметьте шарнир равных угловых скоростей карданного вала по отношению к фланцу конической передачи.
Выверните винты из карданного вала.Используйте упор 🔧 Упор (винтовое соединение/карданный вал) V70 AWD.

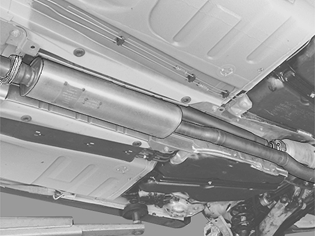

Снятие задней секции системы выпуска выхлопных газов
Поднимите автомобиль.Поддерживайте переднюю секцию выхлопной трубы, чтобы не создавать нагрузку на выпускной коллектор.Снимите заднюю систему выпуска выхлопных газов в сборе.

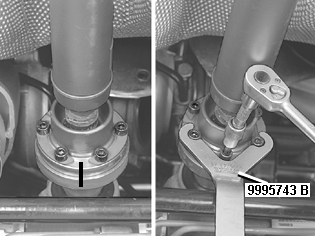

Снятие заднего карданного вала
Примечание: Если этот же карданный вал будет устанавливаться снова. Отметьте положение шарнира на фланце.
Выверните винты из шарнира. Используйте упор 🔧 Упор (винтовое соединение/карданный вал) V70 AWD.Оставьте на месте один винт, закрученный на несколько витков резьбы, для безопасности.
Выверните винты из центрального подшипника карданного вала.Ослабьте винты в опоре центрального подшипника на правой стороне на несколько оборотов. Полностью выверните винты на левой сторонеОставьте центральную опору висеть, с тем чтобы карданный вал можно было сдвинуть под углом.Выверните винт из шарнира.Сожмите шарниры вала вместе, отсоедините его от фланца.Снимите вал.
Установка
Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см. .
Установка карданного вала, перед
Тщательно убедитесь в чистоте сопрягаемых поверхностей карданного вала и фланца.
Примечание: Если этот же карданный вал будет устанавливаться снова. Установите карданный вал согласно отметкам, см. Снятие переднего карданного вала.

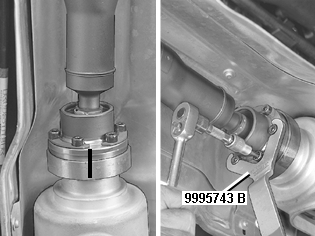

Затягивание шарнира равных угловых скоростей карданного вала
Используйте новые винты.Сначала затяните винты по диагонали. Затяните до 8 Н·м. Затем затяните до 30 Н·м.Используйте упор 🔧 Упор (винтовое соединение/карданный вал) V70 AWD.
Установка карданного вала, зад
Примечание: Если этот же карданный вал будет устанавливаться снова. Установите карданный вал согласно отметкам, см. Снятие заднего карданного вала.
Тщательно убедитесь в чистоте сопрягаемых поверхностей карданного вала и фланца.Выровняйте шарнир равных угловых скоростей карданного вала по отношению к фланцу.Установите винты, не затягивая, в опоре центрального подшипника и карданного вала.

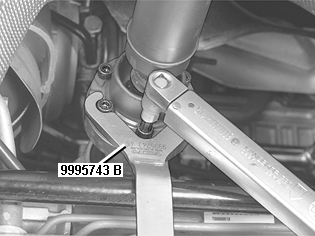

Затягивание шарнира равных угловых скоростей карданного вала
Тщательно убедитесь в чистоте сопрягаемых поверхностей карданного вала и фланца.Используйте новые винты при установке карданного вала. Сначала затяните винты, которые находятся друг напротив друга. Затяните до 10 Н·м. Затем затяните
все винты по диагонали. Затяните до 25 Н·м. Используйте упор 🔧 Упор (винтовое соединение/карданный вал) V70 AWD.
Установка элементов конструкции и системы выпуска выхлопных газов
Затяните винты опоры центрального подшипника. Затяните до 25 Н·м.Затяните винты центрального подшипника карданного вала. Затяните до 25 Н·м.
Установите:
- передний элемент конструкции на кузов, выхлопную трубу и каталитический преобразователь тройного действия. Затяните до 25 Н·м
- тормозную трубу в держатели в элементе конструкции
- узел задней выхлопной трубы.
