Капот (1996, 1997)

Замена капота

• Подоприте капот
• Снимите шланг омывателя ветрового стекла
• Снимите стопорный зажим для опоры
• Выверните винты петель
• Выполните установку в обратной последовательности
• Отрегулируйте капот. Смотрите операцию Регулировка капота.

Затяните винты. Затяните до 24 Н·м.

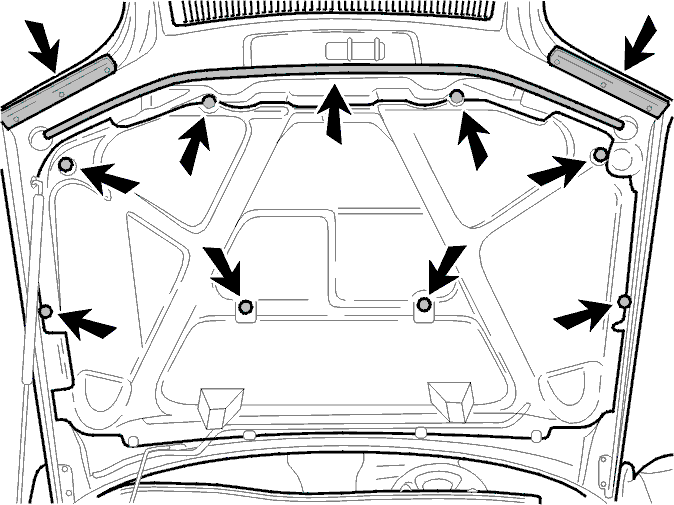

Снятие компонентов капота

• Снимите изоляционную панель (нажмите на штырьки)
• Снимите омыватели и шланги (нажмите на стопорные зажимы)
• Снимите натяжные хомуты, 2 для фары и 1 для всей ширины
• Снимите решетку радиатора. Смотрите операцию Замена решетки радиатора.

Установка компонентов капота

Примечание: Новый капот должен всегда быть обработан антикоррозийным составом.

• Установите решетку. См. Замена решетки радиатора.

Установите:

• Омыватели и шланги
• Изоляционную панель
• Уплотнительные накладки (используйте новую двухстороннюю липкую ленту)
• Уплотнительные накладки (2 для фар).

Примечание: При замене капота, оба конца уплотнительной накладки должны быть укорочены на 120 мм.

Примечание: Отрегулируйте омыватели ветрового стекла.

Замена газовых стоек

См. ru-RU0900c8af8047d70c#KC01477143.

Регулировка капота

Вперед-назад, из стороны в сторону, (задний край):

• Ослабьте винты. Установите капот в правильное положение (снимите крышку, если необходимо).Затяните винты. Затяните до 10 Н·м.

Из стороны в сторону (передний край):

• Ослабьте винты крепления защелки капота. Сдвиньте защелку капота в сторону как можно дальше.

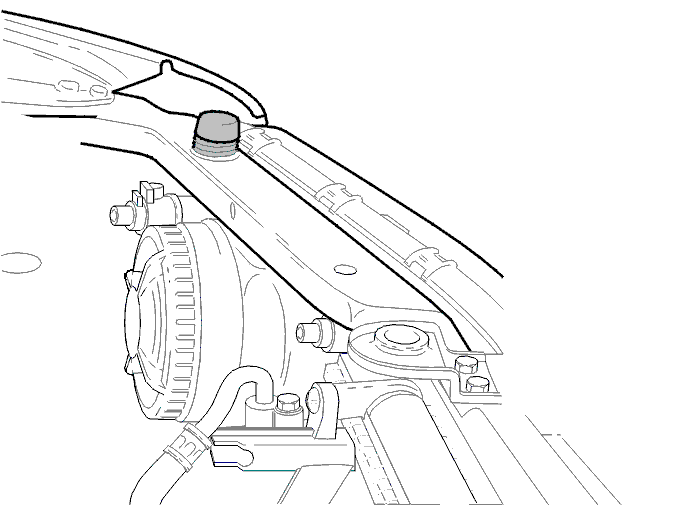

Вертикально (передний край):

• Поверните резиновые демпферы.

Замена петель капота

• Снимите рычаги стеклоочистителей ветрового стекла
• Снимите панель
• Подоприте капот
• Выверните винты крепления

• Выверните винт и снимите гайку.

• Выполните установку в обратной последовательности

• Отрегулируйте капот. Смотрите операцию Регулировка капота.

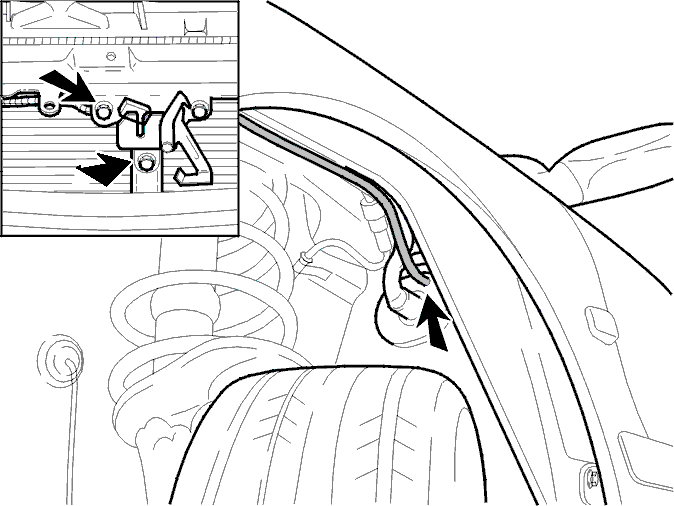

Замена троса отпирания капота

(Не может быть отрегулировано.)

• Выверните три винта крепления защелки капота
• Отсоедините трос от защелки капота
• Снимите облицовку крыла

• Протяните трос запирания к надколесной дуге.

• Выверните винты крепления ручки в салоне

• Снимите трос запирания с ручки

• Протяните трос запирания через надколесную дугу.

• Выполните установку в обратной последовательности

• Установите втулку на новый трос
• Автомобили с правосторонним управлением: закрепите трос. Используйте ленточный хомут возле воздухозаборника.

Момент затяжки для стопорных винтов: 8 Н·м.

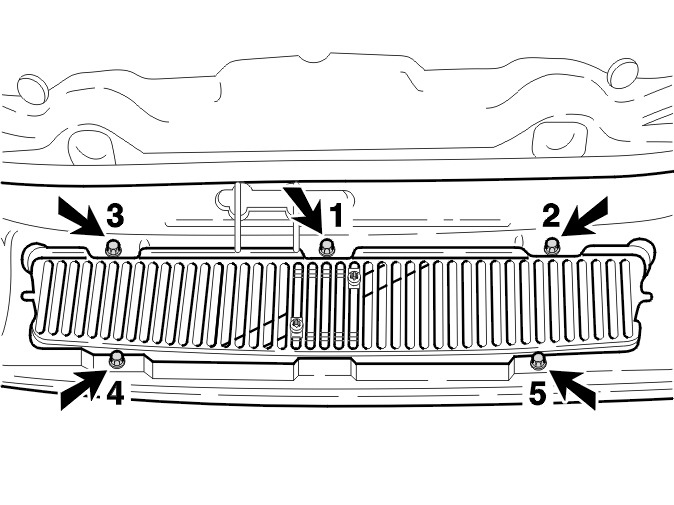

Замена решетки радиатора

• Выверните винты крепления. Снимите решетку
• Установите в обратном порядке.

Затяните винты. Затяните до максимум 3 Н·м.

Примечание: Установите винты в порядке, показанном на иллюстрации.
