Кабели избирателя механизма, снятие (не поддается настройке)

Снятие элементов отсека двигателя

Снимите корпус воздушного фильтра, см.Снятие коробки передач.

Снятие кабелей избирателя механизма переключения передач с коробки передач

Снимите:

• фиксатор кабеля избирателя механизма переключения передач и шайбы
• замыкающий фиксатор (B) с кронштейна.

Внимание: Поднимите маленькую запорную планку (A) с помощью небольшой отвертки.

Удалите кабели с консоли.

Снятие передней консоли тоннеля

Снимите переднюю тоннельную консоль в соответствии с Передняя центральная консоль.

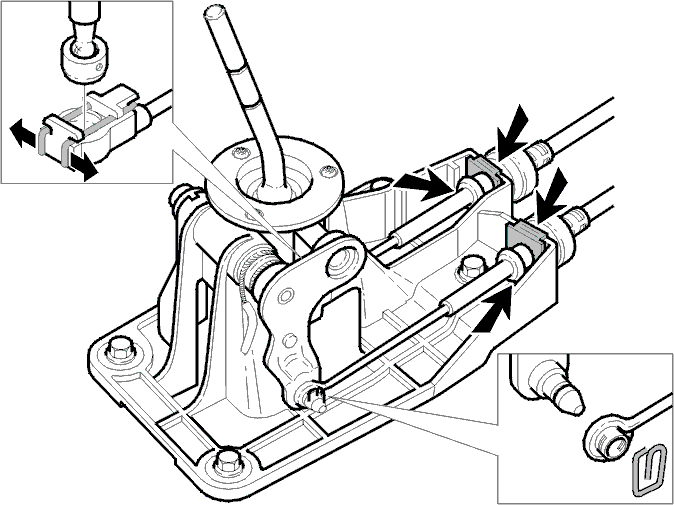

Освобождение кабелей избирателя механизма переключения передач

Снимите:

• замок пружины для проводки.
• Удалите провода с шарового шарнира
• оболочка кабеля с рычага управления коробкой передач.

Примечание: Освободите запорную планку снизу с помощью отвертки.

Удаление проводов

Снимите:

• две гайки с уплотнительного кольца избирателя механизма переключения передач
• кабели, протянув их внутрь в пассажирский салон.

Примечание: Попросите кого-нибудь помочь Вам правильно проложить кабели в отсек двигателя.

Установка проводов

Примечание: При установке кабелей избирателя механизма переключения передач:С особой тщательностью избегайте образования каких-либо острых сгибов или обломов, особенно на концах кабеля между внутренним кабелем и внешней оболочкой.

Установите проводку изнутри пассажирского салона.

Примечание: Попросите кого-нибудь помочь Вам правильно проложить кабели в отсек двигателя.

Поместите уплотняющее кольцо кабеля на штифты и установите гайки. Затяните до12 Нм.

Подсоединение проводки к рычагу управления коробкой передач

Установите запорную пружину на проводе и закрепите провод на рычаге передачи привода.Закрепите провод на шаровом шарнире рычага управления коробкой передач.Закрепите оболочку кабеля на запорной пленке на рычаге управления коробкой передач.

Установка передней тоннельной консоли

Установите переднюю тоннельную консоль в соответствии с Передняя центральная консоль.

Установка избирателя коробки передач на коробке передач

Смажьте штыри рычага передачи привода небольшим количеством смазки, номер компонента 1161241-3.

Внимание: Кабель, ведущий из центра механизма избирателя, должен быть подключен к нижнему рычагу передачи привода на коробке передач.

Установка кабелей избирателя коробки передач на коробку передач, продолжение

Установите:

• кабели избирателя механизма переключения передач на креплениях с помощью зажима (B) (вдавите маленькую запорную планку (A) назад на зажиме перед установкой). Проверьте установку
• кабели избирателя механизма переключения передач к рычагам передачи привода на коробке передач с помощью шайб и запорных зажимов.

Установка элементы в моторном отсеке

Установите корпус воздушного фильтра с соединителем.Выполните проверку функционирования.
