Кабель B+, аккумулятор - блок предохранителей, замена (1)

Подготовка

Снимите:

• отрицательный провод аккумулятора
• узел воздухоочистителя.

Отсоединение кабеля B+

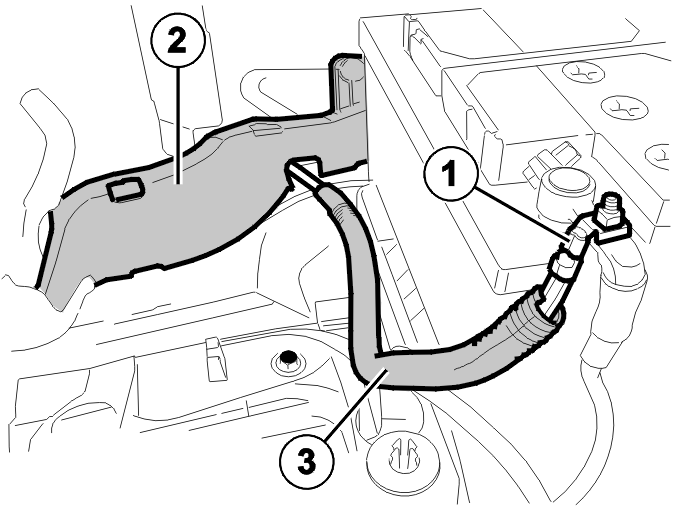

Снимите кабель B+ (1) с положительного провода аккумулятора.Снимите защитный кожух (3) с кабеля между аккумулятором и кабельным каналом (2).Снимите блок предохранителей с кронштейна на опорном стакане пружинной стойки.

Снимите:

• гайку, удерживающую кабельный канал на опорном стакане пружинной стойки
• ленточные хомуты проводки в кабельном канале. Освободите кабель B+.

Отсоединение кабеля B+ в блоке предохранителей

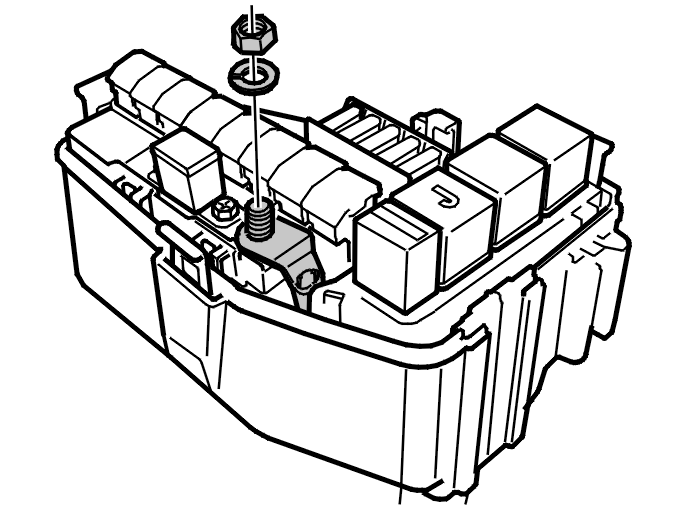

Снимите кабель B+ в блоке предохранителей.

Отсоединение держателя предохранителя

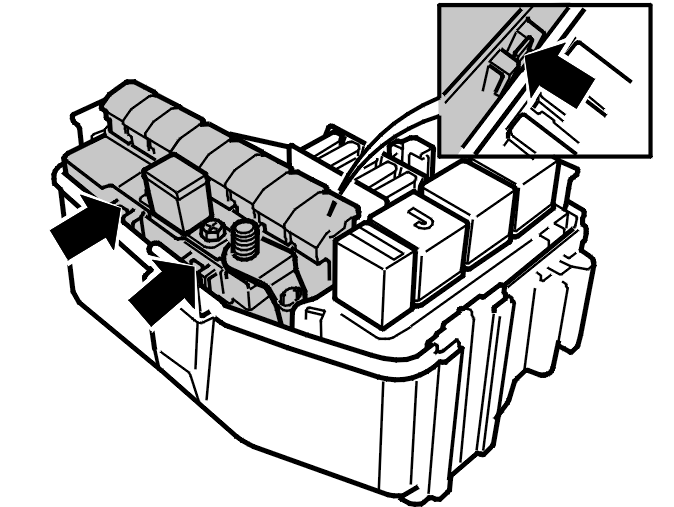

Снимите реле и зажимное крепление держателя предохранителя в блоке предохранителей.Отведите держатели вверх, чтобы получить доступ к резиновой втулке на нижней стороне блока предохранителей.

Снятие кабеля B+

Снимите:

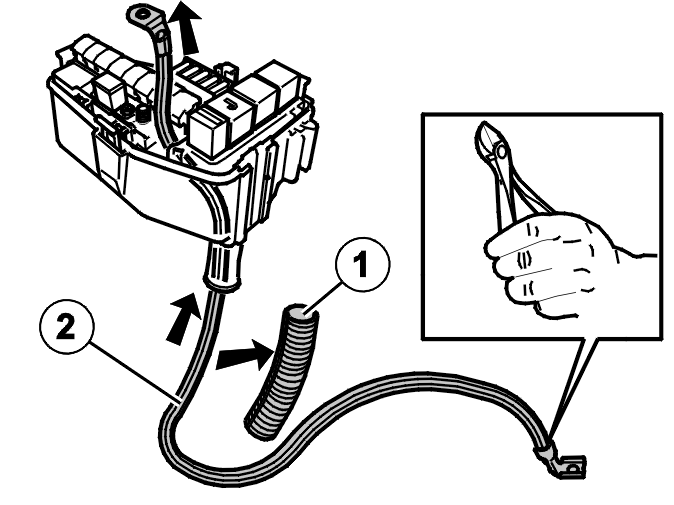

• защитную трубку (1) вокруг кабеля B+ (2) между кабельным каналом и блоком предохранителей
• ленту вокруг жгута проводов, если она есть.

Отрежьте передний кабельный вывод на кабеле B+.Протяните кабель сквозь резиновую втулку.

Установка нового кабеля B+

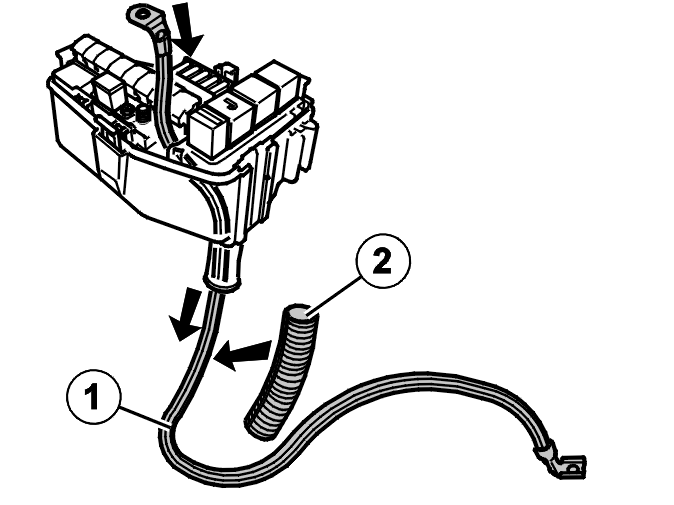

Протянитеновыйкабель (1) сквозь резиновую втулку.Установите кабель в блоке предохранителей, не затягивая его.

Установка держателей предохранителей

Установите держатели в блоке предохранителей.Убедитесь, что проводка под держателями не зажата.

Установите:

• защитную трубку (2), показано на иллюстрации выше, вокруг жгута проводов между блоком предохранителей и кабельным каналом
• изоляционную ленту на защитную трубку и резиновую втулку в такое же положение, как и перед снятием.

Установка кабеля B+

Расположитеновуюпроводку в кабельном канале (2).Закрепите проводку при помощиновыхленточных хомутов в тех же положениях, в которых находились снятые хомуты.Закройте кабельный канал.Если необходимо, закрепите фиксатор кабельного канала ленточными хомутами.Установите защитную трубку (3) на проводку между кабельным каналом и клеммой аккумулятора.Замените снятую изоляционную ленту вокруг защитной трубки и кабельного канала.

Установите:

• гайку, удерживающую кабельный канал на опорном стакане пружинной стойки
• блок предохранителей.

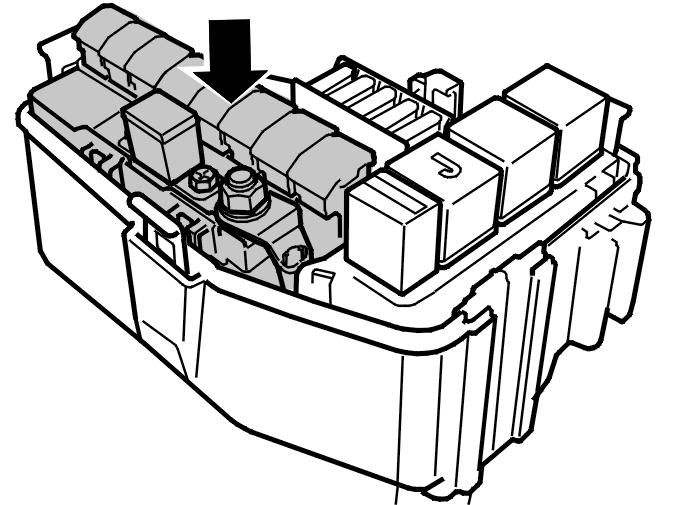

Затяните гайку кабеля B+ в блоке предохранителей. Затяните до10 Н·м.

Установите:

• крышку блока предохранителей
• воздухоочиститель.

Затяните кабель B+ (1) на положительном проводе аккумулятора. Затяните до4 Н·м.Нанесите вазелин на вывод кабеля B+.Подсоедините отрицательный провод аккумулятора.
