Измерительные приборы (D5252T MSA 15.7)

Общие сведения

Для облегчения поиска неисправностей используется измерительный блок 🔧 MÄTBOX (ERSÄTTER 9813190) с разнообразными кабелями и разъемами (адаптерами) для подключения измерительного блока к различным системам управления и к комбинации приборов.

Контрольный блок
Контрольный блок 🔧 MÄTBOX (ERSÄTTER 9813190) состоит из корпуса с 60 измерительными гнездами и кабеля с разъемом.Гнезда пронумерованы от 1 до 60 как показано на рисунке.

Система управления коробкой передач AW, система управления двигателем LH и EZ

При подсоединении измерительного блока к системам управления AW, LH и EZK, имеющим 30+30-штекерные разъемы (А+В):Разъем А (со стороны двигателя) использует гнезда 1-30, которые соответствуют #A1-#A30 модуля управления.Разъем В (со стороны автомобиля) использует гнезда 31-60, которые соответствуют #B1-#B30 модуля управления.Для подсоединения измерительного блока используется адаптер 🔧 ADAPTER (60-POLIG) MÄTBOX.

Системы управления двигателем Fenix и Motronic

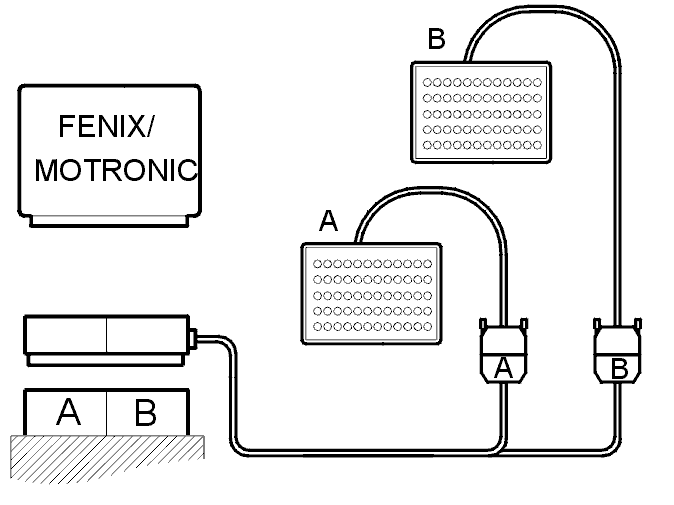

При подключении измерительного блока к системам управления Fenix и Motronic, имеющим 43+43-штекерные разъемы (А+В):Используйте два измерительных блока (А и В) с адаптером 🔧 ADAPTER 86-POLIG (TILL MÄTBOX). Адаптер снабжен двумя разъемами, промаркированными соответственно А и В.Разъем А (со стороны двигателя) использует гнезда 1-43 измерительного блока А, которые соответствуют #A1-#A43 модуля управления.Разъем В (со стороны автомобиля) использует гнезда 1-43 измерительного блока B, которые соответствуют #B1-#B43 модуля управления.

Использование измерительного блока

1
Измерения с подсоединенным модулем управления (цепь в рабочем состоянии)Измерительный блок (блоки) и адаптер 🔧 ADAPTER (60-POLIG) MÄTBOX или 🔧 ADAPTER 86-POLIG (TILL MÄTBOX) подсоединяются между модулем управления и разъемом в коробке модулей управления. Это позволяет измерять напряжение при работающем двигателе.

2
Измерения с отсоединенным модулем управления (разомкнутая цепь)Измерительный блок (блоки) и адаптер 🔧 ADAPTER (60-POLIG) MÄTBOX или 🔧 ADAPTER 86-POLIG (TILL MÄTBOX) подсоединяются к разъему модуля управления или к разъему в коробке модулей управления. Это позволяет измерять сопротивление в цепи, исключая воздействие других систем.
