Измерительные приборы (B4194T, B4204T)

Общая информация

С целью облегчения работы существует измерительный блок🔧 ERSATT AV 9511428и адаптер🔧 ADPTER 42 - POLIG (TILL MÄTBOX/AW 30-40/43). Адаптер🔧 ADPTER 42 - POLIG (TILL MÄTBOX/AW 30-40/43)используется при поиске неисправности на коробке передач AW50-42 модели S40/V40.

Измерительный блок

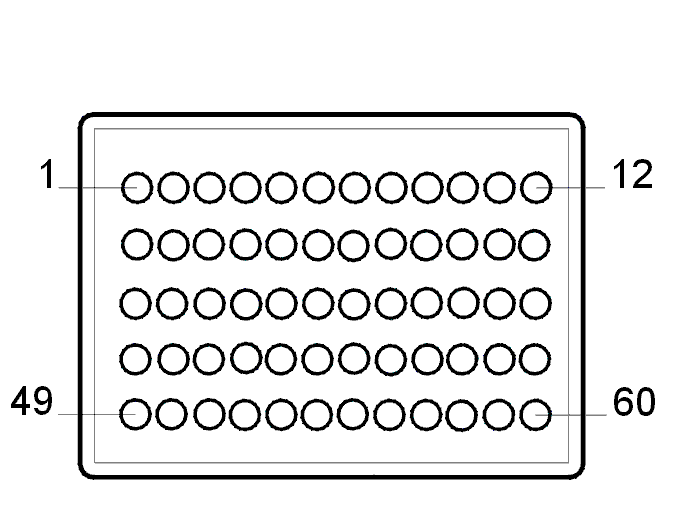

Измерительный блок🔧 ERSATT AV 9511428состоит из корпуса с 60 измерительными выводами и кабеля с разъемом.Измерительные выводы пронумерованы от 1-60, как показано на иллюстрации.

Система управления двигателем EMS 2000

Чтобы подсоединить измерительный блок к системе управления двигателем EMS 2000, используйте адаптер🔧 ADAPTER 90-POLIG (EMS 2000) S40, V40.

Использование измерительного блока

1
Снятие измерений с подсоединенным модулем управления (цепь в рабочем состоянии)Измерительный блок подсоединен между модулем управления и разъемом в блоке модулей управления. Это позволяет измерять напряжение при работающем двигателе.

2
Снятие измерений с отсоединенным модулем управления (разомкнутая цепь)Измерительный блок может быть подсоединен к разъему модуля управления или к разъему в блоке модулей управления. Это дает возможность считывать сопротивление без помех от других систем.
