Измерительные приборы (1992, 1993)

Общие сведения

Для облегчения поиска неисправностей
используется Контрольный блок 9813190, вместе с кабелями с
разъемами (переходниками) предназначенными для
подключения к различным системам управления и
комбинированной приборной панели.
🔧 ИЗМЕРИТЕЛЬНЫЙ БЛОК (МОДУЛИ УПРАВЛЕНИЯ) 2 ШТ.

Контрольный блок
Контрольный блок 9813190 состоит из корпуса с 60
измерительными гнездами и проводами, подключенными к
разъему.🔧 ИЗМЕРИТЕЛЬНЫЙ БЛОК (МОДУЛИ УПРАВЛЕНИЯ) 2 ШТ.Гнезда пронумерованы от 1 до 60, как показано на
рисунке.

Система управления AW (TCM), Система управления
двигателя EZ129K (ICM), LH 3.2 (MFI)

Приведенные далее указания относятся к
подключению контрольного блока к системам управления
AW, LH 3.2 и EZ129ZK с разъемами с 30+30 штырьками (A+B):Для разъема A (со стороны двигателя)
используются гнезда 1-30 которые соответствуют #A1-#A30
модуля управления.Для разъема B (со стороны автомобиля)
используются гнезда 31-60 которые соответствуют #B1-#B30
модуля управления.Переходник 9813195 используется для целей
подключения.🔧 АДАПТЕР (60-ШТЫРЬКОВЫЙ) КОНТРОЛЬНЫЙ БЛОК

Системы управления Fenix 5.2 и Motronic 4.3 MFI

Приведенные далее указания относятся к
подключению контрольного блока к системам управления
Fenix 5.2 и Motronic 4.3 с разъемами с 43+43 штырьками (A+B):Используйте два контрольных блока (A и B) вместе
с переходником 9511351. В переходнике имеется два разъема с
маркировкой A и B, соответственно.🔧 АДАПТЕР 86-ШТЕКЕРНЫЙ (ДЛЯ ИЗМЕРИТЕЛЬНОГО БЛОКА)Для разъема A (со стороны двигателя)
используются гнезда 1-43 контрольного блока A
которые соответствуют #A1-#A43 модуля управления.Для разъема B (со стороны автомобиля)
используются гнезда 1-43 контрольного блока B
которые соответствуют #B1-#B43 модуля управления.

Комбинированная приборная панель

Контрольный блок и переходник 9813194
подключаются к 30-контактному разъему комбинированной
приборной панели. используйте гнезда 1-30.🔧 Адаптер 30-16-10 штырьков

Использование Контрольного блока

1
(Измерение при подключении модуля
управления к цепи (цепь действует)Контрольный блок (или блоки) и переходник 9813195 или
9511351 подключается между модулем управления и разъемом
корпуса модуля управления. Это дает возможность
измерять напряжение при работающем двигателе.
🔧 АДАПТЕР (60-ШТЫРЬКОВЫЙ) КОНТРОЛЬНЫЙ БЛОК🔧 АДАПТЕР 86-ШТЕКЕРНЫЙ (ДЛЯ ИЗМЕРИТЕЛЬНОГО БЛОКА)

2
Измерение при отсоединенном модуле
управления (цепь разомкнута)Контрольный блок (или блоки) и переходник 9813195 или
9511351 подключается к разъему модуля управления или к
разъему корпуса модуля управления. Это дает
возможность измерять сопротивление в каждой цепи без
оказания воздействия на другие системы.🔧 АДАПТЕР (60-ШТЫРЬКОВЫЙ) КОНТРОЛЬНЫЙ БЛОК🔧 АДАПТЕР 86-ШТЕКЕРНЫЙ (ДЛЯ ИЗМЕРИТЕЛЬНОГО БЛОКА)

3

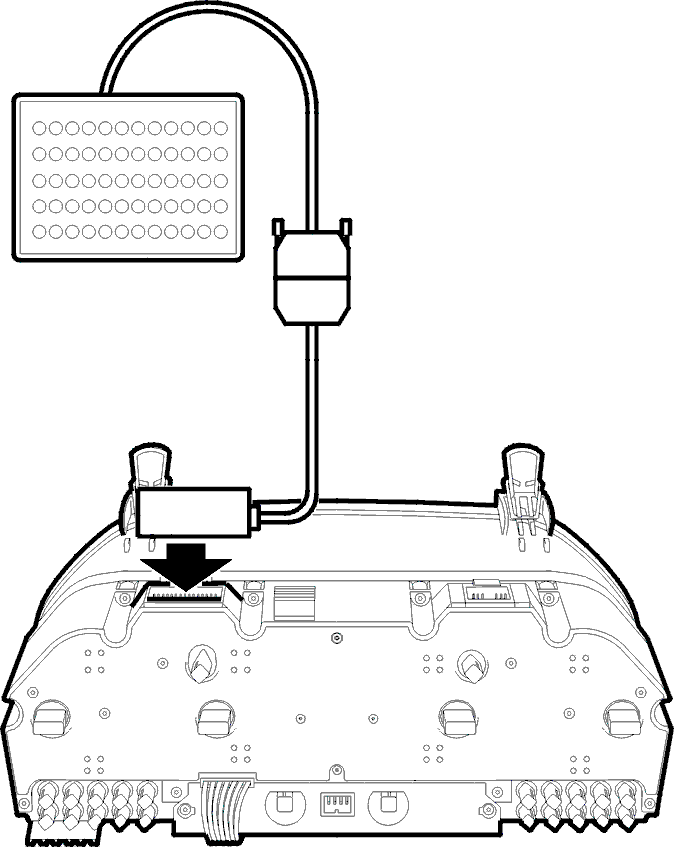

Измерения для комбинированной приборной
панелиКонтрольный блок и переходник 9813194
подключаются к 30-контактному разъему (A)
комбинированной приборной панели.🔧 Адаптер 30-16-10 штырьков
