Измерение сжатия

Необходимые условия

• Прочитайте информацию о тестере утечки в цилиндре, см. ru-RU0900c8af8091de79#KC01629802
• Поставьте автомобиль на ручной тормоз
• Прогрейте двигатель до рабочей температуры
• Снимите свечи предпускового подогрева, см. Замена/проверка свечей предпускового подогрева

Измерьте компрессию всех цилиндров

Подготовка

• Поверните рулевое колесо в крайнее правое положение. Снимите крышку коленчатого вала
• Поверните коленчатый вал в в.м.т. для цилиндра 1 (сторона маховика). Оба кулачка распределительного вала на цилиндр 4 должны быть на ходе вниз, видимы сквозь отверстие крышки маслозаливной горловины, и отметки на корпусе маховика/сцепления и шестерне впрыска/защитной пластине должны совпадать

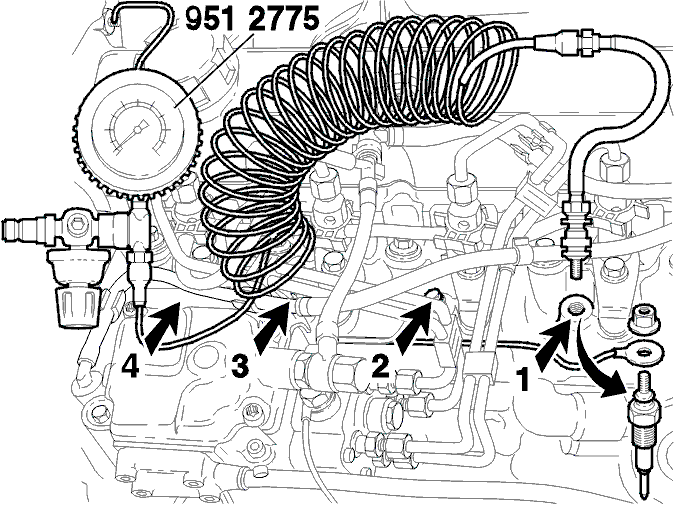

• Присоедините шланг тестера утечки в цилиндре 🔧 CYLINDERLÄCK-TESTER на двигателе

• Примечание: > Убедитесь, что ручка регулятора полностью повернута против часовой стрелки, перед подсоединением к линии подачи воздуха мастерской. > > На подвергшиеся чрезмерному давлению указатели не распространяется гарантия.

Полностью поверните ручку регулятора против часовой стрелки. Затем подсоедините линию подачи воздуха мастерской к регулятору при неподсоединенном шланге цилиндра. Поверните регулятор по часовой стрелке, пока указатель не покажет ноль на конце желтой полосы. Минимальное давление в линии подачи воздуха мастерской равно 0,6 МПа (6 бар).

Измерение

• Установите тестер утечки в цилиндре 🔧 CYLINDERLÄCK-TESTER на двигателе
• Проверьте цилиндр 1 на наличие утечки
• Расположите указатель в.м.т. на цилиндре 3.Поверните коленчатый вал в направлении вращения двигателя до в.м.т. для цилиндра 3. Используйте указатель в.м.т.
• Установите тестер утечки в цилиндре 🔧 CYLINDERLÄCK-TESTER на двигателе
• Проверьте цилиндр 3 на наличие утечки
• Повторите это для цилиндра 2 и 4.

Установите

• Снимите тестер утечки 🔧 CYLINDERLÄCK-TESTER и установите свечи предпускового подогрева, см. Замена/проверка свечей предпускового подогрева
• Закройте крышку коленчатого вала.
