Измерение сопротивления в разъеме

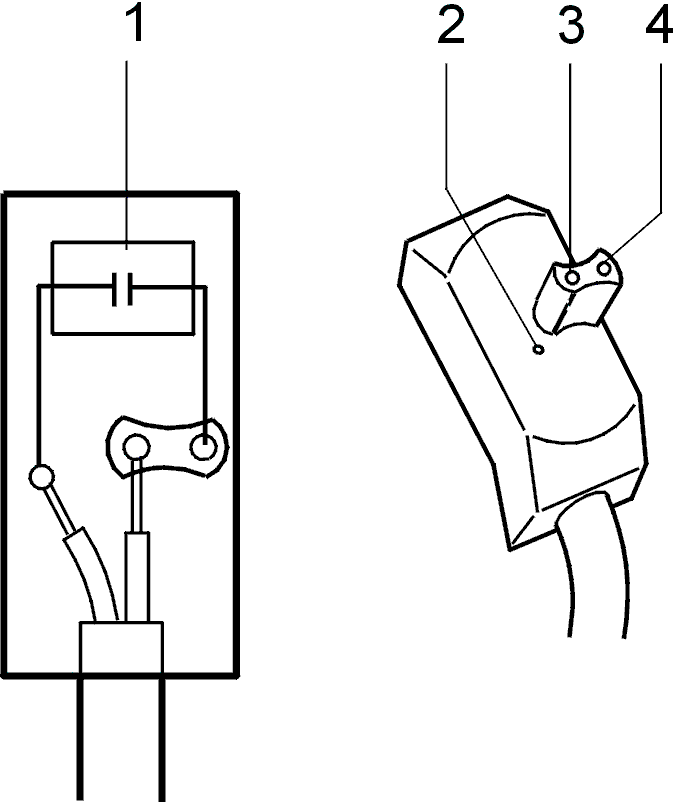

Разъемы системы SRS 2.3 снабжены конденсатором (1).Невозможно измерить сопротивление в цепи, если конденсатор последовательно соединен с одним из проводов. (Конденсатор препятствует измерению). Для облегчения поиска неисправностей с помощью омметра имеется контрольное отверстие (2). Точка соединения (точка спайки) провода и конденсатора доступна через контрольное отверстие.

При проведении измерений в цепи проводки с разъема
Подсоедините измерительные щупы омметра как показано на рисунке.Будьте осторожны, чтобы не повредить контактные штырьки при подсоединении разъема. Обычные измерительные щупы имеют слишком большой диаметр для непосредственного подсоединения.Вставьте два небольших стальных штырька (например, иглы диаметром максимум 1 мм) в контрольное отверстие (2) и вывод (3) ближайший к контрольному отверстию и снимите показание омметра.

Измерения на разъеме системы SRS 2.3 с контрольным отверстием выполняются в соответствии с принципиальной схемой.
