Измерение расхода топлива (2)

Условия для измерения расхода топлива

Заявленный расход топлива применим в качестве базы для сравнения в том случае, если измерение расхода топлива осуществляется при постоянных скорости и нагрузке.Результаты проверок можно сравнивать с соответствующими значениями для дорог общего назначения и автомагистралей, полученных от импортера.

Обязательно убедитесь в следующем:

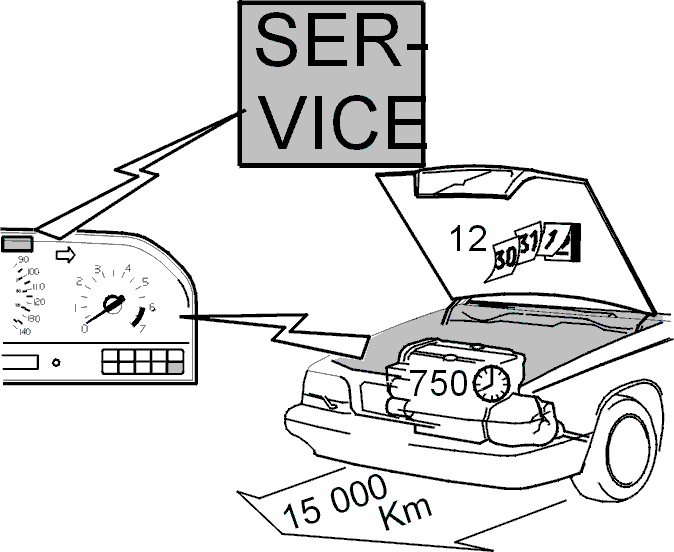

• Что автомобиль прошел обкатку на протяжении не менее 10000 км.
• Что техническое обслуживание автомобиля выполнялось с предписанной периодичностью.
• Что в системе управления двигателем или автоматической коробкой передач не зарегистрированы коды неисправностей.
• Что размеры установленных на автомобиле шин и дисков соответствуют стандартным, а давление в шинах соответствует норме.
• Что отсутствуют аксессуары, например, багажник, которые увеличивают расход топлива.
• Что в багажном отделении нет тяжелого груза (макс. 50 кг).

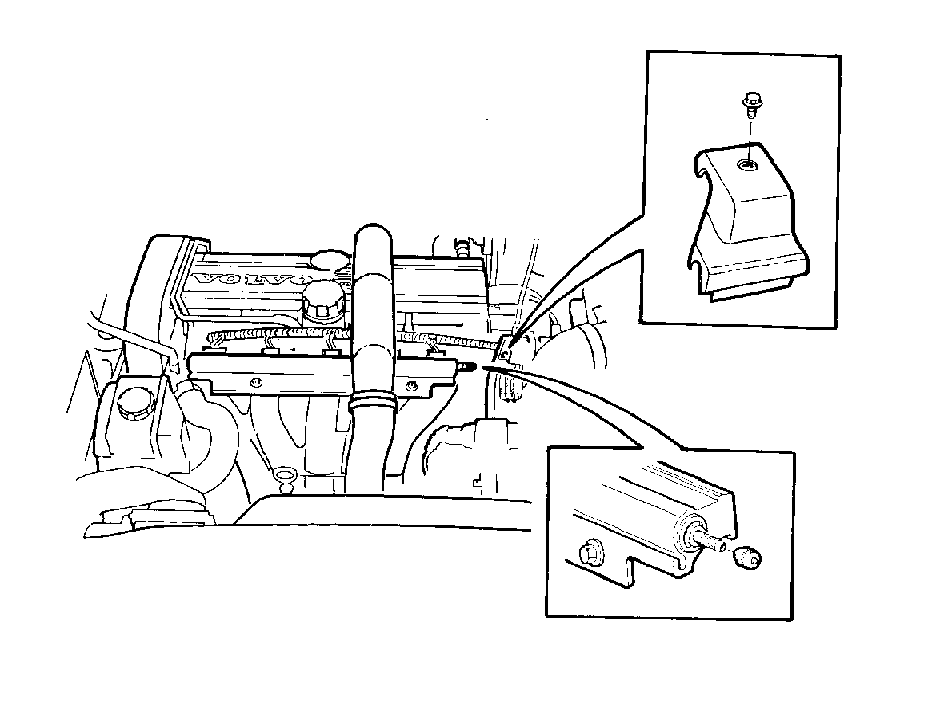

Снятие крышек

Снимите:

• Крышку шкива дроссельной заслонки.
• Защитный колпачок с клапана, расположенного на топливном коллекторе.

Подсоединение

• Подсоедините переходник🔧 ADAPTER (BRÄNSLETÖMMNING) P200,800,900 92-,X40к агрегату для откачивания топлива🔧 PUMPKÄRRA,🔧 PUMP (BLYFRITT)и🔧 TANK(BLYFRI BENSIN).
• Подсоедините переходник к клапану на топливном коллекторе в закрытом положении. На рисунке 1 клапан в закрытом положении.
• Включите насос для откачивания топлива.
• Подготовьте переходник для использования. На рисунке 2 показано как открывается клапан.

Опорожнение топливной системы

• Поднимите автомобиль.

Снимите:

• Защитный колпачок с клапана, расположенного на топливном коллекторе.

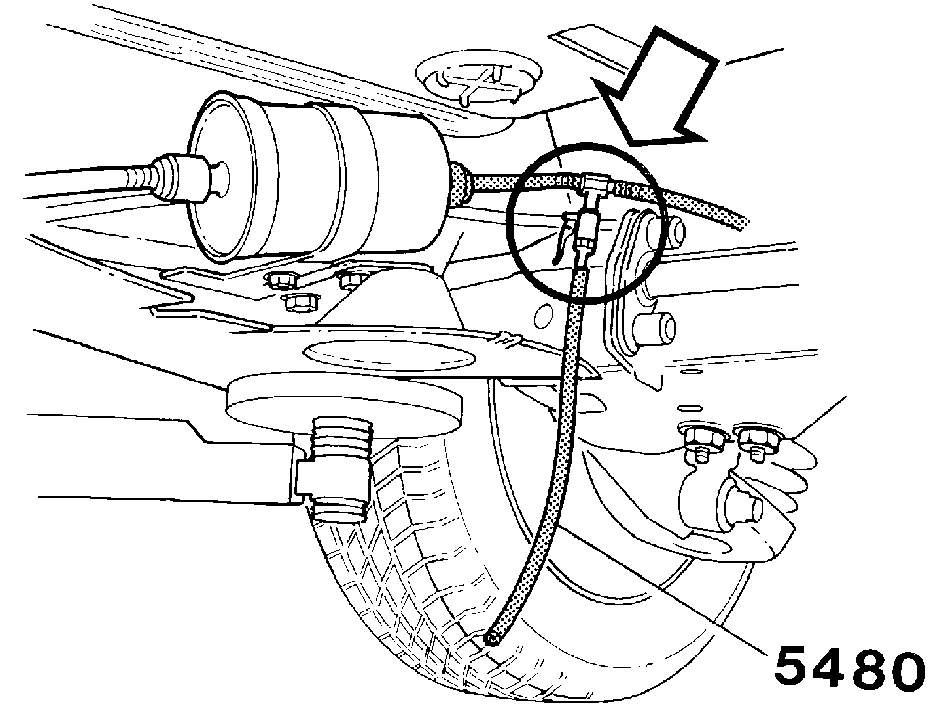

• Подсоедините вентиляционный шланг🔧 ADAPTER (LUFTNING BRÄSLE) P200,800,900 92-,X40к клапану перед топливным фильтром.

Опорожнение системы занимает 2-3 минуты.

Установка

• Поставьте компоненты на место в обратном порядке.

Примечание: Не забудьте поставить защитные колпачки на клапаны

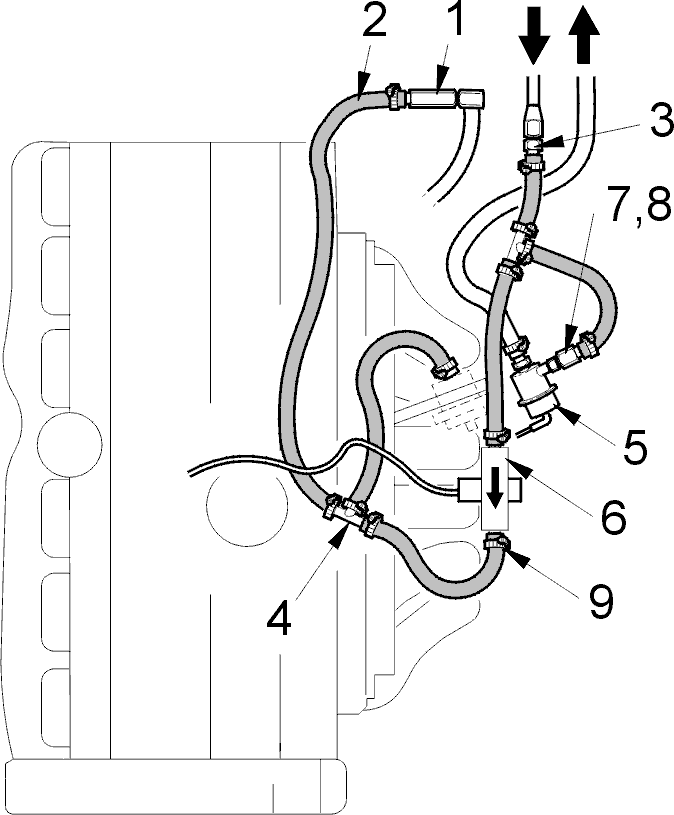

1. Ниппель, номер детали 999 9206-7
2. Топливный шланг, номер детали 1266500-6
3. Ниппель, номер детали 948199-5.
4. Т-образные патрубки, 2 шт., номер детали 8360974-3.
5. Регулятор давления топлива, номер детали 3547653-0. Необходимо отсоединить вакуумный шланг от обычного регулятора давления топлива и подсоединить его к дополнительному регулятору.
6. Датчик расхода. Например, датчик расхода из комплекта оборудования для измерения расхода топлива: Номер детали Volvo 9813130-3.
7. Гайка, номер детали 946236-7.
8. Ниппель, номер детали 946239-1.
9. Хомуты для шлангов, 12 шт., номер детали 943469-7.
10. Ленточные хомуты, для фиксации.

Примечание: Перед началом пробной поездки убедитесь в отсутствии утечек топлива. Дайте двигателю поработать несколько минут на холостом ходу.

Убедитесь, что никакие компоненты не закрывают выхлопную трубу и не касаются вращающихся полуосей.

Также убедитесь, что при закрывании капота он не зажимает дополнительный регулятор давления.

Компоненты и соединения показаны на следующей иллюстрации:

Примечание: Эта иллюстрация относится к автомобилю с более поздним вариантом расположения регулятора давления.

Внешние условия

Для получения сопоставимых и достоверных значений, измерение расхода топлива не должно выполняться в следующих условиях:

• большая скорость ветра.
• мокрое дорожное покрытие.
• температура ниже 0°C.

Нагрузка

Дополнительная нагрузка, помимо водителя, не должна превышать веса 1 пассажира и 50 кг груза.

Прогрев

Не выполняйте измерения, пока двигатель и коробка передач не прогреются до нормальной рабочей температуры, т.е. не проехав минимум 20 км со скоростью 70-90 км/ч.

Проверка спидометра/счетчика расстояния

Пока осуществляется прогрев двигателя/коробки передач, с помощью секундомера проверьте спидометр/счетчик расстояния, преодолев участок пути измеренной протяженности.

Проверка расстояния

Всегда используйте для проверки одинаковое расстояние. Предпочтительна дорога в хорошем состоянии и с малой интенсивностью движения. Участок для проверки должен иметь длину минимум 1000 м, без поворотов и подъемов. Это расстояние должно быть точно измерено и размечено.

Для компенсации силы ветра и перепада высот необходимо выполнить проверочную поездку в обоих туда и обратно, а затем рассчитать среднее значение расхода топлива.

Измерение

• Следите за постоянством скорости. Скорость при проверке: 90 км/ч, и если требуется, 120 км/ч. Обязательно соблюдайте предписанные правилами ограничения скорости.
• Для автоматической и механической коробок передач проверка выполняется на высшей передаче. Все окна должны быть закрыты.
• Кондиционер должен быть выключен.
• Перед проездом проверочного участка скорость и открытие дроссельной заслонки должны стабилизироваться.

Если во время проверки скорость и положение педали акселератора изменялись, не принимайте во внимание результат текущей проверки и выполните новую проверку.
