Измерение падения напряжения на заземлении сигнала

Оборудование:

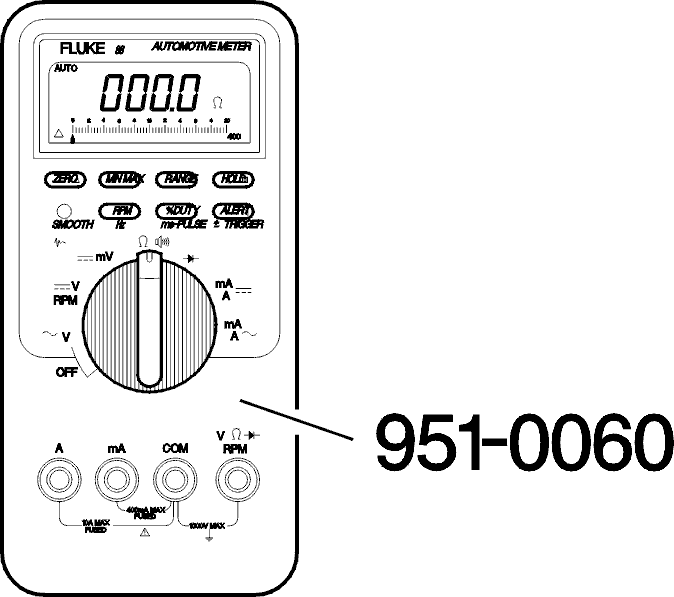

Измерительный прибор FLUKE 88,🔧 MULTIMETER (DIGITAL)(или подобный).

Внимание: Не измеряйте падение напряжения вывода заземления для SRS. В кабеле обычно нет напряжения. Нельзя выполнять никаких процедур, кроме инструкций, данных в Руководстве по ремонту или в VIDA.

Способ проверки вывода заземления

• Проверьте, какие компоненты, на которые расходуется мощность, подсоединены к выводу заземления
• Включите зажигание
• Активируйте как можно больше подсоединенных потребляющих электроэнергию устройств
• Подсоедините проверочные щупы, как показано на иллюстрации. Считайте значение

Примечание: Проверочные щупы должны быть острыми, чтобы достигался идеальный контакт.

Примечание: Весь кабельный вывод, включая жилы кабеля, должен быть проверен.
- Если доступ к кабельным жилам невозможен, проверочные щупы должны быть размещены, как показано на иллюстрации,A.

При поиске неисправности проводки, в которой подозревается наличие неисправности из-за вывода заземления, проверьте следующим образом.

Допустимое падение напряжения
Падение напряжения максимум в5 мВдопускается на точках заземления электродвигателей.

Падение напряжения максимум в20 мВдопускается на других точках заземления в автомобиле.

Выводы заземления
См. электрическую схему для соответствующего автомобиля.

Корректирующие меры при чрезмерном падении напряжения
Чрезмерное падение напряжения может быть вызвано недостаточным обжатием в кабельном выводе или окислением.

Если падение напряжения чрезмерное, выверните винт заземления. Счистите окисление и грязь с вывода заземления наждачной шкуркой.Убедитесь в том, что кабельный вывод не поврежден. Убедитесь в том, что кабель правильно обжат в кабельном выводе.Закрепите кабельный вывод при помощи нового вывода заземления.

Момент затяжки для винтов заземления:
Блок цилиндров M8:22 Н·м.Кузов, M6:10 Н·м.

Выполните проверку снова. Убедитесь, что значение находится в пределах допустимого диапазона.

Примечание: Если значение проверки правильное, обработайте вывод заземления антикоррозийным составом номер 1161422-9.
