Измерение обратного потока на форсунки (D5244T18, D5244T4, D5244T5)

Подготовка

Прогрейте двигатель до рабочей температуры.

Сожмите обратный шланг от форсунок зажимом для шланга.Установите зажим так, чтобы не повредить поверхности прилегания на концах.

Безопасность

Внимание: ОГНЕОПАСНО. Будьте очень осторожны, избегайте возникновения искр при работе с системой впрыска топлива.

См. вначале: Правила техники безопасности при обращении с топливом

Установка испытательного оборудования

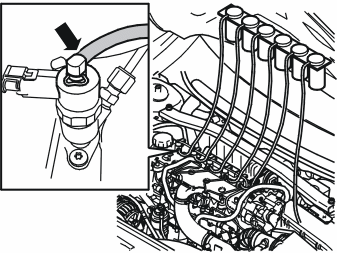

Закройте место вокруг форсунок бумагой.Снимите обратный трубопровод с форсунок. Установите мерку🔧 Мензурка с делениями на форсунках.

Измерение обратного потока

Обратный поток должен быть измерен в течение одной минуты.

Запустите двигатель.Дайте двигателю поработать на холостом ходу как минимум одну минуту.Выключите двигатель.

Сожмите шланг, снимите соединение с форсунки и поднимите шланг, чтобы топлива в шланге начало вытекать в мерку 🔧 Мензурка с делениями.

Обратный поток должен быть не более 40 мл на каждый цилиндр.

Если обратный поток менее 40 мл, закрепите на форсунках обратные каналы.

Если на одной из форсунок обратный поток более 40 мл, то протокол измерения в Техническом журнале 11677 должен быть распечатан и заполнен, форсунка или форсунки, на которых поток превышает 40 мл, должны быть заменены:Инжектор Инжектор Инжектор

Форсунки должны быть возвращены согласно принятой процедуры вместе с протоколом проведенного измерения.
