Измерение и восстановительный ремонт головки цилиндров (B6284T, B6294S, B6294S2)

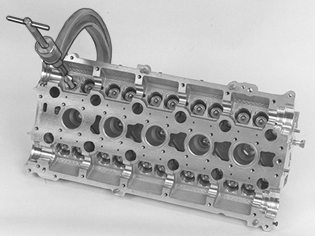

Снятие толкателей клапанов с головки цилиндров

Выньте толкатели клапанов. Отметьте толкатели клапанов так, чтобы можно было установить начальные положения.Используйте присоску для снятия толкателей клапанов.Проверьте толкатели клапанов на наличие износа. Если необходимо, измерьте.Толкатели клапана, размеры: см. Specifikationer.

Снятие клапанов

Используйте компрессор для пружины клапана 🔧 VENTILBÅGE B21 D16 D24 с дополнительным захватом 🔧 PRESSFOT (VENTILER) B 4164-B 6304.

Снимите

• замки клапанов
• верхние клапанные тарелки
• пружины клапанов
• клапаны.

Примечание: Проследите положение подвижных деталей.

Снятие уплотнений штоков клапанов

Используйте инструмент 🔧 GRIPVERKTYG (VENTILSTYR-TÄTN) B16-D24.Снимите уплотнения штоков клапанов и нижние клапанные тарелки.

Очистите головку цилиндров:

• поверхности прокладки
• камеры сгорания
• впускные и выпускные отверстия
• седла клапанов.

Проверка головки цилиндров

Очистите резьбу свечей зажигания (метчик M14 х 1,25).Очистите клапаны, пружины клапанов и клапанные тарелки.Убедитесь в отсутствии внешних повреждений.Если подозреваете наличие трещин, зашлифуйте седла заново. См. Specifikationer.

Проверка головки цилиндров на деформацию
Измерьте деформацию головки цилиндров. Используйте стальную линейку и щуп. См. Specifikationer.

Проверка на наличие износа в направляющих втулках клапанов

Измерьте износ в направляющих втулках клапанов Используйте цифеблатный индикатор и магнитный держатель. Поднимите клапан примерно на 2-3 мм от седла при проведении проверки.Зазор между клапаном и направляющей втулкой клапана: см. Specifikationer.

Проверка вертикального положения штока клапана

Используйте инструмент для регулировки распределительного вала 🔧 TOLK (VENTILSPINDELLÄNGD)B21 B230 D24.Поместите инструмент для регулировки распределительного вала в углубления подшипника распределительного вала.Измерьте высоту штока клапана при помощи щупа через отверстие в инструменте для регулировки распределительного вала. См. Specifikationer.

Установка уплотнений штоков клапанов

Смажьте штоки клапанов и верхние концы направляющих втулок клапанов.

Установите

• нижние центрирующие кольца пружин клапанов
• клапаны на место.

Установите защитную гильзу (включена в прокладочный комплект) на шток клапана.

Примечание: Защитная гильза должна быть установлена на шток клапана при установке уплотнения штока клапана.

Смажьте защитную гильзу (1) и установите ее на шток клапана.

Смажьте уплотнение штока клапана (2).Вдавите уплотнение мимо защитной гильзы пальцем.Вдавите уплотнение вниз. Используйте инструмент 🔧 DORN (DITSÄTTNING/TÄTNING-VENTILSKAFT). Вдавите вниз рукой до тех пор, пока инструмент не упрется в нижнюю шайбу пружины клапана.Снимите инструмент. Стяните защитную гильзу.

Установка пружин клапанов

Установите пружину клапана. Установите шайбу пружины клапана.Сожмите пружину клапана так, чтобы были видны три канала замка клапана. Используйте компрессор для пружины клапана 🔧 VENTILBÅGE B21 D16 D24 с дополнительным захватом 🔧 PRESSFOT (VENTILER) B 4164-B 6304.

Примечание: Не сжимайте больше, чем абсолютно необходимо. Уплотнение штока клапана может быть повреждено.

Установите замки клапанов.Убедитесь, что замки клапанов находятся в правильном положении при ненагруженной пружине.Повторите эту процедуру с оставшимися клапанами.
