Измерение фланца и вязкостной муфты. Балансирование вязкостной муфты

Проверка осевого биения фланца конечной передачи

Установите

• пластину 🔧 PLATTA (TILL MAGNETSTATIV)

Примечание: Убедитесь, что измерительная поверхность абсолютно чистая.

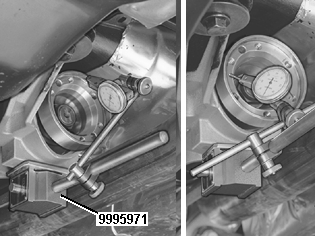

- циферблатный индикатор с магнитным основанием на пластину.

Маркировка фланца

Поверните

• фланец
• Отметьте самую нижнюю точку на крае фланца. Используйте цветную авторучку.

Примечание: Под "самой нижней точкой" понимается самая задняя по отношению к автомобилю, см. иллюстрацию.
- Снимите измерительное оборудование и пластину 🔧 PLATTA (TILL MAGNETSTATIV).

Проверка радиального биения вязкостной муфты

Проверьте

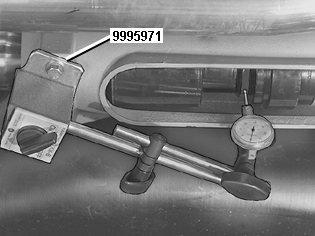

• Установите пластину и магнитное основание, включая циферблатный индикатор 🔧 PLATTA (TILL MAGNETSTATIV), на переднем конце корпуса вязкостной муфты.

Примечание: Убедитесь, что измерительная поверхность на вязкостной муфте абсолютно чистая.
- Поверните вязкостную муфту и отметьте самую нижнюю точку цветной авторучкой. Запишите это значение
- Оставьте измерительное оборудование и пластину 🔧 PLATTA (TILL MAGNETSTATIV) на месте.

Примечание: Если биение превышает 0,04 мм, перейдите к Установка балансировочных зажимов.

Проверка радиального биения переднего фланца вязкостной муфты

Проверьте

• Поверните циферблатный индикатор с магнитным держателем и пластиной 🔧 PLATTA (TILL MAGNETSTATIV).

Примечание: Необходимо выполнять только в том случае, если фланец или вязкостная муфта были заменены.

Убедитесь в том, что измерительные поверхности совершенно чистые.
- Проверьте радиальное биение фланца, максимальное значение составляет 0,05 мм
- Проверьте осевое биение фланца, максимальное значение составляет 0,05 мм
- Если значения превышены, поворачивайте фланец на четверть оборота за раз.

Примечание: Всегда используйте новые гайки.
- Проверьте биение снова, пока не будут получены правильные значения
- Снимите измерительное оборудование и пластину 🔧 PLATTA (TILL MAGNETSTATIV).

Установка балансировочных зажимов

Установите

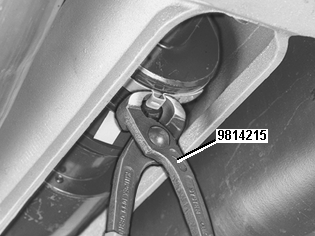

• балансировочный зажим на вязкостной муфтеИспользуйте плоскогубцы 🔧 UTGÅR(ERSATT AV 9512619) , чтобы затянуть зажим.

Примечание: Снимите все старые балансировочные зажимы Чтобы свести до минимума дисбаланс в вязкостной муфте, сбалансируйте после измерения согласно Проверка радиального биения вязкостной муфты. Используйте приведенную ниже таблицу, чтобы определить вес балансировочного зажима, который нужно использовать. Поместите зажим так, чтобы его вес находился напротив метки (самая нижняя секция).

Таблица для определения веса балансировочного зажима
