Измерение давления пуска вентилятора охлаждения двигателя датчиком низкого давления.

Одной из причин низкой эффективности кондиционирования при работе двигателя на холостом ходу может быть то, что датчики низкого давления системы кондиционирования включают вентилятор охлаждения двигателя при слишком высоком давлении и выключают его преждевременно.

Нужные детали и материалы:

• Пластмассовый шланг диаметром 7 мм, длиной = 1,5 метра
• Провод сечением 1 мм², длиной 2 + 2 метра
• Провод сечением 1 мм², длиной = 10 см
• Кабельный наконечник, номер детали 970789-4, 1
• Кабельный наконечник, номер детали 969781-4, 1
• Кабельный наконечник, номер детали 978258-2, 2
• Влагозащищенная муфта, номер детали 3523813-8, 1
• Стыковой соединитель, номер детали 9130476-6
• Изоляционная лента

Изготовьте жгут проводки

• Из провода длиной 10 см с кабельными наконечниками, номер детали 969781, с обоих концов.

• Первый жгут проводки изготавливается из проводов длиной 2 x 2 метра. Пропустите провода через пластмассовый шланг.Смонтируйте кабельный наконечник 970789 с одного конца жгута проводки и два кабельных наконечника 978258 с другого конца.Обмотайте кабельные наконечники изоляционной лентой во избежание замыкания проводов.

Примечание: Следующий метод применяется при условии, что в системе кондиционирования находится верный объем R134a. Должны отсутствовать другие неисправности, которые могут вызывать снижение эффективности кондиционирования.

• Снимите решетку.

Автомобили 960, модельный год 1995-

• Снимите воздушный дефлектор.
• Отсоедините бампер и вытяните вперед на 10 см.

Все автомобили 900, модельный год 1992-

• Снимите датчик отключения при высоком давлении (фиолетовый).
• Поставьте штуцер, номер детали 9512667-8 (см. стрелку).

• Подсоедините к штуцеру дренажный/регенерационный агрегат для R134a. Инструкции по эксплуатации дренажного/регенерационного агрегата приведены в Бюллетене по обслуживанию 8 87 939.

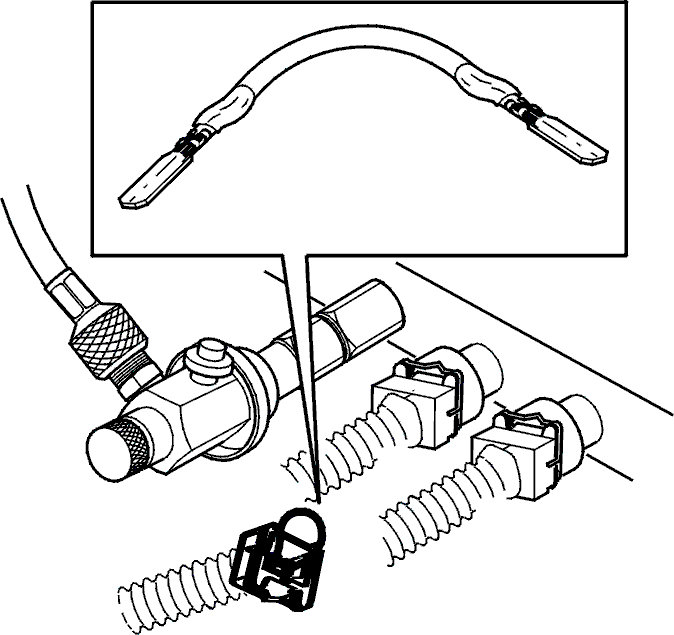

• Перемкните разъем (фиолетовый) датчика отключения при высоком давлении 10 см проводом.

• Снимите реле перед полкой аккумуляторной батареи и положите на аккумуляторную батарею.
• Снимите средний разъем.

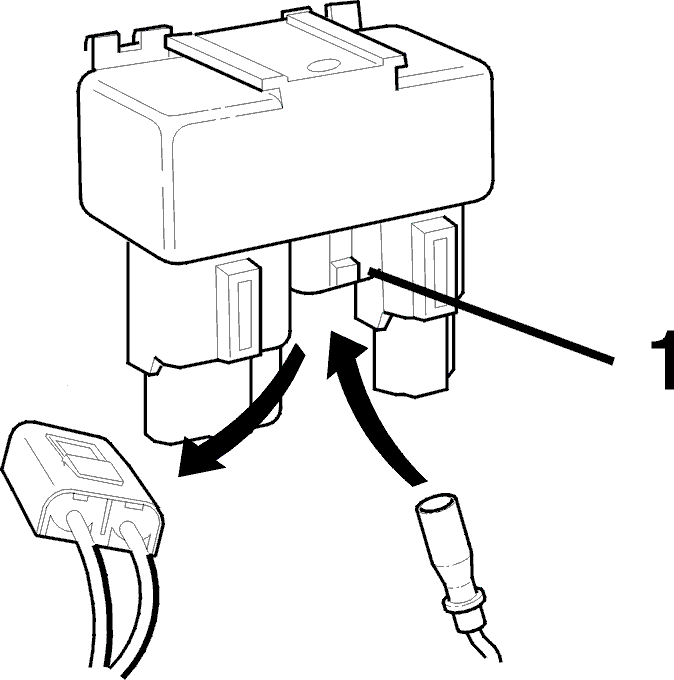

• Подсоедините один кабельный наконечник 2-метрового провода к выводу 1 реле вентилятора (малая скорость).

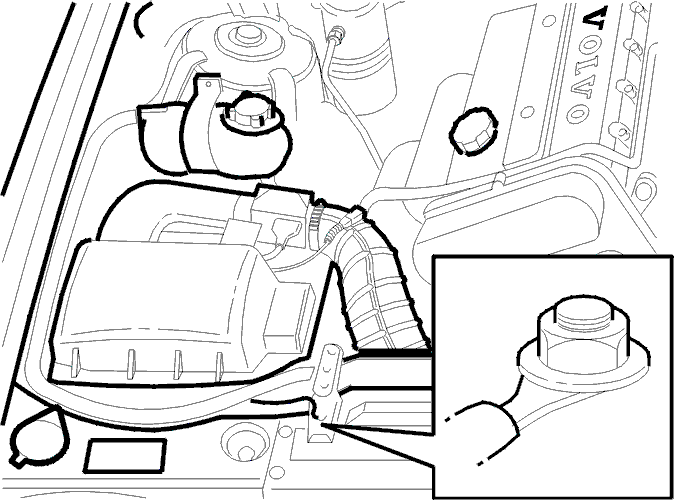

• Подсоедините второй кабельный наконечник 2-метрового провода к "массе".

• Отсоедините разъем от датчика давления малой скорости (серый разъем)

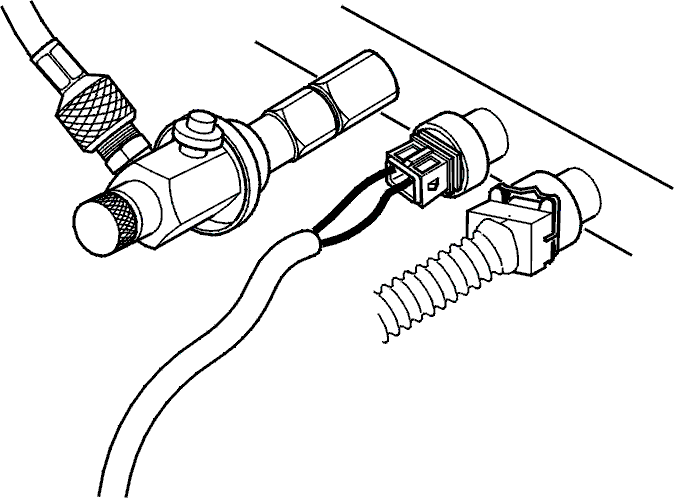

• Подсоедините свободный конец 2-метрового провода к датчику давления

• Заведите двигатель.
• Включите кондиционер на максимальное охлаждение.
• Проверьте давление по манометру высокого давления дренажного/регенерационного агрегата. Датчик давления малой скорости вентилятора должен включать вентилятор при давлении 18 ± 1 бар.

Примечание: Давление не должно повышаться сверх 28 бар. Если это происходит, выключите двигатель!

• Выключите двигатель.

Примечание: Если датчик давления малой скорости вентилятора включает вентилятор при давлении более 19 бар, он нуждается в замене.

Датчик давления малой скорости вентилятора, номер детали 6848532-5.

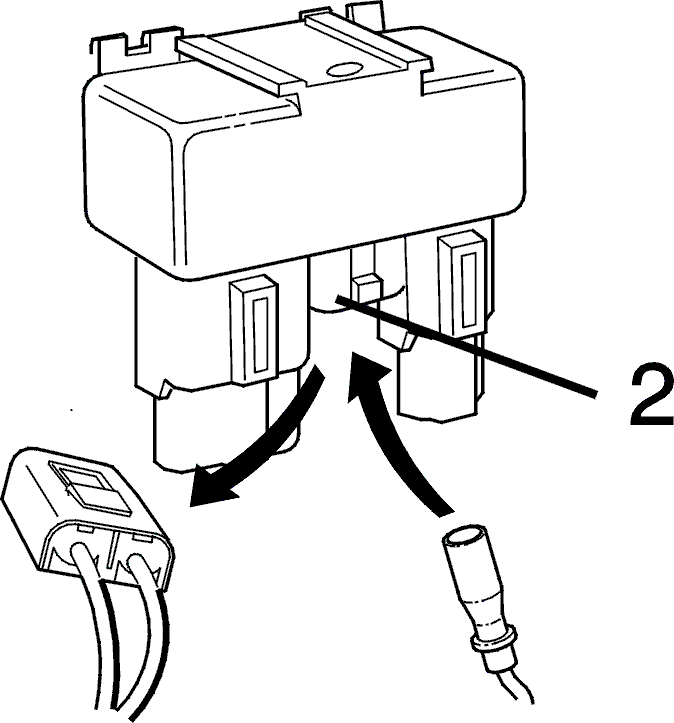

• Переставьте гнездовой корпус с позиции 1 на позицию 2 реле вентилятора.

• Отсоедините разъем (коричневый) от датчика давления полной скорости.
• Переставьте 2-метровый провод с датчика давления малой скорости на датчик давления полной скорости (коричневый)
• Подсоедините разъем к датчику давления малой скорости (серый разъем)

• Заведите двигатель.
• Включите кондиционер на максимальное охлаждение.
• Проверьте давление по манометру высокого давления дренажного/регенерационного агрегата. Датчик давления полной скорости вентилятора должен включать вентилятор при давлении 23 ± 1 бар.

Примечание: Давление не должно повышаться сверх 28 бар. Если это происходит, выключите двигатель!

• Выключите двигатель.

Примечание: Если датчик давления полной скорости вентилятора включает вентилятор при давлении более 24 бар, он нуждается в замене.

Датчик давления полной скорости вентилятора, номер детали 6848533-3

Заключительные операции

• Закройте соединительный клапан дренажного/регенерационного агрегата и отсоедините его шланг от автомобиля.
• Снимите штуцер, номер детали 9512667-8
• Поставьте датчик отключения при высоком давлении.
• Снимите замыкающий провод и соедините фиолетовый разъем
• Подсоедините коричневый разъем к датчику давления полной скорости
• Подсоедините соединительный клапан к сервисному клапану на бачке осушителя и долейте 100 г хладагента R134a для компенсации того количества хладагента, которое осталось в шланге дренажного/регенерационного агрегата. Внимание! При этом подразумевается, что в системе автомобиля перед проверкой давления находилось верное количество хладагента R134a.
• Поставьте воздушный дефлектор и бампер, если необходимо.
