Изменения электрического оборудования на модели 850 1997 года выпуска

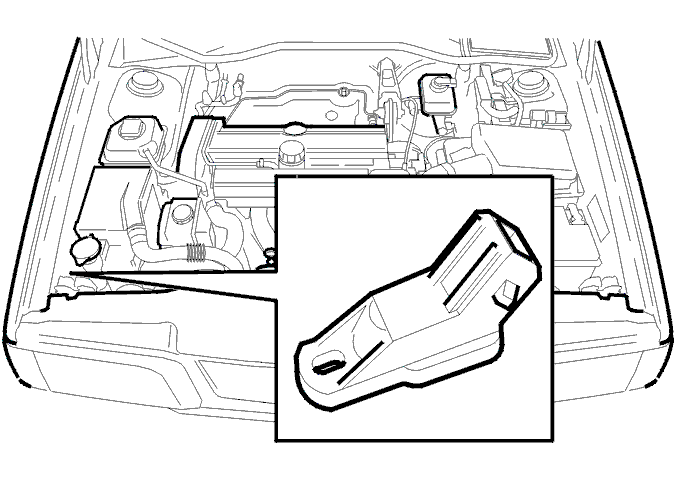

Датчик атмосферного давления для двигателя B5254T

Был введен новый датчик для модуля управления двигателя (ECM).Датчик измеряет атмосферное давление и влияет на сигнал управления давлением наддува.Датчик расположен в моторном отсеке около правого замка капота.Замена датчика:

• Отсоедините разъем.
• Выверните винт, удерживающий датчик.

Замените датчик.Выдавите смазку в разъем, номер: 1161417-9.Установите заново в обратном порядке

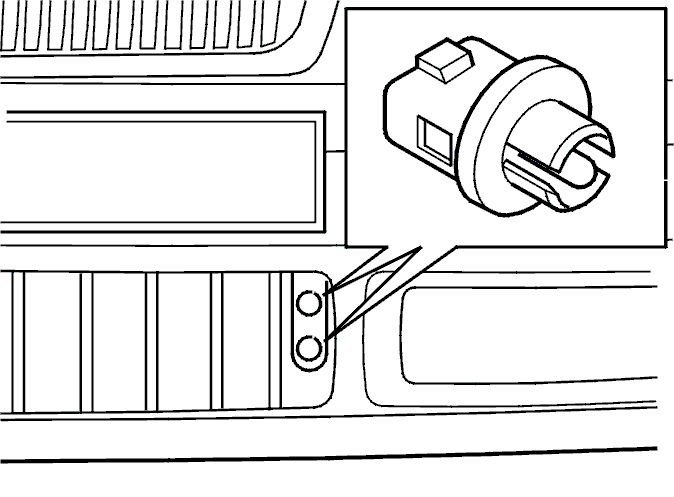

Датчик наружной температуры для двигателя B5254T США/КАНАДА

Был введен еще один новый датчик для модуля управления двигателя (ECM).Датчик измеряет наружную температуру и влияет на модуль управления двигателя (ECM) так, что некоторые функции изменяются при низких температурах.Датчик расположен под передним бампером на том же кронштейне, что и существующий датчик температуры для указателя наружной температуры в комбинированной приборной панели.2 датчика температуры имеют разъемы разного цвета.Разъем датчика модуля управления двигателя (ЕСМ) голубой.Замена датчика:

• Вытяните датчик из отверстия в кронштейне.
• Отсоедините разъем.

Замените датчик и установите заново в обратном порядке.Выдавите смазку в разъем, номер: 1161417-9.

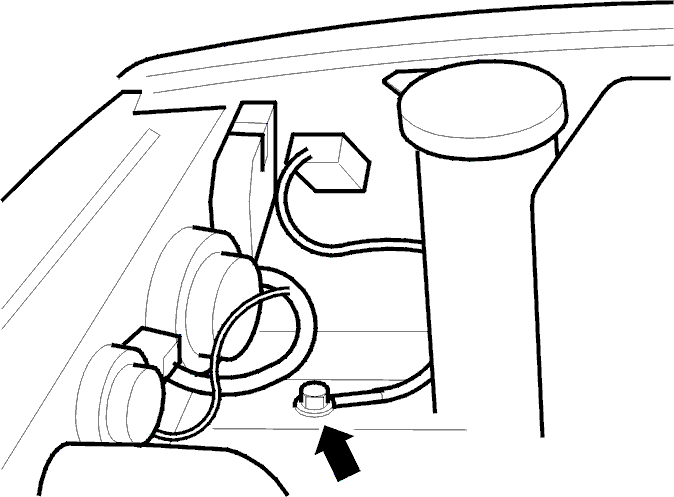

Новое расположение вывода заземления

Два вывода заземления системы управления двигателем были перемещены на общий вывод заземления, расположенный на верху правого лонжерона.Не забудьте проверить, чтобы выводы заземления были затянуты надлежащим образом, и не имели ржавчины.

Новая комбинированная приборная панель была введена для модели 850 AWD

Новая комбинированная приборная панель была введена для модели 850-AWD.Этот прибор модифицирован для 16-дюймовых колесных ободьев и будет использоваться до дальнейшего уведомления.Никаких механических изменений или изменений размеров сделано не было.

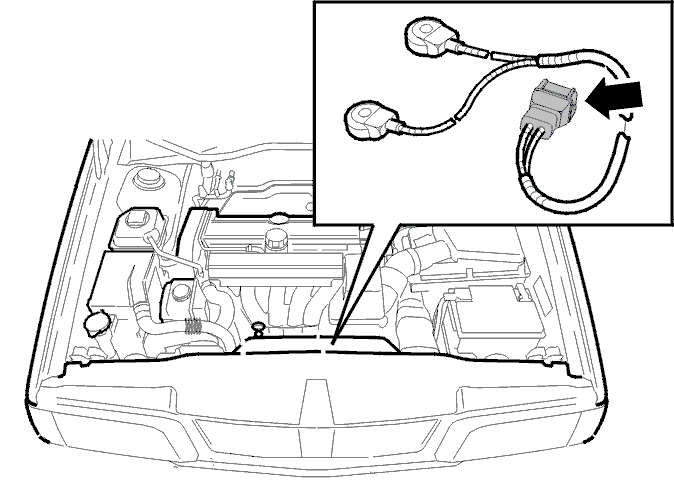

Разъемы и проводка датчика детонации (KS). 20-клапанные двигатели

Проводка датчика детонации (KS) была модифицирована.Общий разъем для обоих датчиков подсоединен к разъему на кабельном канале перед двигателем.Метод снятия и установки датчиков детонации (KS) в целом не изменился.Выдавите смазку в разъем, номер: 1161417-9.

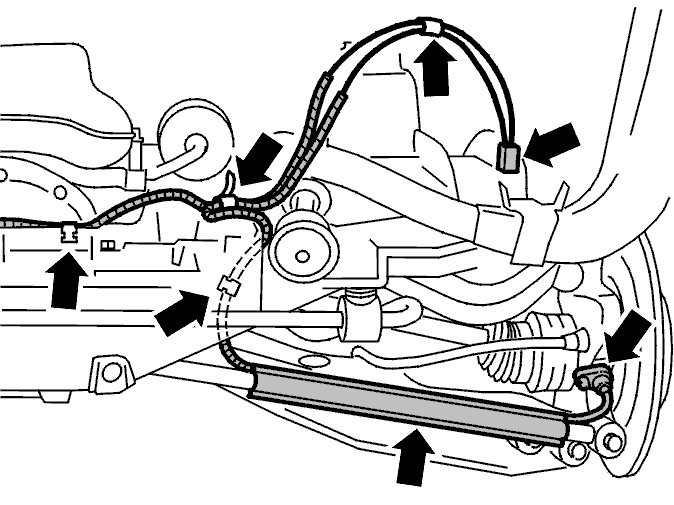

Проводка системы ABS, задний мост модели 850 AWD, расположение на заднем мосту

Датчики и проводка системы ABS были модифицированы для нового заднего моста.Оба датчика подсоединены к разъему, расположенному над задним мостом с правой стороны багажного отделения.Способ снятия датчиков системы ABS:Откройте доступ к днищу багажного отделения.Отсоедините желтый разъем и снимите люк, чтобы открыть доступ к вводу проводки в багажное отделение.Поднимите автомобиль и снимите:

• ленточный хомут на задней стороне кронштейна топливного фильтра.
• зажим, помещенный на балке заднего моста.
• пластмассовый щиток вдоль поперечной штанги.

Открутите датчики системы ABS.

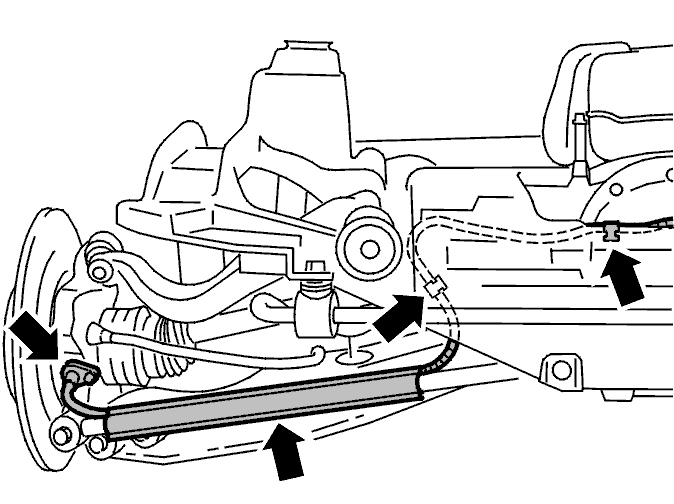

Замена датчиков системы ABS и крепление проводки

Важно правильно поместить и закрепить проводку датчика системы ABS.Установка датчиков системы ABS:Прикрутите датчики на место. Убедитесь, что сопрягаемые поверхности чистые.Установите:

• пластмассовый щиток с кабелем вдоль поперечной штанги.Должно быть 20 - 25 мм свободного пространства для кабеля между концом пластмассового щитка и щитом тормоза.Расположите пластмассовый щиток с кабелем вперед и вверх приблиз. под 45°.
• 4 зажима на балке заднего моста.Желтая маркировка на кабеле.
• ленточный хомут, расположенный с задней стороны кронштейна топливного фильтра.

Проложите кабель и разъем через отверстие.Проверьте на надежность и опустите автомобиль.Подсоедините разъем и привинтите люк на место с правильно установленным кабельным вводом.Желтая лента маркировки положения кабеля в кабельном вводе должна быть над люком.Установите заново компоненты в багажном отделении.Подсоедините диагностическое оборудование и проверьте датчики системы ABS.
