Испаритель, замена (B5204T3, B5204T4, B5204T5)

Испаритель

Снимите:

• внутренние и наружные уплотнения вводов трубопроводов.

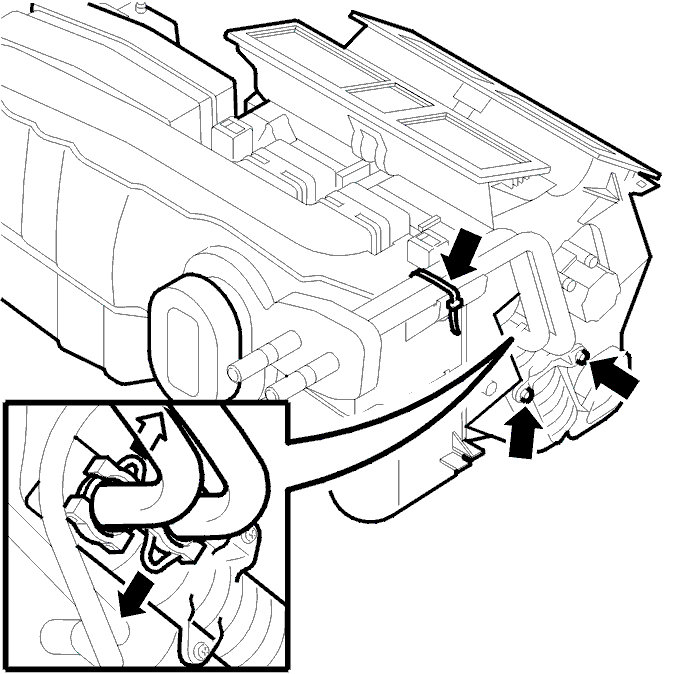

Снимите:

• стопорный зажим и трубопровод с теплообменника.

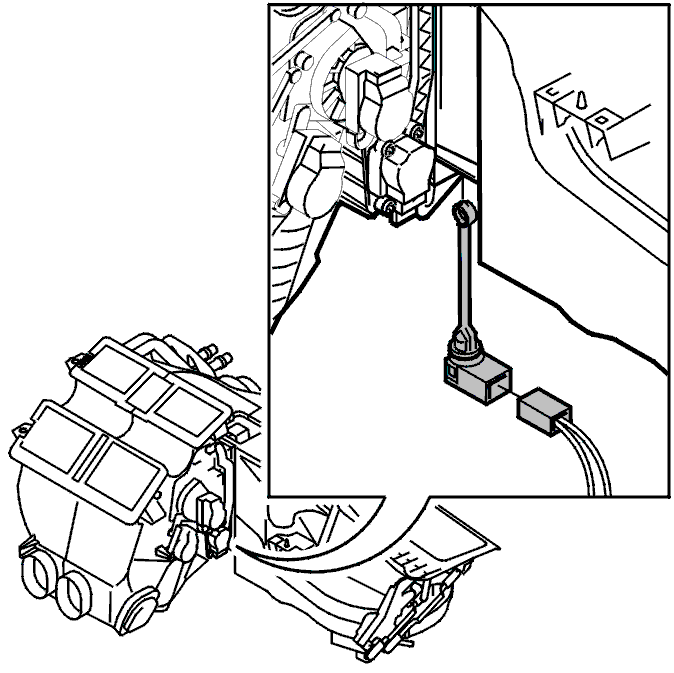

Снимите:

• датчик.

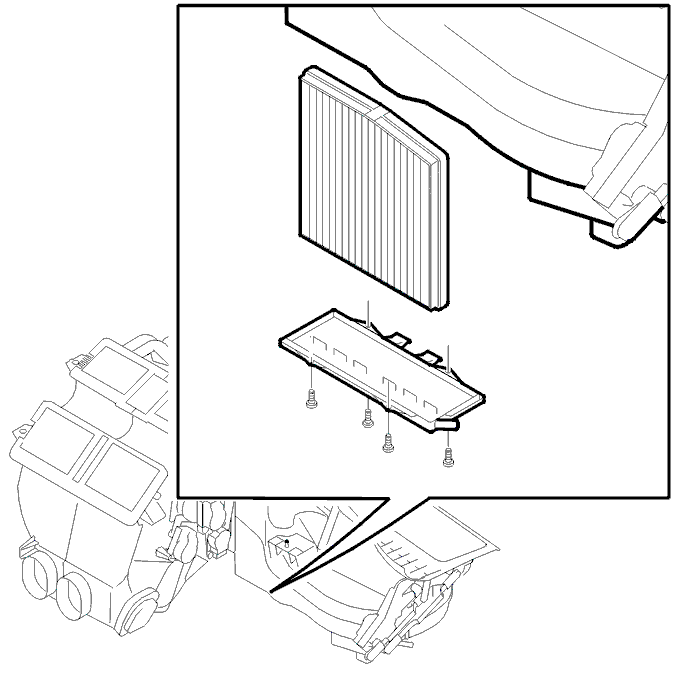

Снимите:

• 4 винта воздушного фильтра и крышку.

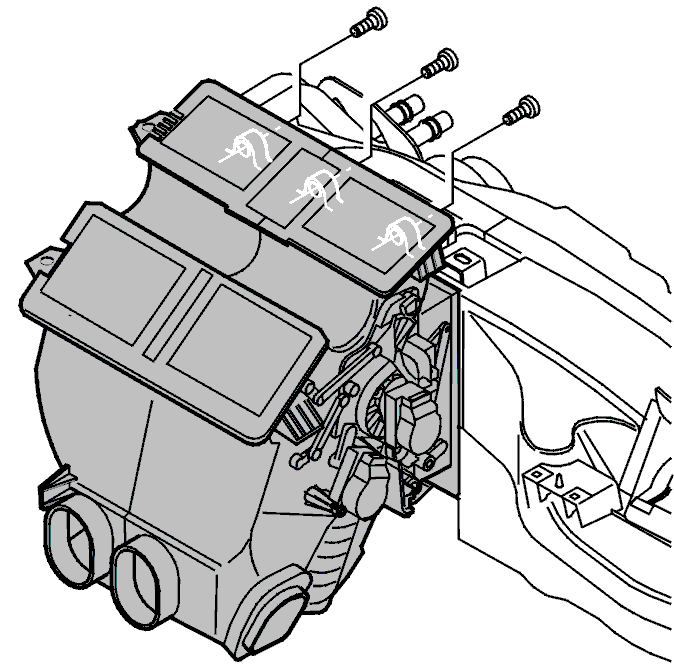

Снимите:

• 3 винта центрального электрического блока.

Отогните центральный электрический блок. Снимите уплотнение

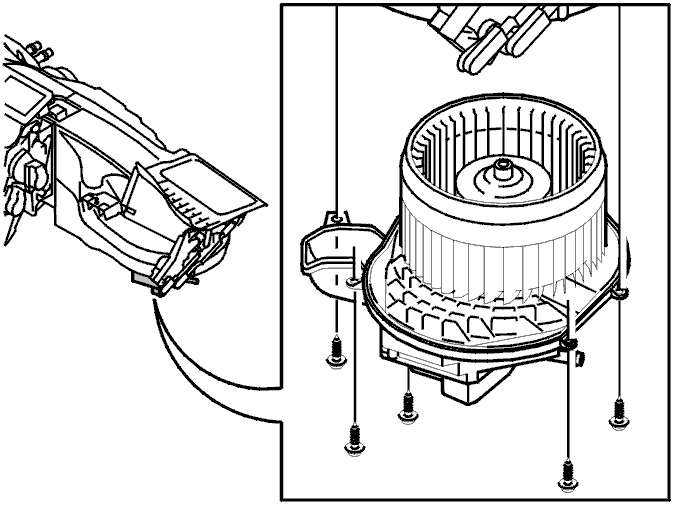

Снимите:

• крышку электродвигателя вентилятора обдува, (1 винт)
• двигатель вентилятора обдува (4 винта).

Снимите:

• винт кронштейна электродвигателя рециркуляции.

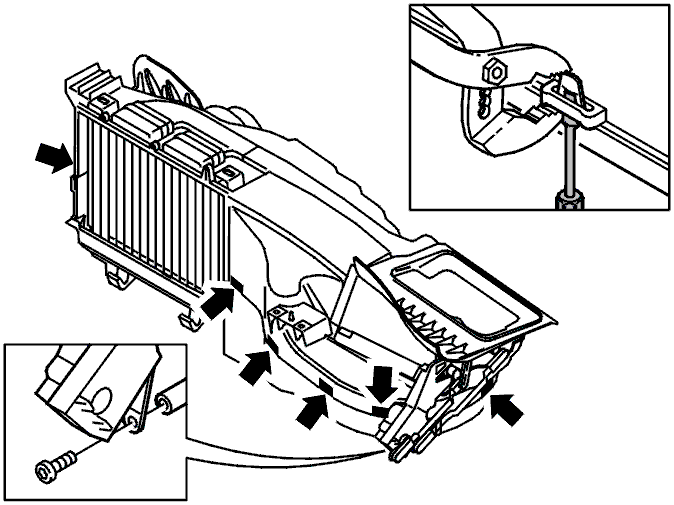

Ослабьте:

• фиксаторы отделений верхней и нижней секций, используя отвертку и трубный ключ, как показано на иллюстрации. Начните с одного конца.

• Поднимите нижнюю секцию
• Выньте испаритель.

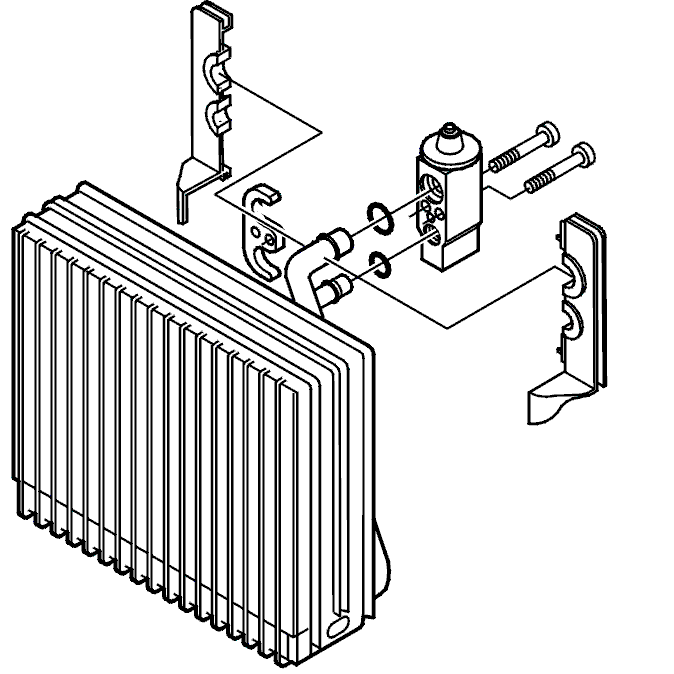

Снимите:

• расширительный клапан, (2 винта)
• блок расширительного клапана
• уплотнение.

Начните с приборной панели. См. Приборная панель, замена.

Блок управления микроклиматом. См. Блок управления микроклиматом, замена

Испаритель

Установите:

• Примечание: > Используйте новые уплотнительные кольца, смазанные компрессорным маслом.

• уплотнительные кольца на трубопроводе испарителя

• расширительный клапан.

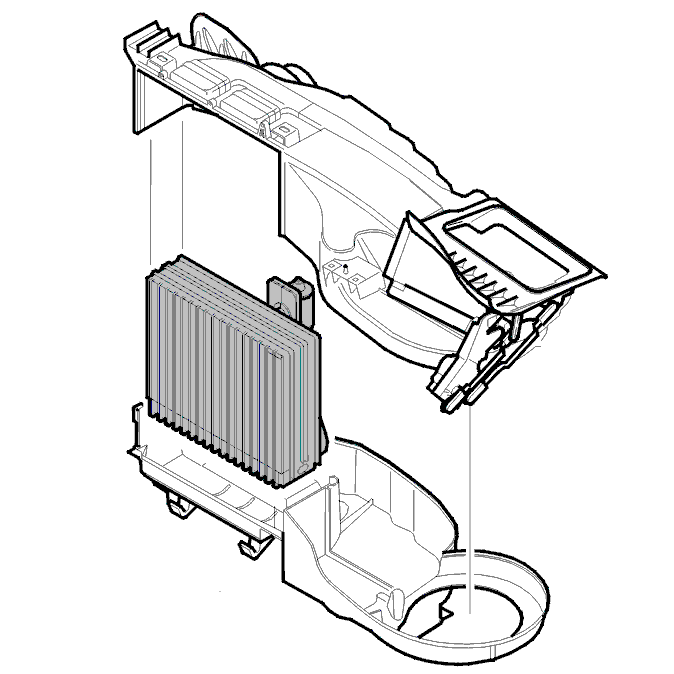

• Вставьте испаритель в кожух верхнего вентилятора

• Убедитесь, что уплотнение сидит в правильной канавке расширительного клапана
• Установите нижний кожух вентилятора. Нажмите так, чтобы монтажные выступы были на одной линии с верхней половиной
• Убедитесь, что монтажные выступы выровнены
• Убедитесь, что уплотнение сидит в правильной канавке расширительного клапана
• Вдавите верхний кожух вентилятора в нижний
• Убедитесь, что верхний кожух вентилятора прикреплен к нижнему
• Установите новые зажимы крепления вокруг кожуха вентилятора, чтобы убедиться в правильной установке резинового уплотнения.

Установите:

• уплотнение центрального электрического блока
• центральный электрический блок. Привинтите его на место
• воздухоочиститель и крышка
• внутренние и наружные уплотнения вводов трубопроводов вокруг теплообменника-трубок хладагента.

Установите:

• блок управления микроклиматом. См. Блок управления микроклиматом, замена
• приборную панель в автомобиле. См. Приборная панель, замена.
