ISOFIX, заднее сиденье (Левая сторона)

Снятие ISOFIX

Наклоните левую и правую подушки сиденья вперед.

Снимите:

• неподвижную секцию спинки сиденья на левой стороне

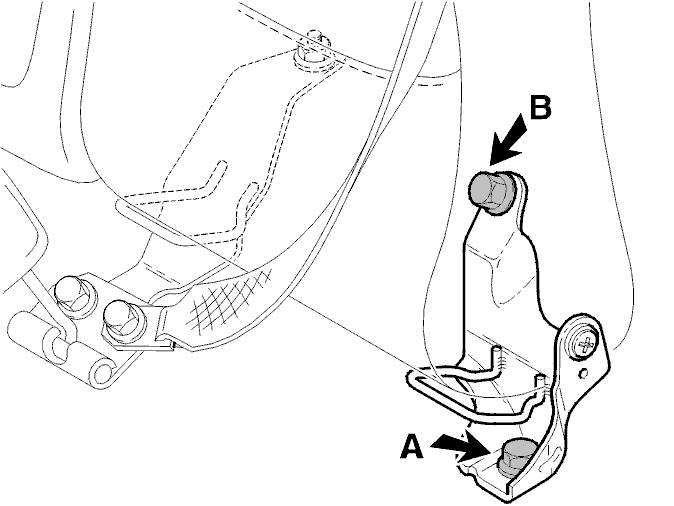

• винт (А). Разблокируйте спинку сиденья. Наклоните спинку сиденья вперед
• винт (В).

Кронштейн ISOFIX (Правый)

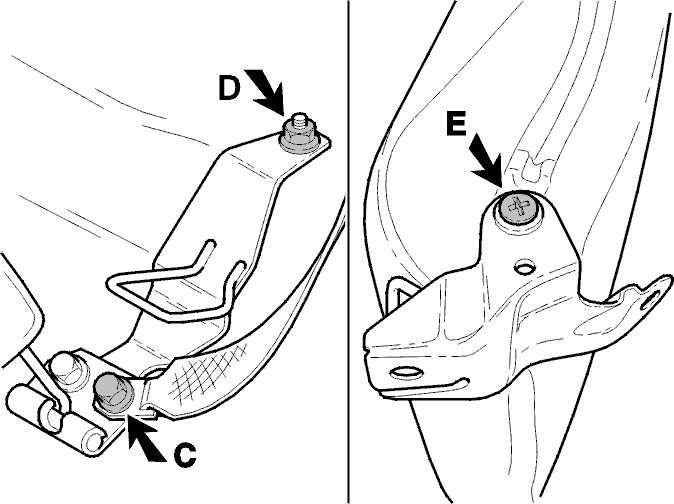

Выверните винт (С) и гайку (D) из спинки сиденья.Снимите кронштейн ISOFIX.

Кронштейн ISOFIX (Левый)
Выверните винт (Е).Снимите кронштейн ISOFIX.

Установка ISOFIX

Осторожно: Всегда используйте новые винты и гайки при установке.

Кронштейн ISOFIX (Правый)
Установите ISOFIX к спинке сиденья. Установите новые винты и шайбы (D).Затяните винты. Затяните до 18 Н·м.

Кронштейн ISOFIX (Левый)
Установите ISOFIX к спинке сиденья. Установите новые гайки (Е), новые винты и шайбы (F).Затяните гайки (Е). Затяните до 22 Н·м.Затяните винт (F). Затяните до 18 Н·м.

Установите:

• спинку сиденья при помощи винта (С). Затяните рукой
• новый винт (А). Затяните рукой
• два новых винта (В). Затяните рукой.

Затяните все винты. Затяните до 22 Н·м.Установите неподвижную секцию заднего сиденья.Отогните подушку сиденья обратно на место.
