Информационный модуль водителя водителя, демонтаж/установка

Условия

Осторожно: Перед осуществлением замены модуля управления, важно прочитать как был запрограммирован прежний модуль управления. Это выполняется в системе автомобильной коммуникации VIDA. Прочитайте и запишите запрограммированные значения.

После замены, действующие данные должны быть запрограммированы в новом модуле управления. Если значения невозможно прочитать, обратитесь за советом к руководителю/фирму по продаже/клиенту, чтобы новый модуль управления имел ту же конфигурацию, что и прежний.

• Запишите радиокод и показатели индикатора.
• Зажигание выкл.
• Отсоедините минусовый кабель аккумулятора.

Снятие комбинированной приборной панели

Снимите:

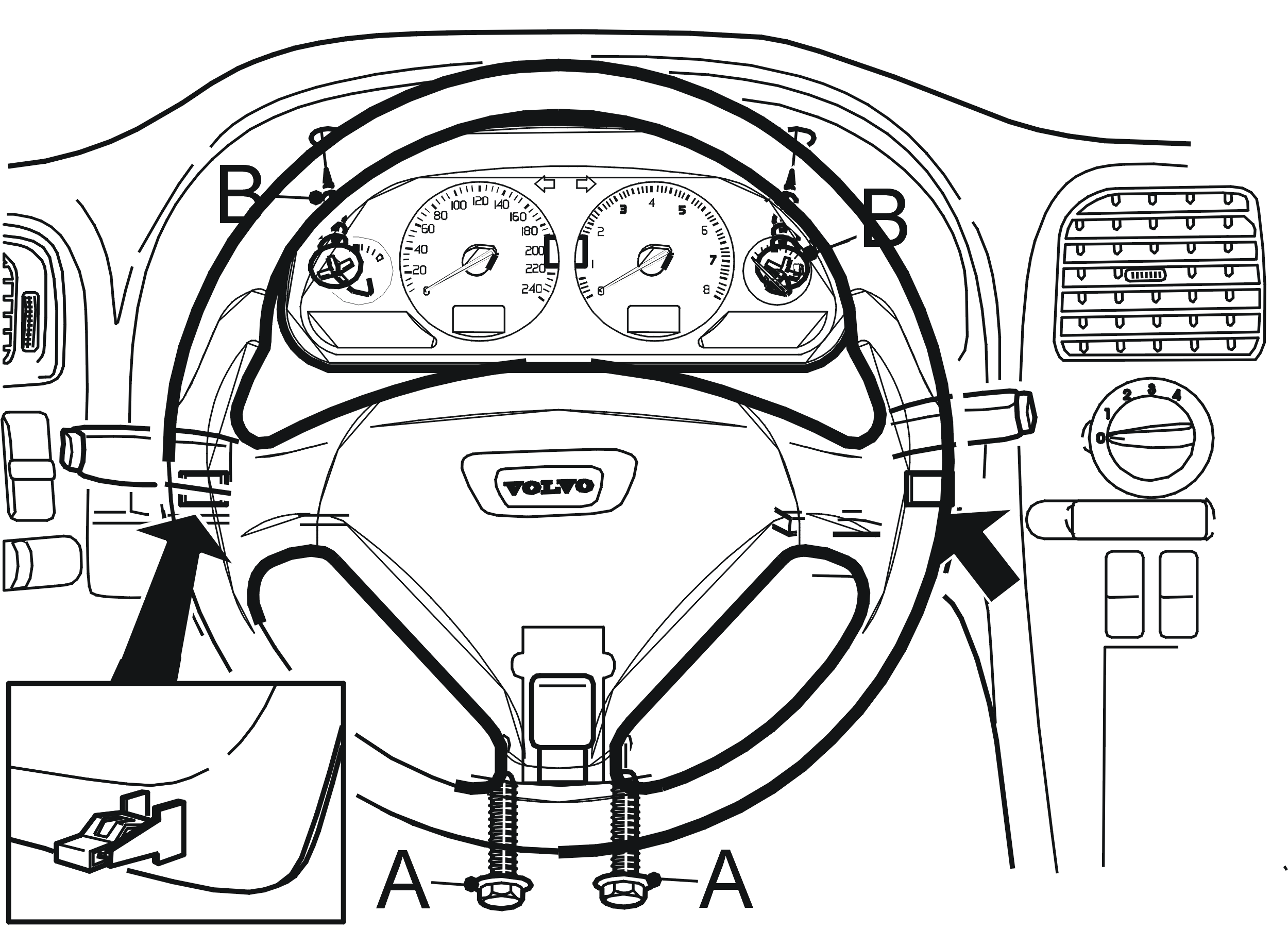

• винты (2 шт.) (А) с нижней части рулевой колонки. Опустите рулевую колонку
• винты (В)
• колпак вокруг информационного модуля водителя.

Осторожно: Во время транспортировки и работы информационный модуль водителя нельзя устанавливать или держать стеклом вниз.

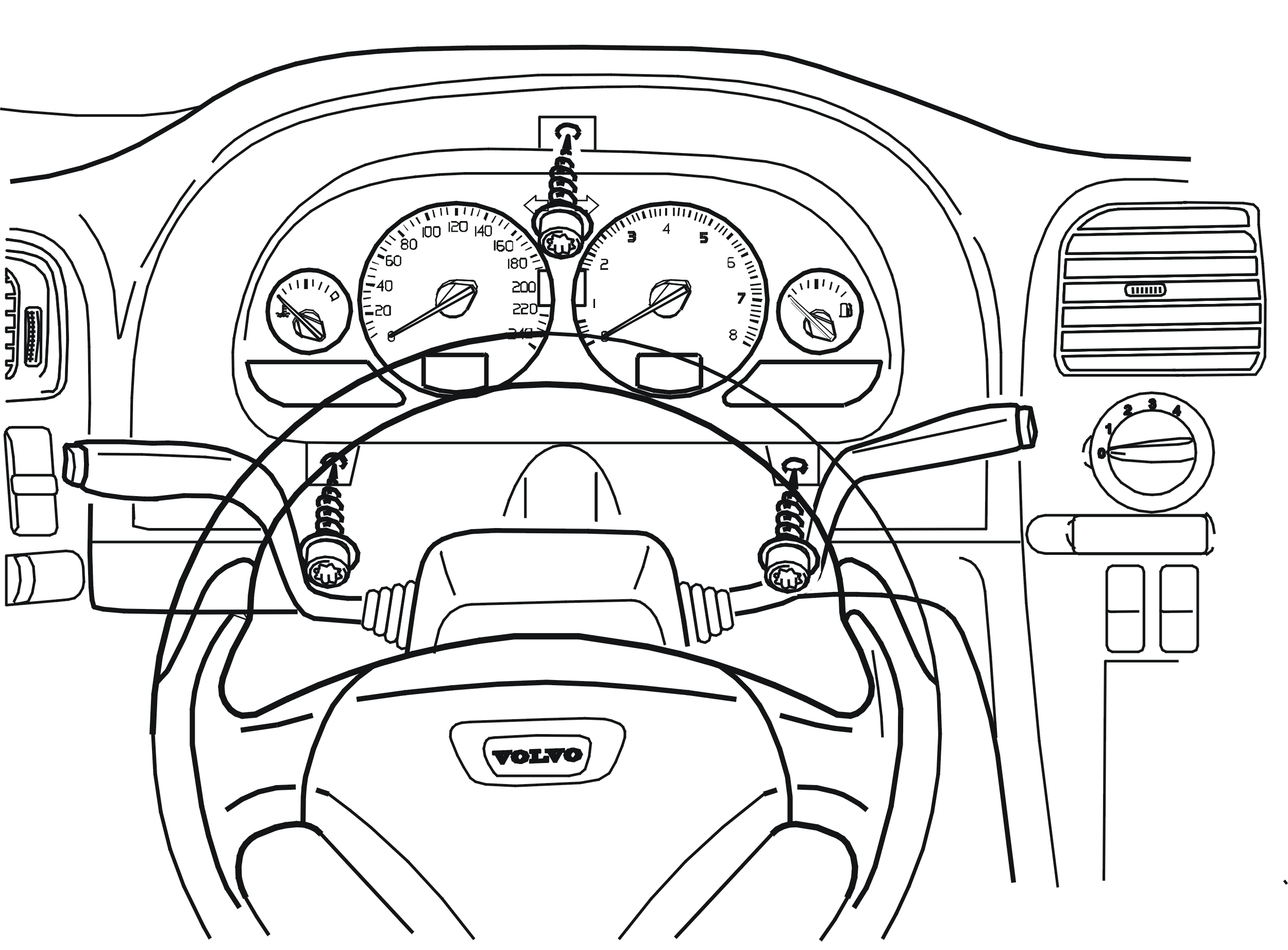

• Снимите три самоввинчиваемых крепежных винта информационного модуля водителя
• Потяните информационный модуль прямо наружу примерно на 10 см, чтобы открыть доступ и снять два зеленых контактных разъема сзади.
• Снимите информационный модуль водителя.

Установка комбинированной приборной панели

• Установите на место информационный модуль водителя так, чтобы открыть доступ для подключения двух зеленых контактных разъемов.
• Установите информационный модуль водителя. Вставьте три самоввинчиваемых крепежных винта, которыми закреплен информационный модуль.

• Установите царгу вокруг панели приборов. Затяните крепежные винты (В).
• Затяните винты рулевой колонки с усилием в 15 Нм.

• Зажигание вкл.
• Подключите опять кабель заземления аккумулятора. Проверьте работу.
• Введите возможный код радио.
• Установите правильное время на часах.

Программирование

Примечание: Новый перепрограммированный модуль информации водителя не будет функционировать пока он не будет запрограммирован.

При установке нового датчика наружной температуры и дисплея показа температуры, выполните следующее:Запрограммируйте функцию для показа температуры, это выполняется через систему автомобильной коммуникации VIDA.

При установке нового дисплея дорожного компьютера, выполните следующее:Закажите программное обеспечение 9139885

При установке новой панели проводки (модуля управления) с приборами, выполните следующее:Закажите программное обеспечение 9139883

Завершение

Убедитесь, что:

• модуль информации водителя функционирует. Проверьте, чтобы показание температуры или дорожного компьютера было правильным, если эти функции были запрограммированы.
• никакие коды неисправности не были сохранены во время поиска неисправностей/ремонта.
