Импульсное колесо, передний тормозной диск, замена (разъемные ступица и тормозной диск)

Подготовка

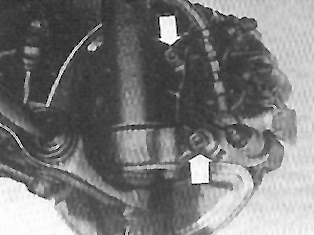

Поднимите переднюю часть автомобиля и снимите колесоПодставьте опоры под точки установки домкрата.Пометьте положение колес, если направляющий штифт отсутствует.Выверните крепежные болты и снимите суппорт. Подвесьте его так, чтобы не повредить шланги.

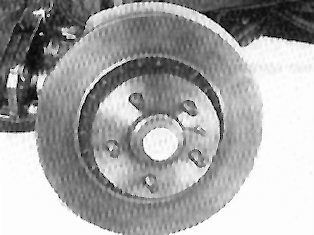

Снятие тормозного диска

• Снимите:
• направляющий штифт колеса
• тормозной диск. Пометьте положение диска относительно ступицы.
• защитный колпачок. Возьмите зубило и отбейте вокруг гайки.

Примечание: Защитный колпачок и гайка повторно не используются.

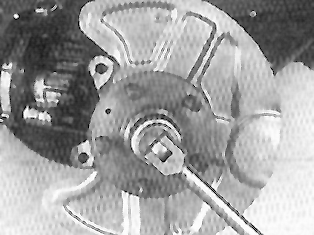

Отворачивание гайки ступицы

Используйте длинную рукоятку и головку на 36 мм.

Снятие ступицы с полуоси

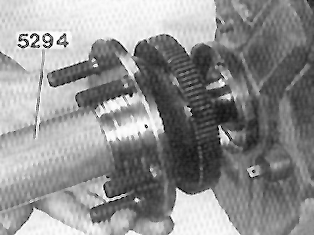

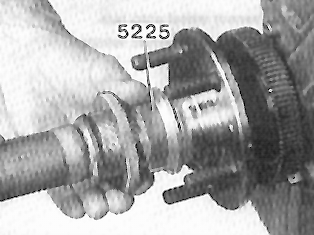

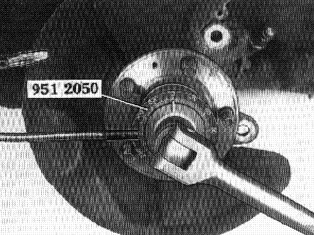

Держите направляющую втулку 🔧 FIXERINGSHYLSA (INNERRING-LAGER) P700 1988- прижатой к концу полуоси. Аккуратно снимите ступицу.Удерживайте внутреннее кольцо подшипника, как только появится промежуток.Прижимайте ступицу так, чтобы направляющая втулка входила до конца, предотвращая выпадение колец подшипника.

Снятие ступицы с импульсного колеса

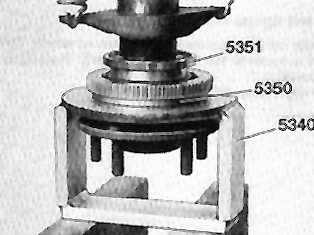

Выпрессуйте ступицу.Используйте оправку 🔧 DORN 700 ABS/BYTE BAKHJULSNAV/HJULAXEL и проставку 🔧 PRESSRING(TANDHJUL)/DISTANS BAKHJULSNAV/HJULAXEL. Воспользуйтесь опорой 🔧 MOTHÅLL (DEMONT-BAKHJULSNAV/TANDHJUL ABS).

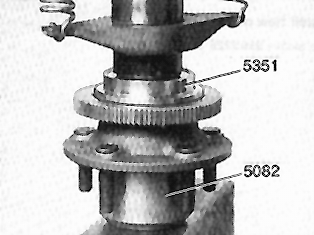

Напрессуйте импульсное колесо на новую ступицу.Используйте оправку 🔧 DORN 700 ABS/BYTE BAKHJULSNAV/HJULAXEL и опору 🔧 HYLSA (LÄNKARMSBUSSNING BAKRE) 240,260,X40.

Очистка

Тщательно очистите полуось.

Установка ступицы

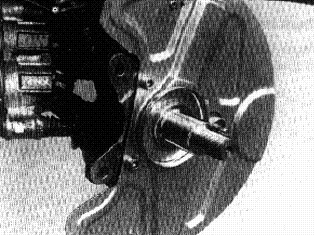

Убедитесь в чистоте оси поворотного кулака.

Примечание: Не надо закладывать в ступицу консистентную смазку: она уже смазана нужным количеством консистентной смазки.

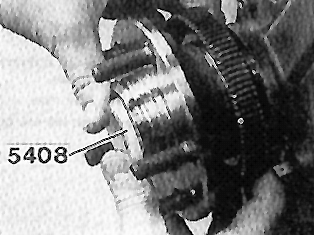

Используйте втулку 🔧 DORN (DEMONT/MONT-RATTLÅS) 240 для напрессовывания внутреннего кольца внешнего подшипника.

Примечание: При выполнении этой операции прижмите направляющую втулку, использованную при снятии, с помощью шпилек полуоси.

Затяжка гайки

Затяните гайку (используйте новую)Затяните так, чтобы полностью выбрать осевой люфт, а затем затяните моментом 100 Н·м. В конце доверните на 45°. Используйте транспортир 🔧 VINKELMÄTARE.

Установка защитного колпачка

Поставьте защитный колпачок (нельзя использовать ранее снятый).Используйте втулку 🔧 DORN (VÄXELLÅDSFÄSTE) AW,BW/SKYDDSKAPSEL HJULLAGER и пластмассовую киянку.

Установка тормозного диска

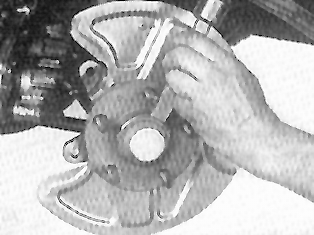

Совместите меткиУбедитесь в чистоте всех поверхностей сопряжения. Поставьте направляющий штифт и затяните моментом 8 Н·м.

Установка суппорта тормоза

Поставьте крепежные болты и затяните моментом 100 Н·м.

Установка колеса по меткам

Проверьте чистоту поверхностей контакта тормозного диска и пыльников. Смажьте центральные направляющие ступицы перед пыльниками. Используйте противокоррозионный состав 11 61 038-3.Поставьте гайки не затягивая, а затем затяните моментом 85 Н·м. Используйте динамометрический ключ или динамометрическую головку 981 4031-2. Указанная динамометрическая головка предназначена для использования со стандартным, пневматическим, ударным гайковертом, развивающим крутящий момент 250 - 350 Н·м.Затяжка по диагонали указанным моментом позволяет избежать возникновения напряжений в тормозном диске.
