Иммобилайзер (D5252T MSA 15.7)

Применимость

Функционирование системы

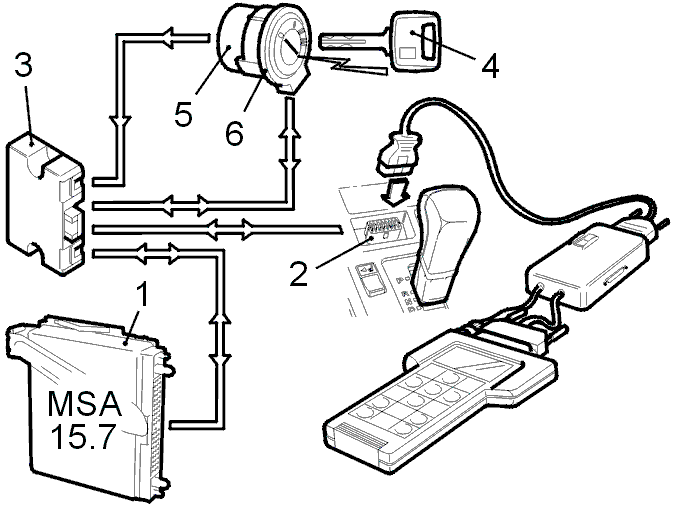

В систему входят следующие компоненты:

• Модуль управления двигателем (1)
• Диагностический разъем системы передачи данных - DLC (2)
• Модуль управления иммобилайзером (3)
• Ключ (4)
• Замок зажигания (5)
• Кольцевая антенна (6)

Иммобилайзер служит для блокирования некоторых
функций модуля
управления двигателем при использовании
неподходящего ключа.В ключе находится кодовый ответчик, с которого через
кольцевую антенну
модуль управления двигателем считывает данные. Если
ключевой код совпадает с
одним из кодов, запрограммированных в модуле управления
двигателем, двигатель
может завестись. Если ключевой код отсутствует или не
запрограммирован ранее,
модуль управления двигателем блокируется и
двигатель невозможно завести.При повороте ключа в положение II модуль управления
двигателем посылает
сигнал на модуль управления иммобилайзером, который в
свою очередь посылает
сигнал на заданной частоте на кольцевую антенну,
окружающую, замок зажигания.Сигналом с антенны активируется ответчик в ключе и
частота сигнала с
модуля управления модулируется в соответствии с
шаблоном, сопоставляемым с
кодом ответчика.Модуль управления иммобилайзером сравнивает
полученный код с хранящимся
в его
памяти. Если код приемлем, он посылает на модуль
управления двигателем
подтверждение возможности пуска двигателя.Модуль управления иммобилайзером имеет собственную
диагностическую
систему, соединенную с диагностическим разъемом.С помощью Volvo System Tester можно получать всю информацию для
поиска
неисправности, а также проверять ключи, стирать
ключевые коды из памяти и
программировать новые ключи.
