Иммобилайзер (1998)

Применимость

Обзор

Новая система иммобилайзера в общем одинакова для S70/V70/C70. Важным изменением является принцип связи с ответчиком (модуль управления и ключ). Система иммобилайзера содержит несколько различных типов кода, которые важно знать.

MIN-код (Идентификационный номер двигателя)

MIN-код зарегистрирован в модуле управления двигателя (ECM) и является одинаковым для модуля управления каждой модификации двигателя (турбонагнетатель низкого давления имеет один код, в то врем я как турбонагнетатель высокого давления имеет другой код).

VIN-код (Идентификационный номер автомобиля)

VIN-код - единственный для каждого автомобиля и может быть считан в QW 90. Он регистрируется в модуле управления иммобилайзера (ICM) во время производства или при помощи сканирующего прибора Volvo (ST). (При его замене.)

Код ключа, секретный код

В новом ключе зажигания хранятся следующие коды:

• Код ключа. Программируется при изготовлении ключа. Этот код является уникальным для каждого ключа.
• Секретный код. Модуль управления иммобилайзера программирует секретный код в ключ (ответчик) при программировании ключа.

При замене модуля управления иммобилайзера необходимо заменить все ключи. Ответчик связан с модулем управления иммобилайзера, и их связь не может быть разорвана.

Светодиод

Страховые компании в Бельгии и Нидерландах требуют, чтобы в автомобилях, не оборудованных охранной сигнализацией, были установлены светодиоды, которые мигают, когда иммобилайзер активирован (автомобиль запаркован).

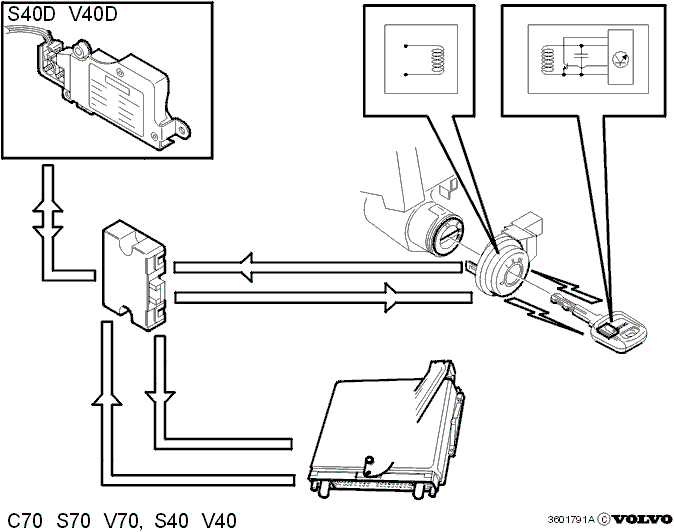

Связь между ответчиком и иммобилайзером

Ответчик активируется, когда ключ вставляется в выключатель зажигания, и зажигание включается.Модуль управления создает произвольный код (запрос) и передает этот код на ответчик.Ответчик отвечает, посылая зашифрованный сигнал, содержащий код ключа, секретный код и произвольный код.Модуль управления вычисляет, какой ответ следует ожидать, и сопоставляет это с ответом, получаемым от ответчика. Модуль управления позволит модулю управления двигателя (ECM) поддерживать работу двигателя только в том случае, если вычисленный и полученный ответы одинаковы.

Связь между модулем управления двигателя (ECM) и иммобилайзером

При включении зажигания модуль управления двигателя (ЕСМ) создает произвольный код и передет его вместе с MIN-кодом.Этот произвольный сигнал зашифрован и меняется каждый раз, когда запускается двигатель.Модуль управления иммобилайзера расшифровывает сигнал и считывает MIN-код.В ответ на этот сигнал модуль управления посылает обратно произвольный код вместе с MIN-кодом. А также отрицательный или положительный ответ от ответчика.Модуль управления двигателя (ECM) сопоставляет посланный и полученный коды. Если они соответствуют друг другу, ответ от ответчика является положительным; иммобилайзер не активируется.

Программирование

Чтобы получить доступ к определенным функциям, таким как программирование, стирание кодов ключей и стирание кодов VIN/VERLOG, требуется PIN-код.

Бортовая диагностическая система (OBD)/Коды неисправности
