Иллюстрации (2004, 2005)

Начиная с 2006 года в инструкции по способам механической работы была введена новая философия. Инструкция должна быть сосредоточена на иллюстрациях. Текст используется, только если нельзя показать способ работы на иллюстрациях.

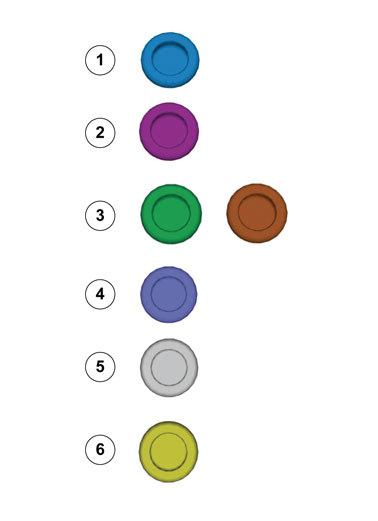

1. Используется для выделения детали, к которой относится предстоящая работа.
2. Используется для крепежных деталей, подлежащих демонтажу/монтажу. Имееются в виду винты, зажимы, контактные разъемы и др.
3. Используется в качестве дополнительных цветов, когда необходимо показать или выделить другие детали.
4. Используется для стандартного и специального инструмента.
5. используется в качестве фонового цвета на деталях автотранспортного средства.
6. Если деталь не используется, ее не следует снимать с автомобиля, а необходимо отвесить в сторону.

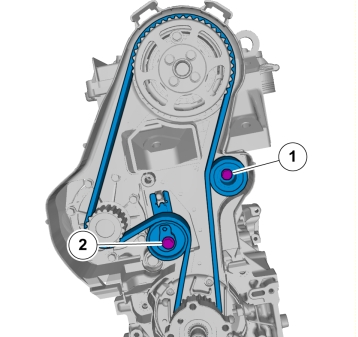

Цифра в кружочке указывает порядок выполнения различных моментов в иллюстрации.

Стрелки указывают на детали, которые должны быть сняты.Обозначение x2 в стрелке указывает, что для освобождения рычага уравнителя тормозного привода необходимо снять два винта.

Все элементы крепления, указанные стрелкой с указанием количества, одного типа и размера.

Стрелки перемещения в данном случае с цифрами, чтобы показать, в каком порядке следует толкать или тянуть деталь.

Стрелки вращения показывают, что необходимо вращать деталь, чтобы снять или установить ее.

Изогнутые стрелки перемещения указывают, что компонент должен сначала быть передвинут в одном направлении, а затем в другом.Стрелки перемещения в данном случае с цифрами, чтобы показать, в каком порядке следует толкать или тянуть деталь.

Чтобы сделать иллюстрацию понятнее, детали на заднем плане часто убираются.

Чтобы сделать иллюстрацию более ясной, иногда выбираются виды, показывающие детали с угла, который не совпадает с тем, как деталь видна при работе на транспортном средстве. Это делается для того, чтобы, например, показать скрытые винты.При работе с угловой передачей её невозможно увидеть под этим углом, когда она смонтирована в автомобиле.
