Философия иллюстраций

Начиная с 2006 года используется новая философия инстрккций для механических методов работы. В предыдущих инструкциях был приведен описывающий текст, дополняемый иллюстрациями.В новых инструкциях наоборот.Начиная с 2006 года, иллюстрации занимают основное место в инструкции, и текст используется только в том случае, когда невозможно показать метод только в иллюстрациях.

Цветовая символика

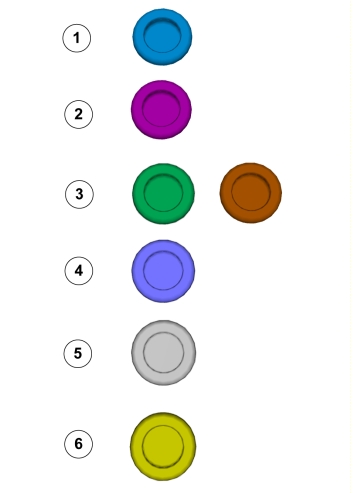

1. Используется для выделения детали, к которой относится предстоящая работа.
2. Используется для крепежных деталей или деталей, подлежащих демонтажу/монтажу. Речь может идти о винтах, зажимах, контактных разъемах и др.
3. Используется в качестве дополнительных цветов, когда необходимо показать или выделить еще какие-либо детали.
4. Используется для стандартного и специального инструмента.
5. используется в качестве фонового цвета на деталях автотранспортного средства.
6. Если деталь не используется, ее не следует снимать с автомобиля, а необходимо отвесить в сторону.

Порядковый номер

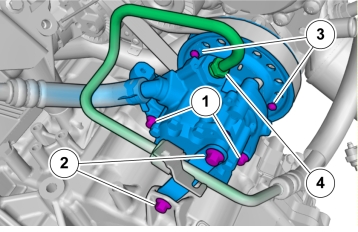

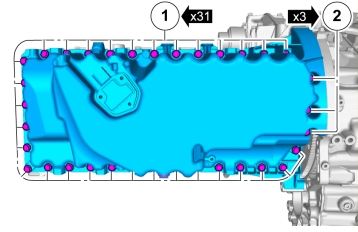

Цифра в кружочке указывает порядок выполнения различных моментов на иллюстрации.

Типы стрелок

Указательные стрелки

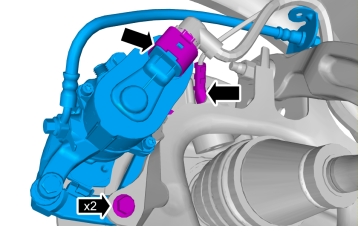

Стрелки указывают на детали, которые должны быть сняты.Стрелка с цифрой, говорит о том, что для снятия рычага уравнителя тормозного привода необходимо открутить два винта.

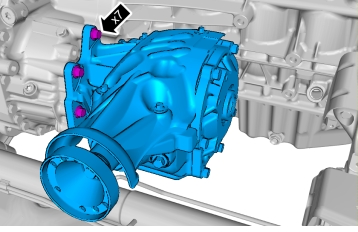

Стрелки с цифрами указывают на количество элементов крепления, которые должны быть сняты.Все элементы крепления, указанные стрелкой с цифрами того же типа и размера.

Стрелки движения

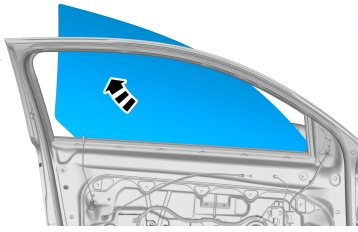

Стрелки перемещения показывают давление или тягу в направлении стрелок.Стрелки перемещения в данном случае с цифрами, чтобы показать, в каком порядке следует толкать или тянуть деталь.

Стрелка вращения указывает, что компонент должен поворачиваться в направлении стрелки.Стрелка вращения показывает, что деталь снимается поворачиванием.

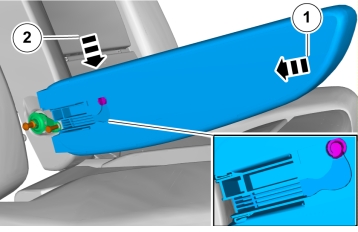

Угловые стрелки перемещения указывают, что компонент должен в начале быть передвинут в одном направлении, а затем в другом.Угловая стрелка (2) показывает, что в начале следует прижать подушку назад, а затем вверх, чтобы освободить её.

Детали на заднем плане

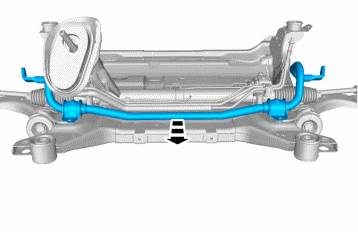

Чтобы сделать иллюстрацию более ясной, детали на заднем плане часто убираются из иллстрации.На иллюстрации были убраны детали, не имеющие отношения к методу, чтобы сделать иллюстрацию более ясной.

Вид

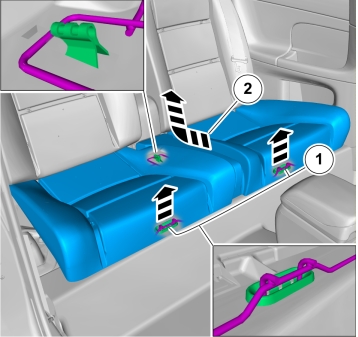

Чтобы иллюстрация была более ясной, иногда выбирается вид под углом, которые не всегда соответствует углу, под которым её видит механик при работе с автомобилем. Это делается например, для того, чтобы показать скрытые винты.При работе с угловой передачей, её невозможно увидетьпод этим углом, когда она смонтирована в автомобиле.
