Идентификация системы RSE

Развлекательная система для задних сидений (RSE), поколение 3.1-4.3

Примечание: Эта информация не касается систем, установленных на потолке.

Развлекательная система для пассажиров заднего сиденья имеется в нескольких разных поколениях. Поколения имеют разные конструкции и снабжены разными функциями. Этот раздел описывает, как можно наиболее легко определить, системой какого поколения оснащено транспортное средство.Таблица ниже показывает, какое поколение есть для соответствующей модели и модельного года. После этого показывается наиболее заметная разница между поколениями.Информация по таблице касается только систем, установленных на заводе. Чтобы определить смонтированную позже систему аксессуаров, см. соответствующее поколение внизу.Для остальной информации о системе см. соответствующую конструкцию и функцию.

### Модель	### Модельный год	### Примечание	### Поколение
S80 (-06)	2002-2005	Для номеров шасси: 257332-431446	3.1
2005-2006	Для номеров шасси: 431447-446475	3.2
XC90	2005-2006	Для номеров шасси: 137372-258728	3.2
2006-2007	Для номеров шасси: 258729-371137	4.1
2007-2008	Для номеров шасси: 371138-*	4.2
2009-		4.3
В70 (00-08)	2006-2008		4.1
V70XC (01-)/XC70 (-07)	2006-2007		4.1
S80 (07-)	2007-2008		4.2
2009-		4.3
V70 (08-)/XC70 (08-)	2008		4.2
2009-		4.3

До того момента, когда модельный год 2008 перешел в модельный год 2009.

Поколение 3.1

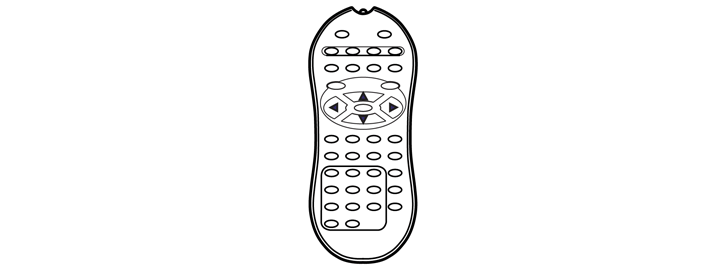

Снабжена пультом дистанционного управления, имеющим 29 кнопок.Имеет два экрана 7".

Примечание: При замене модуля управления развлекательной системы для задних сидений (RSE) необходимо также поменять и пульт дистанционного управления. Новый пульт, который надлежит использовать, принадлежит к поколению 3.2. Чтобы впоследствии различить систему, необходимо использовать номер шасси, как показано выше.

Пульт дистанционного управления:

Поколение 3.2

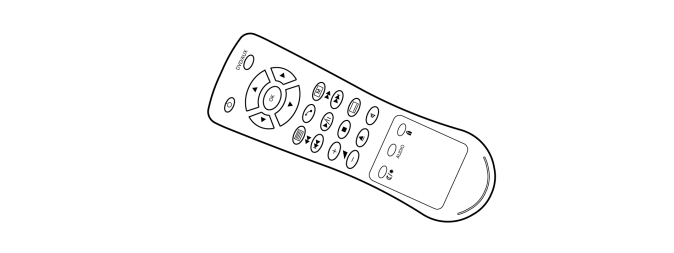

Снабжена пультом дистанционного управления, имеющим 16 кнопок.Имеет два экрана 7".Пульт дистанционного управления:

Поколение 4.1

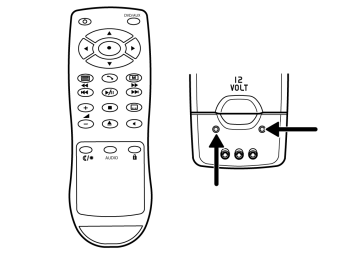

Снабжена пультом дистанционного управления, имеющим 22 кнопки, из которых одна кнопка красная и 21 белая.Кроме этого имеется два разъема для наушников на панели AUX. Один разъем для левого, соответственно один для правого экрана.Имеет два экрана 7".

Поколение 4.2

Снабжена пультом дистанционного управления, имеющим 22 кнопки, из которых одна кнопка красная и 21 белая.Имеет два экрана 7".Пульт дистанционного управления:

Поколение 4.3

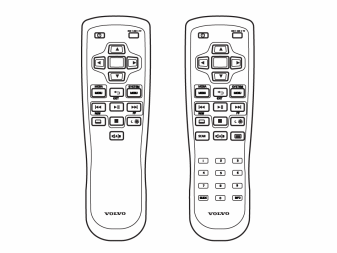

Снабжена пультом дистанционного управления, имеющим 17 кнопок.Если система оснащена ТВ (DVB-T), то пульт дистанционного управления имеет 29 кнопок. Кроме этого имеется место для карточки абонемента/программной карточки, которое видно на телеприемнике.Телеприемник размещен в багажнике, для XC90 справа под крышкой над колесной нишей.На S80 (07-) он размещен слева перед боковой панелью, а на V70 (08-)/XC70 (08-) в отсеке для хранения под полом багажника.Имеет два экрана 8".Пульт дистанционного управления:

Потолочная система развлечения для заднего сиденья

Модель	Модельный год
XC90	2005–2010

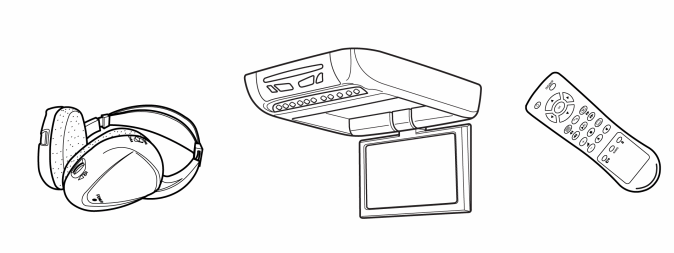

Потолочная система состоит из устройства с 8-дюймовый экраном и встроенным DVD-плеером.Устройство монтируется на потолке между передними сиденьями. Экран устройства при включении/выключении автоматически раскрывается/складывается.Потолочная RSE существует в двух вариантах:

В системе поколения 1 DVD-плеер помещается в потолке около багажа (над правым подголовником), экран тоже на потолке, но отдельно.
В системе поколения 2 DVD-плеер и экран тоже на потолке, но в одном корпусе.

Пульт дистанционного управления:

Развлекательная система для пассажиров заднего сиденья (RSE), Myron & Davis

Модель	Модельный год
S80 (07-)	2008-*
V70 (08-)	2008-*
XC70 (08-)	2008-*
XC90	2008-*
XC60	2009-*
S60 (11-)	2011-
V60	2011-

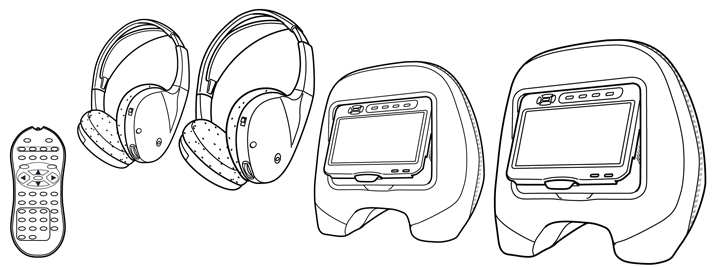

Применяется только в Северной Америке. XC60 применяется во всем мире с 2010 -.Система состоит из двух 7-дюймовых экранов ЖК-типа с форматом 16:9. Экраны можно регулировать вручную, чтобы уменьшить риск солнечных бликов и отражений в светлых условиях. DVD-проигрыватели интегрированы в экраны. Подача дисков производится снизу, что уменьшает риск попадания мелких предметов в DVD-проигрыватель. Система оснащена входами AUX, которые позволяют подключить внешние источники медиаданных: iPod®, MP3-плеер, видеокамеру или игровую приставку. Система включает в себя также две пары беспроволочных наушников и один беспроводной пульт дистанционного управления.Система Myron & Davis уникальна и отличается от других систем тем, что у нее в каждый подголовник встроен отдельный экран и отдельный DVD-плеер.Пульт дистанционного управления:

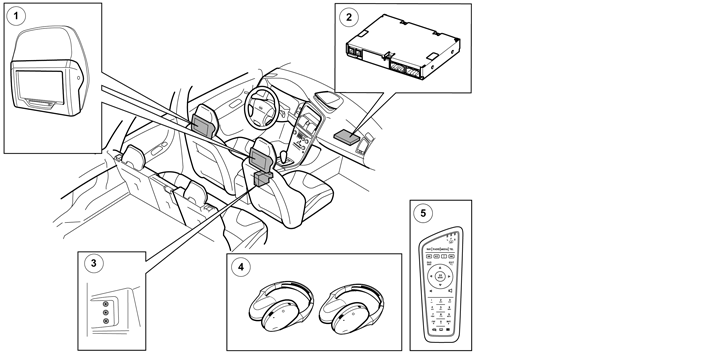

Развлекательная система для пассажиров заднего сиденья (RSE), Sensus

Модель	Модельный год
S80 (07-)	2012-
V70 (08-)	2012-
XC70 (08-)	2012-
S80 L	2012-
XC60	2012-

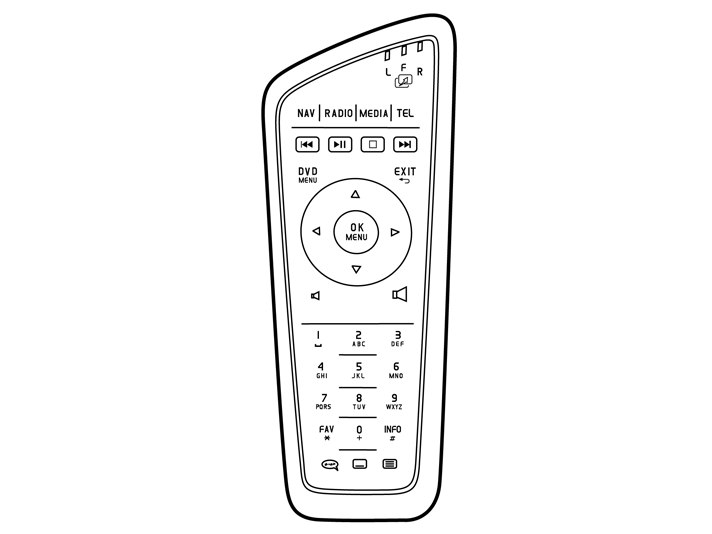

Система полностью интегрирована с автомобилем и имеет два отдельно управляемых 8-дюймовых экрана с высокой разрешающей способностью, которые установлены в подголовниках.Развлекательный модуль заднего сиденья (RSE) может принимать сигналы от DVD-проигрывателя, входа AUX и входа USB во встроенном модуле звуковоспроизведения (IAM), сигналы цифрового телевидения от модуля управления телевизора (TVM) и сигналы от подключенной напрямую AUX-панели A/V. Развлекательный модуль заднего сиденья (RSE) может также подавать выходной сигнал на внешний экран.Модуль управления диагностируемый, смонтирован выше перчаточного ящика.Пульт дистанционного управления:
