Хромированный профиль, замена (2002, 2003)

Подготовка

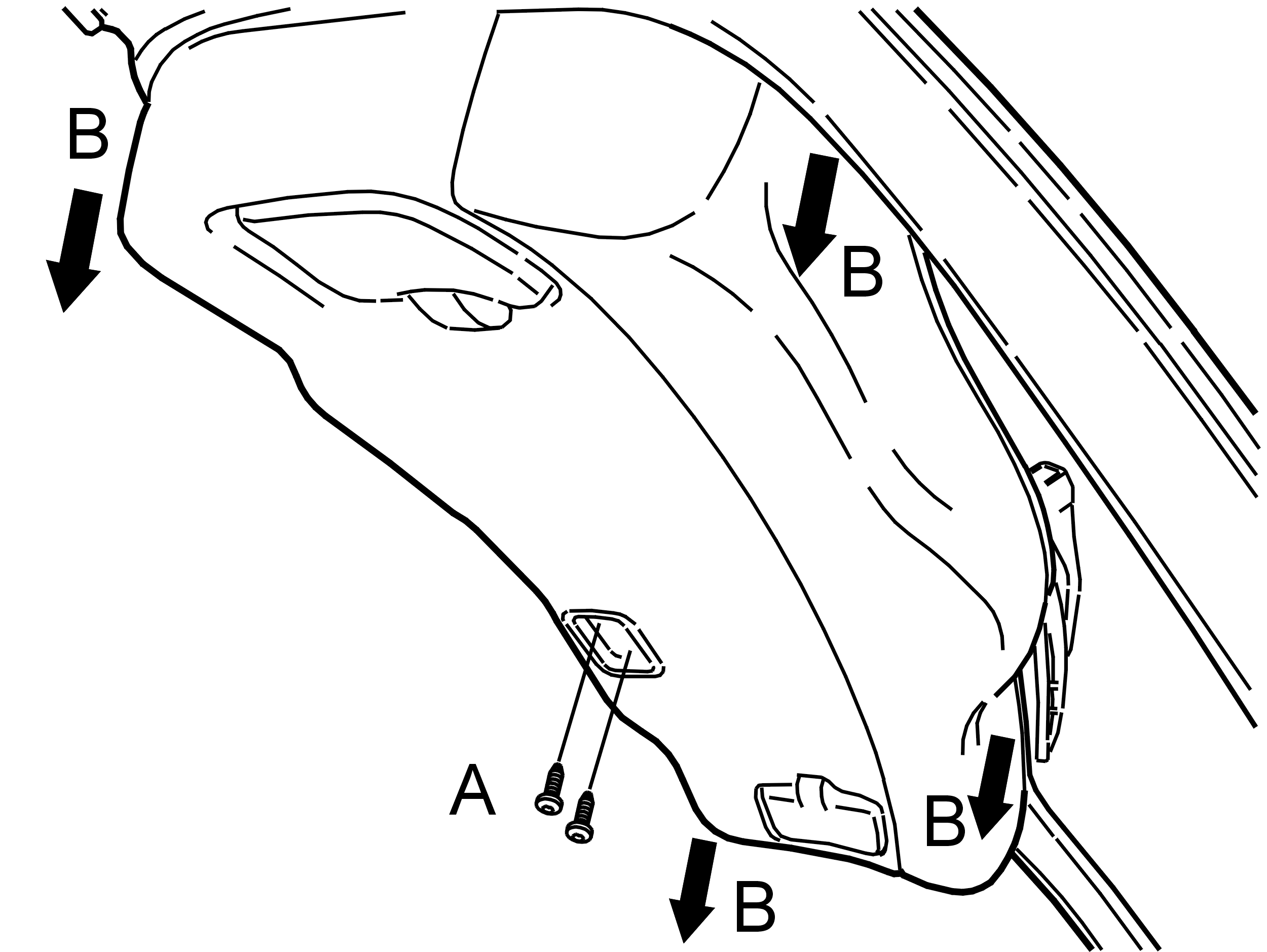

Снимите:

• винты (x 2, A) во внутренней ручке задней двери автофургона
• панель задней двери автофургона, захватив края и осторожно стянув. Эта панель закреплена по краям зажимами (B).

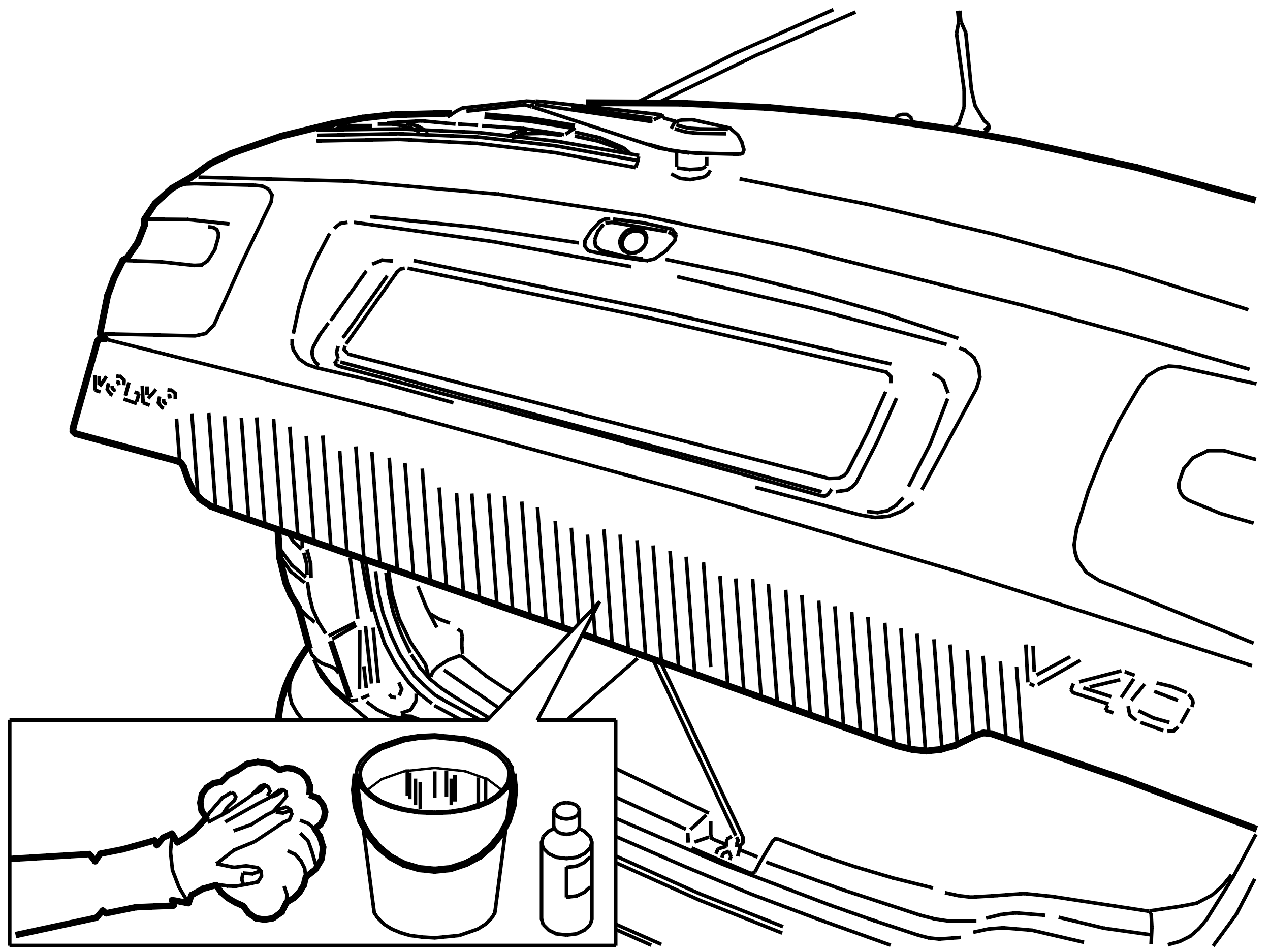

Очистка

Очистите нижний край задней двери автофургона, вытрите насухо и закрепите в подходящем положении для установки шаблонов.Очистите окрашенную поверхность смесью из 30% жидкости омывателя ветрового стекла и 70% воды. Вытрите насухо.

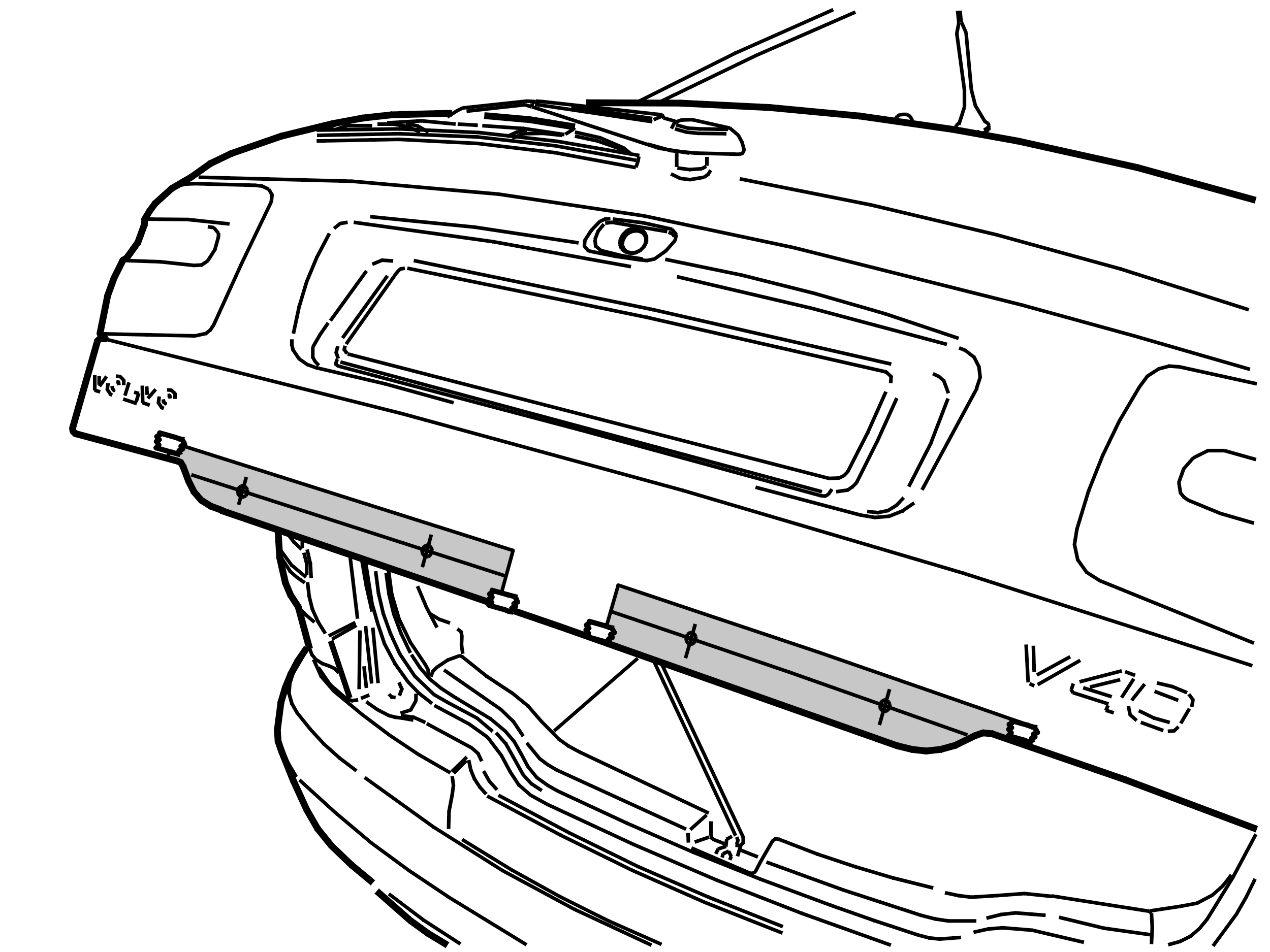

Расположение шаблонов

• Вырежьте шаблоны
• Расположите шаблоны в нижних углах задней двери автофургона. Края должны совпадать с краями задней двери автофургона
• Прикрепите шаблоны на место лентой.

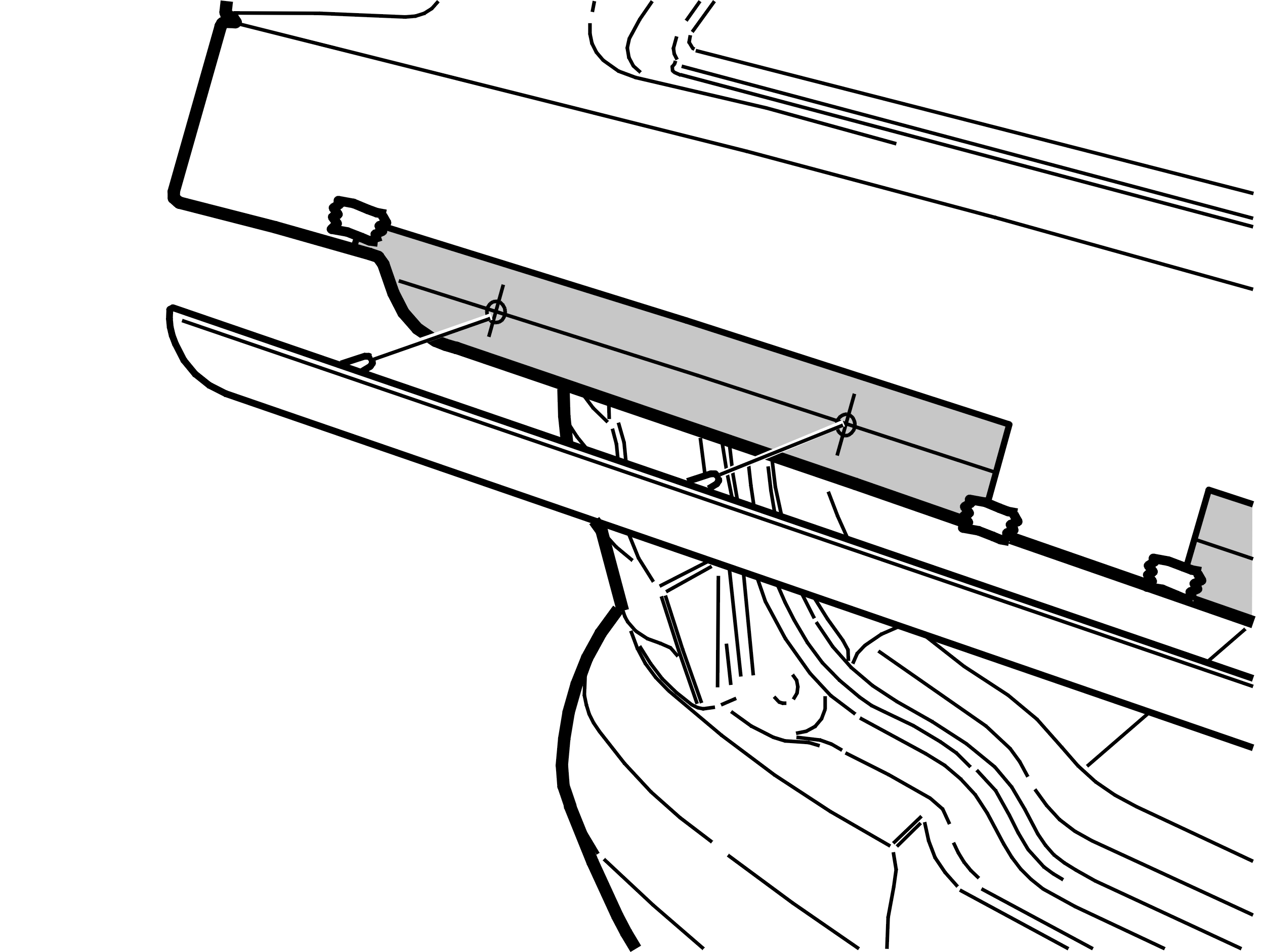

Расположите хромированный профиль (из комплекта) на нижнем крае задней двери автофургона. Убедитесь, что четыре крепежных выступа хромированного профиля (два крепежных выступа показаны на иллюстрации) расположены напротив помеченных отверстий в двух шаблонах.Если отверстия не соответствуют, отрегулируйте положение шаблонов по отношению к положению крепежных выступов хромированного профиля. Затем убедитесь, что шаблоны не съезжают вбок, из-за чего хромированный профиль может быть сдвинут слишком далеко влево или вправо.

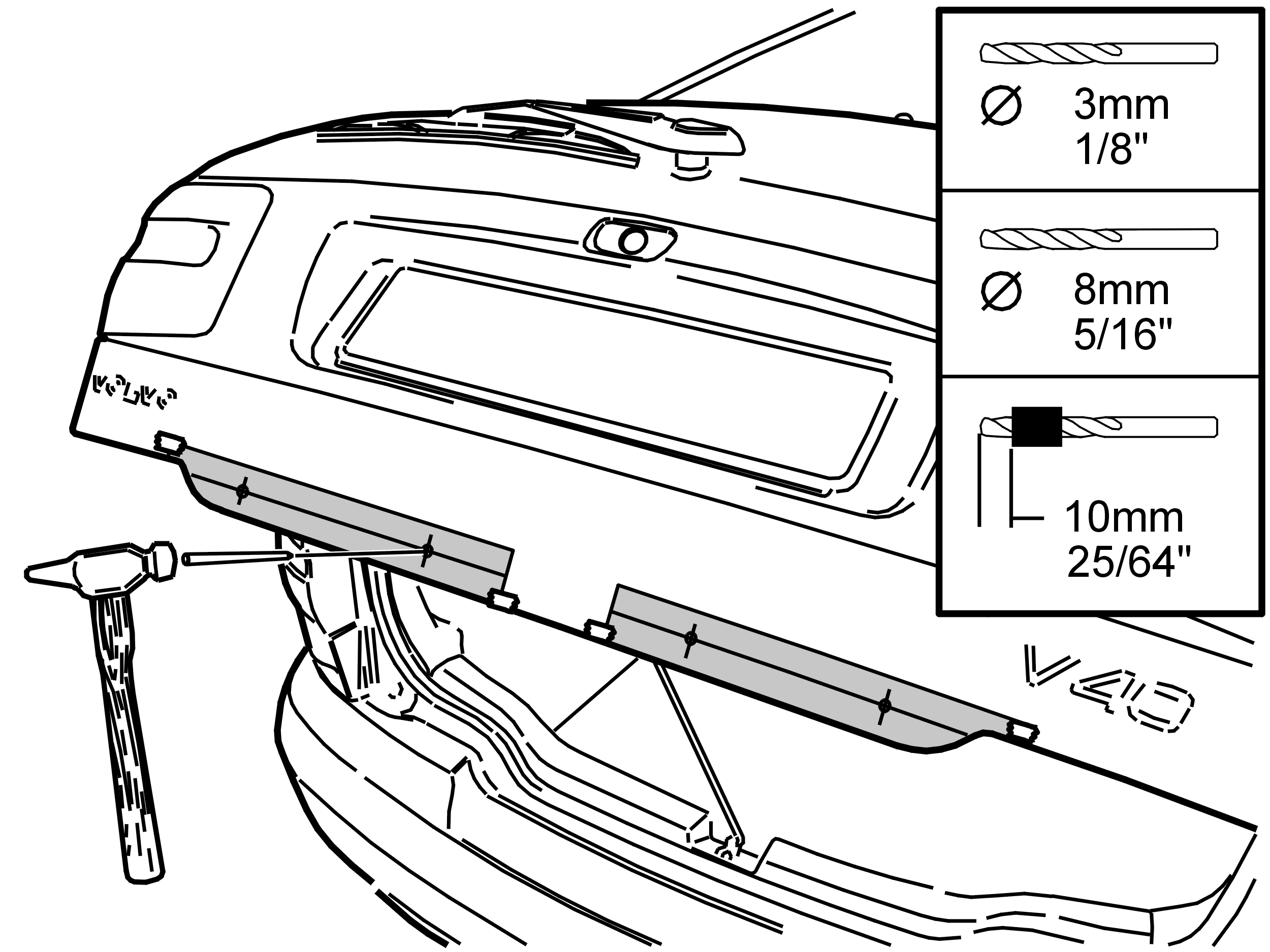

Проделывание отверстий

• Отметьте четыре отверстия в задней двери автофургона при помощи кернера
• Снимите два шаблона
• Сначала просверлите отверстия сверлом Ø3 мм, а затем сверлом Ø8 мм. Используйте ограничитель сверления 10 мм для более крупного сверла
• Закруглите края отверстий и произведите их антикоррозийную обработку.

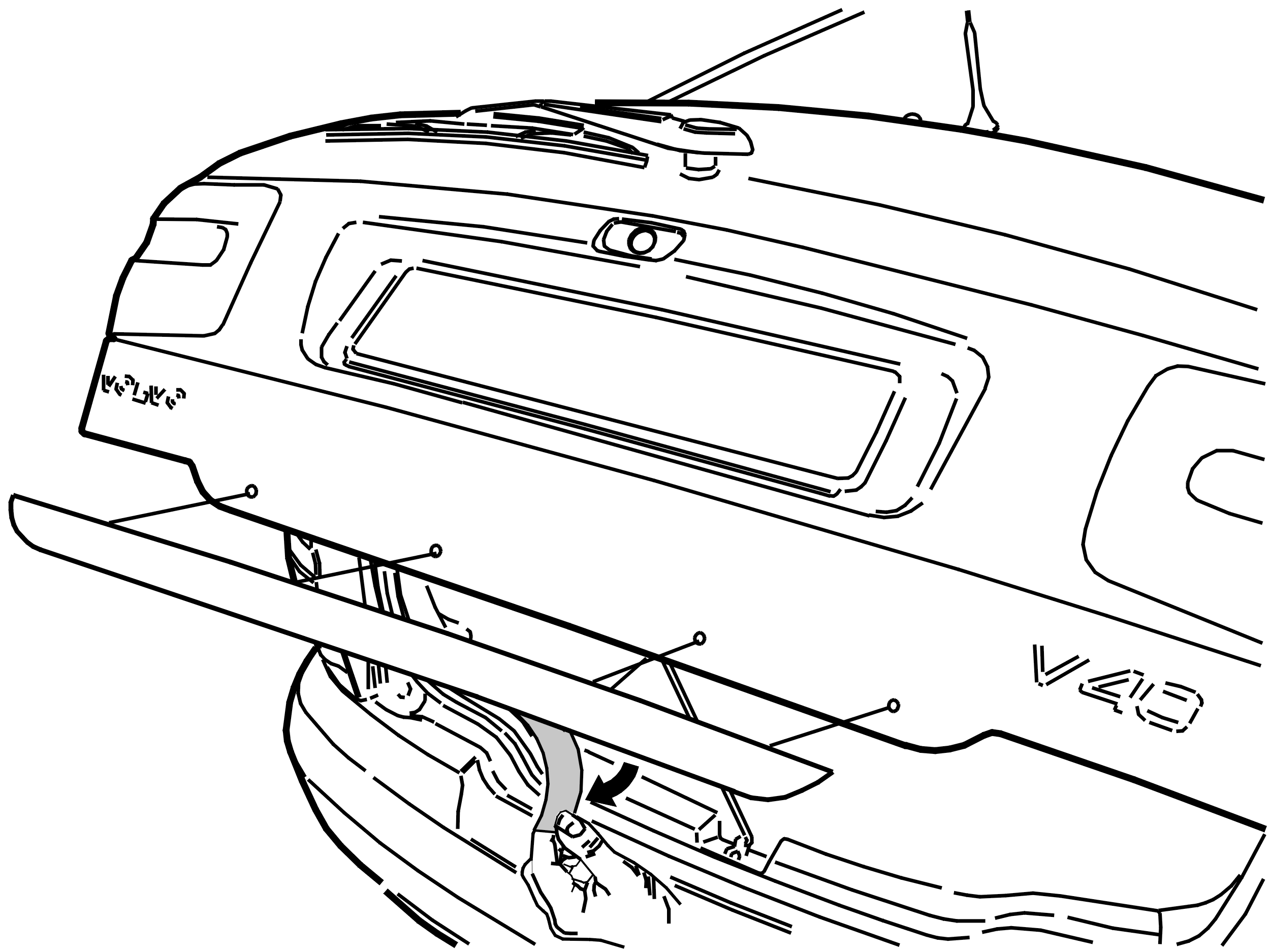

Установка хромированного профиля

• Снимите подкладку с хромированного профиля и вставьте крепежные выступы в просверленные отверстия
• Осторожно вдавите хромированный профиль в отверстия в задней двери автофургона. Нажмите так, чтобы лента прикрепилась к задней двери автофургона. Нажимайте на всю поверхность хромированного профиля, пока лента не приклеится надежно
• Удалите стружку внутри задней двери автофургона
• Установите заново панель задней двери автофургона.

Примечание: Не мойте автомобиль и не подвергайте хромированный профиль никаким нагрузкам в течение 24 часов.
