Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | — | 2002–2006 |
| U= | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк. = | Напряжение аккумулятора (В) | f = | Частота в Герцах (Гц) |
| Uнизк. = | Напряжение приблизительно 0 В | t= | Время в секундах |
| PWM = | Сигнал, модулированный по длительности импульса, в % |

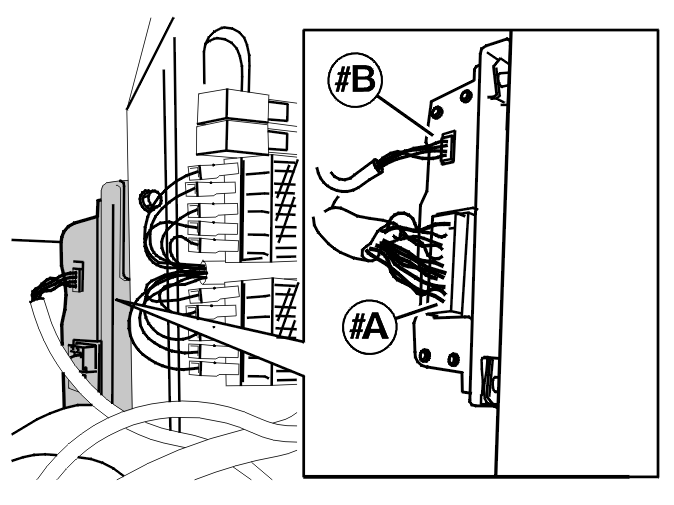

Модуль управления разделением заднего звукового сигнала, замена (RAS)
Таблица сигналов
| Вывод | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|
| #A1 | Напряжение электропитания аккумулятора | Uакк. | - |
| #A2 | Правый аудио выход, звуковой канал 2 | - | Сигнальный канал наушников 2, низкий уровень звукового сигнала |
| #A3 | Левый аудио выход, звуковой канал 2 | - | Сигнальный канал наушников 2, низкий уровень звукового сигнала |
| #A4 | Питание 15 | Uакк. | - |
| #A5 | Левый аудио выход, звуковой канал 1 | - | Сигнальный канал наушников 1, низкий уровень звукового сигнала |
| #A6 | Правый аудиовыход, звуковой канал 1 | - | Сигнальный канал наушников 1, низкий уровень звукового сигнала |
| #A7 | - | - | - |
| #A8 | Сигнал громкоговорителя, слева (L-) | U=Ulow | Задние громкоговорители, звуковой сигнал высокого уровня |
| #A9 | Сигнал громкоговорителя, слева (R-) | - | Задние громкоговорители, звуковой сигнал высокого уровня |
| #A10 | Сигнал динамика, слева (R+) | - | Задние громкоговорители, звуковой сигнал высокого уровня |
| #A11 | Сигнал динамика, слева (L+) | - | Задние громкоговорители, звуковой сигнал высокого уровня |
| #A12 | Входящий звуковой сигнал громкоговорителя (L+) | - | Модуль разделения звукового сигнала (RAS) получает звуковые сигналы от стандартной системы и обрабатывает звук |
| #A13 | Внешнее питание | Uнизк. | - |
| #A14 | - | - | - |
| #A15 | Заземление звукового сигнала | - | - |
| #A16 | - | - | - |
| #A17 | - | - | - |
| #A18 | Переключатель каналов, масса | 0 В = сигнал отсутствует5 В = звук левого экрана в громкоговорителе (основном)7,5 В = звук правого экрана в громкоговорителе (основном) | Звук для пассажира слева всегда подается на левую гарнитуру и наоборот. |
| #A19 | - | - | - |
| #A20 | - | - | - |
| #A21 | Входящий звуковой сигнал громкоговорителя (R-) | Переменное напряжение при наличии звука в динамике панели приборов | Задний модуль разделения звукового сигнала (RAS) получает звуковые сигналы от стандартной системы и обрабатывает звук |
| #A22 | Входящий звуковой сигнал громкоговорителя (R+) | - | Задний модуль разделения звукового сигнала (RAS) получает звуковые сигналы от стандартной системы и обрабатывает звук |
| #A23 | Входящий звуковой сигнал громкоговорителя (L-) | - | Задний модуль разделения звукового сигнала (RAS) получает звуковые сигналы от стандартной системы и обрабатывает звук |
| #A24 | - | - | - |
Таблица сигналов
| Вывод | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|
| #B1 | Подача ИК сигнала | 5 В | Гарнитура с передатчиком ИК сигнала |
| #B2 | ИК сигнал высокого уровня звука | Низкий уровень | Скручено |
| #B3 | ИК сигнал низкого уровня звука | Низкий уровень | Скручено |
| #B4 | Заземление | Uнизк. | - |
