Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | — | 2002–2006 |
| U= | Напряжение постоянного тока в Вольтах (В) | Ubat= | Напряжение аккумулятора (В) |
|---|---|---|---|
| U low= | Напряжение приблизительно 0 В |

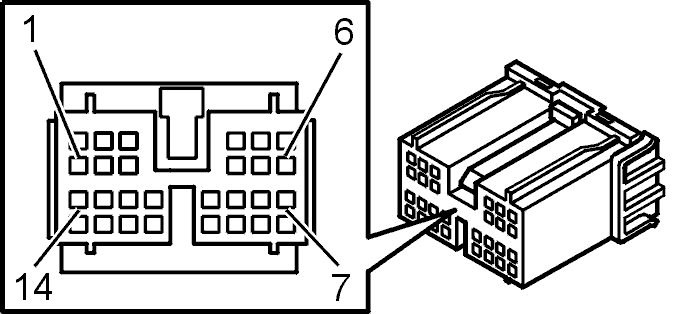

| Вывод в разъеме N1 модуля управления | Название сигнала | Тип сигнала | Другие | |
|---|---|---|---|---|
| N1-1 | VIDEO-in | Видеосигнал, телевидение | 1 Вp-p+-0,2 В | |
| N1-2 | C-SYNC-in | Комбинированный синхросигнал, телевидение | 0 - 5 В | |
| N1-3 | - | - | - | |
| N1-4 | - | - | - | |
| N1-5 | - | - | - | |
| N1-6 | +B-TV | Питание 30 на телевизионный тюнер | - | |
| N1-7 | GND-TV | Заземление сигнала, телевидение | - | |
| N1-8 | SHIELD-GND | Заземление экрана | - | |
| N1-9 | +B | Питание 30 на модуль управления M2D | - | |
| N1-10 | RHEO+-in | Фоновая подсветка, телевидение | U bat,когда нажат выключатель ЯРКОСТЬ (BRIGHTNESS) | |
| N1-11 | REMOCON-out | Дистанционное управление, телевидение | несущая 33,3 кГц, когда кнопка пульта дистанционного управления нажата | |
| N1-12 | - | - | - | |
| N1-13 | GND | Масса | - | |
| N1-14 | - | - | - | |
| Вывод в разъеме N4 модуля управления | Название сигнала | Тип сигнала | Другие | |
|---|---|---|---|---|
| N4-1 | MSCK | Сигнал часов | Протокол melbus | |
| N4-2 | SIG-GND | Заземление сигнала | - | |
| N4-3 | EXT-ACC | питание 15 | - | |
| N4-4 | MDATA | Сигнал данных | Протокол melbus | |
| N4-5 | MBUSY | Сигнал занятости | Протокол melbus | |
| N4-6 | LCH-OUT | Левый звуковой канал | 150 м Vrms +/- 38 мВ (1 кГц 30% мод) | |
| N4-7 | RCH-OUT | Правый звуковой канал | 150 м Vrms +/- 38 мВ (1 кГц 30% мод) | |
| N4-8 | - | - | - | |
| H | FG | Заземление экрана | - | |
| Вывод в разъеме N5 модуля управления | Название сигнала | Тип сигнала | Другие | |
|---|---|---|---|---|
| N5-1 | SIG-GND | Заземление сигнала | - | |
| N5-2 | LCH-IN | Левый звуковой канал | 150 м Vrms +/- 38 мВ (1 кГц 30% мод) | |
| N5-3 | - | - | - | |
| N5-4 | RCH-IN | Правый звуковой канал | 150 м Vrms +/- 38 мВ (1 кГц 30% мод) | |
| N5-5 | - | - | - | |
| N5-6 | - | - | - | |
| N5-7 | - | - | - | |
| N5-8 | - | - | - | |
| N5-9 | - | - | - | |
| N5-10 | EXT-ACC | питание 15 | - | |
| N5-11 | MBUSY | Сигнал занятости | Протокол melbus | |
| N5-12 | MSCK | Сигнал часов | Протокол melbus | |
| N5-13 | MDATA | Сигнал данных | Протокол melbus | |
| H | FG | Заземление экрана | - | |
Примечание: Перед снятием показаний измерительный блок должен быть подсоединен и вывод заземления должен быть проверен. См. .
| Напряжение постоянного тока в Вольтах (В) | Ulow = Напряжение около В |
|---|---|
| Ubat = Напряжение аккумулятора |
Выводы M1-M16 телевизионного приемника соответствуют выводам #25-#40 на измерительном блоке.
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Включите зажигание | Другие |
|---|---|---|---|---|
| M1 | #25 | Видеосигнал, телевидение | Аналоговый сигнал | 1 В p-p +/- 0,2 В |
| M2 | #26 | Синхронизирующий сигнал, ТВ | Цифровой сигнал | 0-5 В |
| M3 | #27 | - | - | - |
| M4 | #28 | - | - | - |
| M5 | #29 | - | - | - |
| M6 | #30 | - | - | - |
| M7 | #31 | питание 30 | Ubat | - |
| M8 | #32 | Заземление сигнала, телевизионные сигналы | Ulow | - |
| M9 | #33 | Заземление экрана, телевизионные сигналы | Ulow | - |
| M10 | #34 | - | - | - |
| M11 | #35 | - | - | - |
| M12 | #36 | - | - | - |
| M13 | #37 | Сигнал, дистанционное управление, телевидение | Цифровой сигнал | несущая волна 33,3 кГц, когдадистанционное управление нажато |
| M14 | #38 | - | - | - |
| M15 | #39 | Заземление (Измерено относительно отрицательной клеммы аккумулятора) | Ulow | - |
| M16 | #40 | - | - | - |
