Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2002–2009 |
| S80 (-06) | — | 2002–2006 |
| V70 (00-08) | — | 2002–2008 |
| V70 XC (01-) / XC70 (-07) | — | 2002–2007 |
Подсоединение измерительного блока и проверка вывода заземления
Примечание: Перед снятием показаний измерительный блок должен быть подсоединен и вывод заземления должен быть проверен. См. Проверка выводов заземления.
Определения
| Напряжение постоянного тока в Вольтах (В) | Ulow = Масса, защитное заземление |
|---|---|
| Ubat = Напряжение аккумулятора |
Модуль управления системы дорожной информации (RTI)
Перед снятием показаний, прочтите Подсоединение измерительного блока и проверка вывода заземления.Выводы D1-D5 модуля управления системы дорожной информации (RTI) соответствуют выводам #22-#26 на измерительном блоке.
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| D1 | #22 | Питание 30 (электропитание от аккумулятора) | Ubat | - |
| D2 | #23 | - | - | - |
| D3 | #24 | Сигнал CANH | U=2,5-4,0 В | - |
| D4 | #25 | Сигнал CANL | U=1,0-2,5 В | - |
| D5 | #26 | Заземление (Измерено относительно отрицательной клеммы аккумулятора) | Ulow | - |

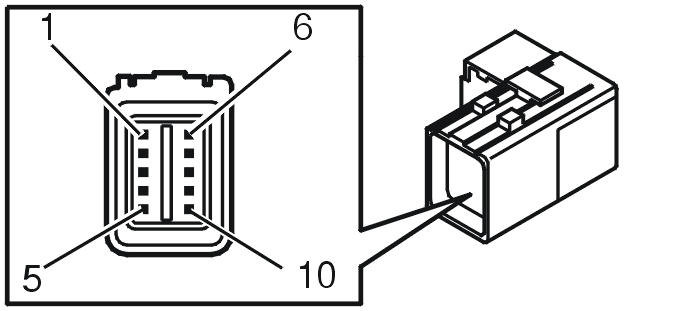

Модуль управления системы дорожной информации (RTI) (на телевизионный приемник)
Перед снятием показаний, прочтите Подсоединение измерительного блока и проверка вывода заземления.Выводы B1-B10 модуля управления системы дорожной информации (RTI) соответствуют выводам #1-#10 на измерительном блоке.
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| B1 | #1 | Заземление (Измерено относительно отрицательной клеммы аккумулятора) | Ulow | - |
| B2 | #2 | Заземление экрана, телевизионные сигналы | Ulow | |
| B3 | #3 | Заземление сигнала, телевизионные сигналы | Ulow | - |
| B4 | #4 | Видеосигнал, телевидение | Аналоговый сигнал | 1 В p-p +/- 0,2 В |
| B5 | #5 | Сигнал, дистанционное управление, телевидение | Цифровой сигнал | несущая волна 33,3 кГц, когда кнопка пульта дистанционного управления нажата |
| B6 | #6 | - | - | - |
| B7 | #7 | - | - | - |
| B8 | #8 | - | - | - |
| B9 | #9 | - | - | - |
| B10 | #10 | Питание 30 (электропитание от аккумулятора) | Ubat | Выходной сигнал на телевизионный тюнер |

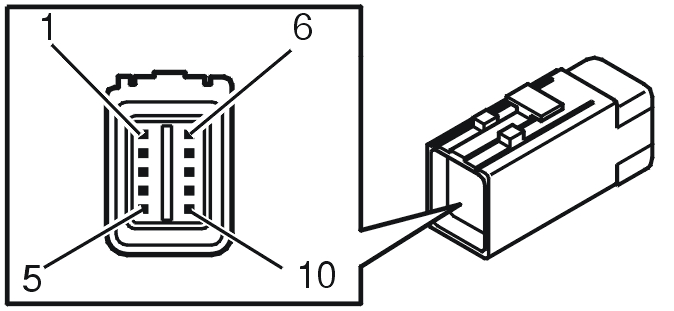

Модуль управления системы дорожной информации (RTI) (на дисплей)
Перед снятием показаний, прочтите Подсоединение измерительного блока и проверка вывода заземления.Выводы C1-C10 модуля управления системы дорожной информации (RTI) соответствуют выводам #1-#10 на измерительном блоке.
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| C1 | #1 | Сигнал цвета (красный), экран | Аналоговый сигнал при изображении красного цвета | 0,714 В p-p |
| C2 | #2 | Сигнал цвета (зеленый), дисплей | Аналоговый сигнал при изображении зеленого цвета | 0,714 В p-p |
| C3 | #3 | - | - | - |
| C4 | #4 | Последовательная шина на дисплей | Цифровой сигнал | Полудуплексная связь, синхронизатор старт-стоп, 2400 бит/сек |
| C5 | #5 | Сигнал, дистанционное управление экрана дисплея | Цифровой сигнал | несущая волна 38 кГц, когда кнопка пульта дистанционного управления нажата |
| C6 | #6 | Сигнал цвета (синий), экран | Аналоговый сигнал при изображении синего цвета | 0,714 В p-p |
| C7 | #7 | Заземление экрана, видеосигналы | Ulow | - |
| C8 | #8 | Комбинированный синхросигнал, экран дисплея | Аналоговый сигнал | 0-5 В |
| C9 | #9 | - | - | - |
| C10 | #10 | Видеосигнал на дисплей | Аналоговый сигнал | 1 В p-p +/- 0,2 В |
| H | - | Заземление экрана, кабель на экран | Ulow | - |
Модуль управления системы дорожной информации (RTI) (на блок звуковоспроизведения)
Перед снятием показаний, прочтите Подсоединение измерительного блока и проверка вывода заземления.Выводы E1-E8 модуля управления системы дорожной информации (RTI) соответствуют выводам #16-#23 на измерительном блоке.
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| E1 | #16 | Сигнал часов на блок звуковоспроизведения | Цифровой сигнал | Протокол melbus |
| E2 | #17 | Заземление сигнала, звук | Ulow | - |
| E3 | #18 | Питание 15 | Ubat | - |
| E4 | #19 | Сигнал даты на блок звуковоспроизведения | Цифровой сигнал | Протокол melbus |
| E5 | #20 | Сигнал "занято" на блок звуковоспроизведения | Цифровой сигнал | Протокол melbus |
| E6 | #21 | Левый звуковой канал | Переменный ток на звуке к громкоговорителям | 150 мВ rms +/- 38 мВ(1 кГц 30% мод) |
| E7 | #22 | Правый звуковой канал | Переменный ток на звуке к громкоговорителям | 150 мВ rms +/- 38 мВ(1 кГц 30% мод) |
| E8 | #23 | Канал голосовой навигации | Переменный ток на звуке к громкоговорителям (для голосовой навигации) | 150 мВ rms +/- 38 мВ(1 кГц 30% мод) |
| H | Заземление экрана, кабель на блок звуковоспроизведения | Ulow | - |
Модуль управления системы дорожной информации (RTI) (на телевизионный приемник)
Перед снятием показаний, прочтите Подсоединение измерительного блока и проверка вывода заземления.Выводы F1-F13 модуля управления системы дорожной информации (RTI) соответствуют выводам #1-#13 на измерительном блоке.
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| F1 | #1 | Заземление сигнала | Ulow | - |
| F2 | #2 | Левый звуковой канал | Переменный ток при звуке на громкоговоритель | 150 мВ rms +/- 38 мВ(1 кГц 30% мод) |
| F3 | #3 | - | - | - |
| F4 | #4 | Правый звуковой канал | Переменный ток при звуке на громкоговоритель | 150 мВ rms +/- 38 мВ(1 кГц 30% мод) |
| F5 | #5 | - | - | - |
| F6 | #6 | Канал голосовой навигации | Переменный ток при звуке на громкоговоритель (во время голосовой навигации) | 150 мВ rms +/- 38 мВ(1 кГц 30% мод) |
| F7 | #7 | - | - | - |
| F8 | #8 | - | - | - |
| F9 | #9 | - | - | - |
| F10 | #10 | Питание 15 | Ubat | - |
| F11 | #11 | Сигнал "занято" на телевизионный приемник | Цифровой сигнал | Протокол melbus |
| F12 | #12 | Сигнал часов на телевизионный приемник | Цифровой сигнал | Протокол melbus |
| F13 | #13 | Сигнал данных на телевизионный приемник | Цифровой сигнал | Протокол melbus |
| H | Заземление экрана, кабель на телевизионный приемник | Ulow | - |
Модуль управления системы дорожной информации (RTI) (на антенну глобальной системы местоопределения, серый разъем)
Перед снятием показаний, прочтите Подсоединение измерительного блока и проверка вывода заземления.
| Вывод модуля управления | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|
| G1 | Электропитание и сигнал глобальной системы местоопределения | Аналоговый сигнал | Питание 5 В (постоянный ток),сигнал 1,575 ГГц |
| G2 | Заземление экрана | Ulow | - |
Модуль управления системы дорожной информации (RTI) (на антенну канала сообщений о дорожном движении (FM-MPX), коричневый разъем)
Перед снятием показаний, прочтите Подсоединение измерительного блока и проверка вывода заземления.
| Вывод модуля управления | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|
| H1 | Сигнал антенны | Аналоговый сигнал | - |
| H2 | Заземление экрана | Ulow | - |
Дисплей (на модуль управления системы дорожной информации (RTI))
Перед снятием показаний, прочтите Подсоединение измерительного блока и проверка вывода заземления.Выводы дисплея J1-J10 соответствуют выводам #1-#10 на измерительном блоке.
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| J1 | #1 | Сигнал цвета (красный), экран | Аналоговый сигнал при изображении красного цвета | 0,714 В p-p |
| J2 | #2 | Сигнал цвета (зеленый), дисплей | Аналоговый сигнал при изображении зеленого цвета | 0,714 В p-p |
| J3 | #3 | - | - | - |
| J4 | #4 | Последовательная шина на дисплей | Цифровой сигнал | Полудуплексная связь, синхронизатор старт-стоп, 2400 бит/сек |
| J5 | #5 | Сигнал, дистанционное управление дисплея | Цифровой сигнал | несущая волна 38 кГц, когда кнопка пульта дистанционного управления нажата |
| J6 | #6 | Сигнал цвета (синий), экран | Аналоговый сигнал при изображении синего цвета | 0,714 В p-p |
| J7 | #7 | Заземление экрана, видеосигналы | Ulow | - |
| J8 | #8 | Комбинированный синхросигнал, экран дисплея | Аналоговый сигнал | 0-5 В |
| J9 | #9 | - | - | - |
| J10 | #10 | Видеосигнал на дисплей | Аналоговый сигнал | 1 В p-p +/- 0,2 В |
| H | - | Заземление экрана, кабель на экран | Ulow | - |
Дисплей
Перед снятием показаний, прочтите Подсоединение измерительного блока и проверка вывода заземления.Выводы дисплея K1-K5 соответствуют выводам #1-#5 на измерительном блоке.
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| K1 | #1 | Питание 30 (электропитание от аккумулятора) | Ubat | - |
| K2 | #2 | Питание 30 (электропитание от аккумулятора) | Ubat | - |
| K3 | #3 | Питание 15 | Ubat | - |
| K4 | #4 | Заземление (Измерено относительно отрицательной клеммы аккумулятора) | Ulow | - |
| K5 | #5 | Заземление (Измерено относительно отрицательной клеммы аккумулятора) | Ulow | - |
Телевизионный приемник (на модуль управления системы дорожной информации (RTI))
Перед снятием показаний, прочтите Подсоединение измерительного блока и проверка вывода заземления.Выводы M1-M16 телевизионного приемника соответствуют выводам #25-#40 на измерительном блоке.
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| M1 | #25 | Видеосигнал, телевидение | Аналоговый сигнал | 1 В p-p +/- 0,2 В |
| M2 | #26 | - | - | - |
| M3 | #27 | - | - | - |
| M4 | #28 | - | - | - |
| M5 | #29 | - | - | - |
| M6 | #30 | - | - | - |
| M7 | #31 | Питание 30 | Ubat | От системы дорожной информации (RTI) |
| M8 | #32 | Заземление сигнала, телевизионные сигналы | Ulow | - |
| M9 | #33 | Заземление экрана, телевизионные сигналы | Ulow | - |
| M10 | #34 | - | - | - |
| M11 | #35 | - | - | - |
| M12 | #36 | - | - | - |
| M13 | #37 | Сигнал, дистанционное управление, телевидение | Цифровой сигнал | несущая волна 33,3 кГц, когдадистанционное управление нажато |
| M14 | #38 | - | - | - |
| M15 | #39 | Заземление (Измерено относительно отрицательной клеммы аккумулятора) | Ulow | - |
| M16 | #40 | - | - | - |
Телевизионный приемник (на видео)
Перед снятием показаний, прочтите Подсоединение измерительного блока и проверка вывода заземления.Выводы N1-N10 телевизионного приемника соответствуют #1-#10 на измерительном блоке.
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| N1 | #1 | - | - | - |
| N2 | #2 | - | - | - |
| N3 | #3 | - | - | - |
| N4 | #4 | - | - | - |
| N5 | #5 | Видеосигнал | - | - |
| N6 | #6 | Заземление сигнала, видеосигналы | Ulow | - |
| N7 | #7 | Левый звуковой канал | Переменный ток при звуке на громкоговоритель | 150 мВ rms +/- 38 мВ(1 кГц 30% мод) |
| N8 | #8 | Правый звуковой канал | Переменный ток при звуке на громкоговоритель | 150 мВ rms +/- 38 мВ(1 кГц 30% мод) |
| N9 | #9 | заземление сигнала, система звуковоспроизведения | Ulow | - |
| N10 | #10 | - | - | - |
Телевизионный приемник (на модуль управления системы дорожной информации (RTI))
Перед снятием показаний, прочтите Подсоединение измерительного блока и проверка вывода заземления.Выводы O1-O8 телевизионного приемника соответствуют выводам #16-#23 на измерительном блоке.
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| O1 | #16 | Сигнал часов на телевизионный приемник | Цифровой сигнал | Протокол melbus |
| O2 | #17 | Заземление сигнала, звук | Ulow | - |
| O3 | #18 | Питание 15 | Ubat | - |
| O4 | #19 | Сигнал данных на телевизионный приемник | Цифровой сигнал | Протокол melbus |
| O5 | #20 | Сигнал "занято" на телевизионный приемник | Цифровой сигнал | Протокол melbus |
| O6 | #21 | Левый звуковой канал | Переменный ток при звуке на громкоговоритель | 150 мВ rms +/- 38 мВ(1 кГц 30% мод) |
| O7 | #22 | Правый звуковой канал | Переменный ток при звуке на громкоговоритель | 150 мВ rms +/- 38 мВ(1 кГц 30% мод) |
| O8 | #23 | Канал голосовой навигации | Переменный ток при звуке на громкоговоритель (во время голосовой навигации) | - |
| H | Заземление экрана, кабель на блок звуковоспроизведения | Ulow | - |
Телевизионный приемник (на проигрыватель компакт-дисков)
Перед снятием показаний, прочтите Подсоединение измерительного блока и проверка вывода заземления.Выводы P1-P13 телевизионного приемника соответствуют выводам #1-#13 на измерительном блоке.
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| P1 | #1 | заземление сигнала | Ulow | - |
| P2 | #2 | Левый звуковой канал | Переменный ток при звуке на громкоговоритель | 150 мВ rms +/- 38 мВ(1 кГц 30% мод) |
| P3 | #3 | - | - | - |
| P4 | #4 | Правый звуковой канал | Переменный ток при звуке на громкоговоритель | 150 мВ rms +/- 38 мВ(1 кГц 30% мод) |
| P5 | #5 | - | - | - |
| P6 | #6 | Канал голосовой навигации | Переменный ток при звуке на громкоговоритель (во время голосовой навигации) | - |
| P7 | #7 | - | - | - |
| P8 | #8 | - | - | - |
| P9 | #9 | - | - | - |
| P10 | #10 | Питание 15 | Ubat | - |
| P11 | #11 | Сигнал "занято" на телевизионный приемник | Цифровой сигнал | Протокол melbus |
| P12 | #12 | Сигнал часов на телевизионный приемник | Цифровой сигнал | Протокол melbus |
| P13 | #13 | Сигнал данных на телевизионный приемник | Цифровой сигнал | Протокол melbus |
| H | Заземление экрана, кабель на телевизионный приемник | Ulow | - |
Телевизионный приемник (на телевизионный тюнер А)
Перед снятием показаний, прочтите Подсоединение измерительного блока и проверка вывода заземления.
| Вывод модуля управления | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|
| Q1 | Электропитание и сигнал | Аналоговый сигнал | Сигнал антенны сохраняется на постоянном токеЕС: 48,5 - 87,75 MГц175,25 -229,75 MГц471,25 -855,25 MГцЯпония: 91,25 - 103,75 МГц175,25 -217,25 MГц471,25 - 765,25 MГц |
| Q2 | Электропитание и сигнал | Аналоговый сигнал | Сигнал антенны сохраняется на постоянном токеЕС: 48,5 - 87,75 MГц175,25 -229,75 MГц471,25 -855,25 MГцЯпония: 91,25 - 103,75 МГц175,25 -217,25 MГц471,25 - 765,25 MГц |
| H | Заземление экрана | Ulow | - |
Телевизионный приемник (на телевизионный тюнер В)
Перед снятием показаний, прочтите Подсоединение измерительного блока и проверка вывода заземления.
| Вывод модуля управления | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|
| R1 | Электропитание и сигнал | Аналоговый сигнал | Сигнал антенны сохраняется на постоянном токеЕС: 48,5 - 87,75 MГц175,25 -229,75 MГц471,25 -855,25 MГцЯпония: 91,25 - 103,75 МГц175,25 -217,25 MГц471,25 - 765,25 MГц |
| R2 | Электропитание и сигнал | Аналоговый сигнал | Сигнал антенны сохраняется на постоянном токеЕС: 48,5 - 87,75 MГц175,25 -229,75 MГц471,25 -855,25 MГцЯпония: 91,25 - 103,75 МГц175,25 -217,25 MГц471,25 - 765,25 MГц |
| H | Заземление экрана | Ulow | - |
