Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (07-) | — | 2012–2015A |
| S80L | — | 2012–2015 |
| V70 (08-) | — | 2012–2014 |
| XC60 | — | 2012–2015A |
| XC70 (08-) | — | 2012–2015A |
Общие сведения
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить узловые точки.
| U = | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк.= | Напряжение аккумулятора в Вольтах (В) | f = | Частота в Герцах (Гц) |
| Uнизк. = | Напряжение приблизительно 0 В | t = | Время в секундах |
| PWM = | Сигнал с широтно-импульсной модуляцией в % |
Разъем C1
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Включенный модуль управления | Разное |
|---|---|---|---|---|
| #1 | #1 | Электропитание, левый и правый экран | U = 12 B | 12 В |
| #2 | #2 | - | - | - |
| #3 | #3 | - | - | - |
| #4 | #4 | - | - | - |
| #5 | #5 | Сигнал активации, левый экран | Сигнал, когда нажимается кнопка On/Off на левом экране | Бесконечное сопротивление, когда кнопка на экране не нажата. Заземление, когда кнопка на экране нажата. |
| #6 | #6 | Сигнал активации, правый экран | Сигнал, когда нажимается кнопка On/Off на правом экране | Бесконечное сопротивление, когда кнопка на экране не нажата. Заземление, когда кнопка на экране нажата. |
| #7 | #7 | Подача напряжения на модуль управления | U = Ubat | 12 В |
| #8 | #8 | Заземление, код для дисплейных экранов | U = Uнизк. | Заземление |
| #9 | #9 | - | - | - |
| #10 | #10 | - | - | - |
| #11 | #11 | - | - | - |
| #12 | #12 | - | - | - |
| #13 | #13 | - | - | - |
| #14 | #14 | Заземление | U = Uнизк. | Заземление |

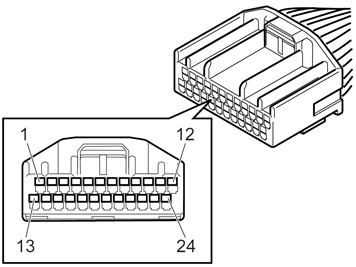

Разъем C2
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Включенный модуль управления | Разное |
|---|---|---|---|---|
| #21 | #1 | A/V, панель AUX, левый канал | Аналоговый аудиосигнал | 1000 Ом |
| #22 | #2 | A/V, панель AUX, правый канал | Аналоговый аудиосигнал | 1000 Ом |
| #23 | #3 | A/V, панель AUX, заземление | U = Uнизк. | Заземление |
| #24 | #4 | - | - | - |
| #25 | #5 | Разъем для наушников, правый экран, левый канал | Аналоговый аудиосигнал | - |
| #26 | #6 | Разъем для наушников, правый экран, правый канал | Аналоговый аудиосигнал | - |
| #27 | #7 | Разъем для наушников, правый экран, заземление | U = Uнизк. | - |
| #28 | #8 | - | - | - |
| #29 | #9 | - | - | - |
| #30 | #10 | - | - | - |
| #31 | #11 | Внутренний сигнал CAN (-) | Команда с пульта дистанционного управления | 120 Ом |
| #32 | #12 | Внутренний сигнал CAN (+) | Команда с пульта дистанционного управления | 120 Ом |
| #33 | #13 | A/V, панель AUX, видео | Аналоговый видеосигнал | Заземление |
| #34 | #14 | A/V, панель AUX, видео | Аналоговый видеосигнал | - |
| #35 | #15 | - | - | - |
| #36 | #16 | - | - | - |
| #37 | #17 | Разъем для наушников, левый экран, левый канал | Аналоговый аудиосигнал | - |
| #38 | #18 | Разъем для наушников, левый экран, правый канал | Аналоговый аудиосигнал | - |
| #39 | #19 | - | - | - |
| #40 | #20 | - | - | - |
| #41 | #21 | - | - | - |
| #42 | #22 | Разъем для наушников, левый экран, заземление | U = Uнизк. | Заземление |
| #43 | #23 | - | - | - |
| #44 | #24 | - | - | - |
Разъем C3
| Вывод модуля управления | Тип сигнала | Разное |
|---|---|---|
| #1 | Входной сигнал, сеть MOST | Оптический входной сигнал, когда активирована сеть MOST |
| #2 | Выходной сигнал, сеть MOST | Оптический выходной сигнал, когда активирована сеть MOST |
Разъем C4
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #1 | Видеосигнал, вход от IAM | Аналоговый видеосигнал | 75 Ом или 50 Ом |
| - | #2 | Видеосигнал, выход на ICM | Аналоговый видеосигнал | 75 Ом или 50 Ом |
Контактный разъем С5 (зеленый)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #C5-1 | Цифровой видеосигнал (-) от TVM | - | LVDS |
| - | #C5-2 | Цифровой видеосигнал (+) от TVM | - | LVDS |
| - | #C5-3 | Заземление, электропитание | U = Uнизк. | LVDS |
Контактный разъем C6 (белый)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #C6-1 | Цифровой видеосигнал (-) для левого монитора | - | LVDS |
| - | #C6-2 | Цифровой видеосигнал (+) для левого монитора | - | LVDS |
| - | #C6-3 | Заземление, электропитание | U = Uнизк. | LVDS |
Контактный разъем С7 (синий)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #C7-1 | Цифровой видеосигнал (-) для правого монитора | - | LVDS |
| - | #C7-2 | Цифровой видеосигнал (+) для правого монитора | - | LVDS |
| - | #C7-3 | Заземление, электропитание | U = Uнизк. | LVDS |
