Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | — | 2004–2006 |
| U= | Напряжение постоянного тока в Вольтах (В) | UAC= | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Ubat= | Напряжение аккумулятора (В) | f = | Частота в Герцах (Гц) |
| U low= | Напряжение приблизительно 0 В | t= | Время в секундах |
| PWM = | Модулированный по длительности импульса сигнал в % |

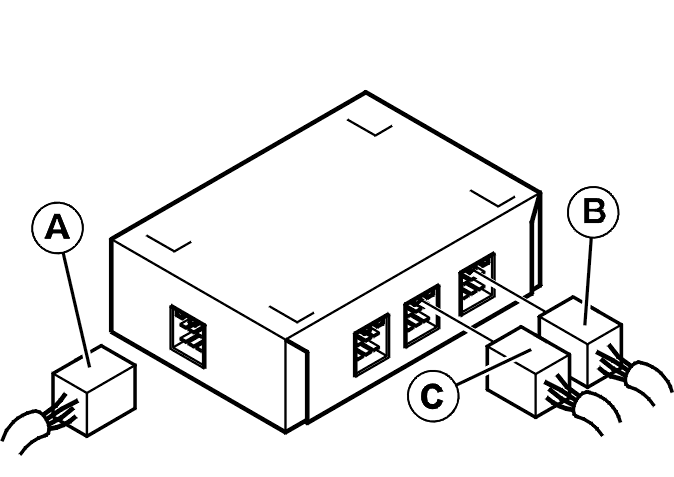

Таблица сигналов
| Вывод | Тип сигнала | Включите зажигание | Другие |
|---|---|---|---|
| #A1 | Шина данных I2C (SDA) | Сигнал данных 0-5 В | #1-#10, левый экран дисплея |
| #A2 | Синх. сигнал часов I2C (SKL) | Сигнал данных 0-5 В | - |
| #A3 | Заземление, экран дисплея | U = Ulow | Оболочка кабеля |
| #A4 | Сигнал, приемник инфракрасного излучения | - | Приемник дистанционного управления |
| #A5 | Электропитание на приемник инфракрасного излучения | 5 В | Приемник дистанционного управления |
| #A6 | Электропитание на экран дисплея (жидкокристаллический дисплей) | U=Uhigh | - |
| #A7 | Сигнал изображения | Аналоговый сигнал | - |
| #A8 | Опорный сигнал заземления, сигнал изображения и экран дисплея | U = Ulow | - |
| #A9 | Заземление на фоновую подсветку экрана дисплея | U = Ulow | Освещение жидкокристаллического дисплея |
| #A10 | Электропитание на фоновую подсветку экрана дисплея | U=Uhigh | Освещение жидкокристаллического дисплея |
| #A11 | Шина данных I2C (SDA) | Сигнал данных 0-5 В | #11-#20, правый экран дисплея |
| #A12 | Синх. сигнал часов I2C (SKL) | Сигнал данных 0-5 В | - |
| #A13 | Заземление, экран дисплея | U = Ulow | Оболочка кабеля |
| #A14 | Сигнал, приемник инфракрасного излучения | - | Приемник дистанционного управления |
| #A15 | Электропитание на приемник инфракрасного излучения | 5 В | Приемник дистанционного управления |
| #A16 | Электропитание на экран дисплея (жидкокристаллический дисплей) | U=Uhigh | - |
| #A17 | Сигнал изображения | Аналоговый сигнал | - |
| #A18 | Опорный сигнал заземления, сигнал изображения и экран дисплея | U = Ulow | - |
| #A19 | Заземление на фоновую подсветку экрана дисплея | U = Ulow | Освещение жидкокристаллического дисплея |
| #A20 | Электропитание на фоновую подсветку экрана дисплея | U = Ulow | Освещение жидкокристаллического дисплея |
Таблица сигналов
| Вывод | Тип сигнала | Включите зажигание | Другие |
|---|---|---|---|
| #B1 | Питание 15 | U=Uhigh | U=Ulow при выключенном зажигании |
| #B2 | Заземление, телевизор | U = Ulow | Заземление телевизора, выбранный порт |
| #B3 | - | - | - |
| #B4 | - | - | - |
| #B5 | - | - | - |
| #B6 | Электропитание | U=Uhigh | - |
| #B7 | - | - | - |
| #B8 | - | - | - |
| #B9 | - | - | - |
| #B10 | - | - | - |
| #B11 | - | - | - |
| #B12 | Заземление питания | U = Ulow | - |
Таблица сигналов
| Вывод | Тип сигнала | Включите зажигание | Другие |
|---|---|---|---|
| #C1 | Правый звуковой сигнал (выход), звуковой канал 1 | AC | Низкий уровень, сигнал на наушники через модуль управления разделением заднего звукового сигнала. У каждого комплекта наушников есть звуковой канал |
| #C2 | Левый звуковой сигнал (выход), звуковой канал 1 | AC | Низкий уровень, сигнал на наушники через модуль управления разделением заднего звукового сигнала. У каждого комплекта наушников есть звуковой канал |
| #C3 | - | - | - |
| #C4 | Правый звуковой сигнал (выход), звуковой канал 2 | AC | Низкий уровень, сигнал на наушники через модуль управления разделением заднего звукового сигнала. У каждого комплекта наушников есть звуковой канал |
| #C5 | Левый звуковой сигнал (выход), звуковой канал 2 | AC | Низкий уровень, сигнал на наушники через модуль управления разделением заднего звукового сигнала. У каждого комплекта наушников есть звуковой канал |
| #C6 | Переключатель каналов, система звуковоспроизведения | 0 В = сигнала совсем нет5 В = звуковой сигнал левого экрана дисплея в громкоговорителе (основной)7,5 В = звуковой сигнал правого экрана дисплея в громкоговорителе (основной) | Звук для пассажира слева всегда исходит из левых наушников и наоборот |
| #C7 | Видеосигнал (вход) | Аналоговый сигнал | Проводка к панели AUX |
| #C8 | Видеосигнал, заземление | U = Ulow | Проводка к панели AUX |
| #C9 | Правый звуковой сигнал (вход) | - | Проводка к панели AUX |
| #C10 | Левый звуковой сигнал (вход) | - | Проводка к панели AUX |
| #C11 | Заземление звукового сигнала | - | Проводка к панели AUX |
| #C12 | Заземление звукового сигнала | - | Низкий уровень, сигнал на наушники через модуль управления разделением заднего звукового сигнала |
Таблица сигналов
| Вывод | Тип сигнала | Включите зажигание | Другие |
|---|---|---|---|
| #D1 | - | - | А и В обозначают разъемы на проигрывателе дисков DVD |
| #D2 | Заземление инфракрасного опорного сигнала проигрывателя дисков DVD | U = Ulow | #A2, DVD (сигнал инфракрасного излучения, ЗАЗЕМЛ.) |
| #D3 | - | - | - |
| #D4 | Электропитание 15 и освещение для DVD | U = Ubat | Вывод #A6, DVD (освещение) и вывод #A7 (DVD, питание 15) |
| #D5 | Инфракрасный сигнал управления проигрывателя дисков DVD | U=5 В | #A1, DVD (сигнал инфракрасного излучения, вход) |
| #D6 | Электропитание | U = Ubat | #A4, DVD (бат.) |
| #D7 | Сигнал изображения | Аналоговый сигнал | #B7 DVD (видеосигнал, выход) |
| #D8 | Опорное заземление сигнала изображения | U = Ulow | #B8 DVD (видеосигнал, заземление) |
| #D9 | Правый звуковой канал | AC | #B6 DVD (звуковой сигнал, справа) |
| #D10 | Левый звуковой канал | AC | #B5 DVD (звуковой сигнал, слева) |
| #D11 | Опорное заземление звуковых каналов | U = Ulow | #B4 DVD (звуковой сигнал, заземление) |
| #D12 | Масса | U = Ulow | #A8, DVD (заземление) |
| #D13 | - | - | - |
| #D14 | - | - | - |
| #D15 | - | - | - |
| #D16 | - | - | - |
