Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | — | 2002–2006 |
| U= | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк. = | Напряжение аккумулятора (В) | f = | Частота в Герцах (Гц) |
| Uнизк. = | Напряжение приблизительно 0 В | t= | Время в секундах |
| PWM = | Сигнал, модулированный по длительности импульса, в % |

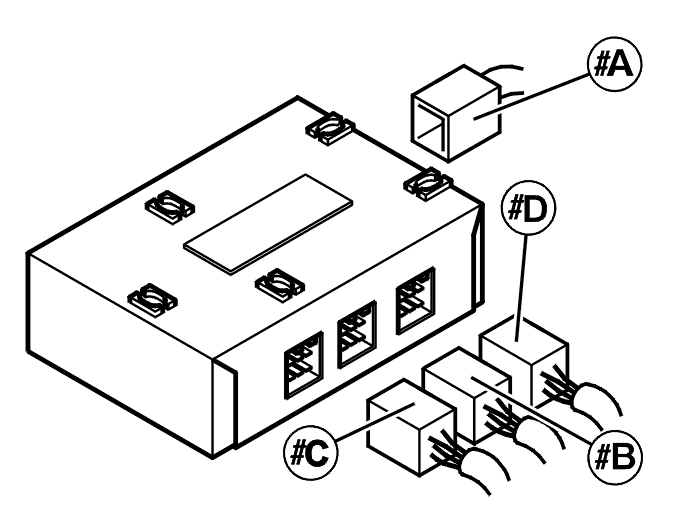

Развлекательный модуль заднего сиденья (RSE)
Таблица сигналов
| Вывод | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|
| #A1 | Шина данных I2C (SDA) | Сигнал данных 0-5 В | #1-#10 левый экран |
| #A2 | Сигнал синхронизации часов I2C (SCL) | Сигнал данных 0-5 В | - |
| #A3 | Масса, экран | U=Ulow | Оболочка кабеля |
| #A4 | Приемник инфракрасного (ИК) сигнала | - | Приемник дистанционного управления |
| #A5 | Питание приемника инфракрасного (ИК) сигнала | 5 В | Приемник дистанционного управления |
| #A6 | Питание экрана (ЖКД) | U=Uвысокий | - |
| #A7 | Видеосигнал | Аналоговый сигнал | - |
| #A8 | Относительная земля цепи видеосигнала и экран | U=Ulow | - |
| #A9 | Масса фоновой подсветки экрана | U=Ulow | Подсветка ЖК экрана |
| #A10 | Питание фоновой подсветки экрана | U=Uвысокий | Подсветка ЖК экрана |
| #A11 | Шина данных I2C (SDA) | Сигнал данных 0-5 В | #11 - #20 правый экран |
| #A12 | Сигнал синхронизации часов I2C (SCL) | Сигнал данных 0-5 В | - |
| #A13 | Масса, экран | U=Ulow | Оболочка кабеля |
| #A14 | Приемник инфракрасного (ИК) сигнала | - | Приемник дистанционного управления |
| #A15 | Питание приемника инфракрасного (ИК) сигнала | 5 В | Приемник дистанционного управления |
| #A16 | Питание экрана (ЖКД) | U=Uвысокий | - |
| #A17 | Видеосигнал | Аналоговый сигнал | - |
| #A18 | Относительная земля цепи видеосигнала и экран | U=Ulow | - |
| #A19 | Масса фоновой подсветки экрана | U=Ulow | Подсветка ЖК экрана |
| #A20 | Питание фоновой подсветки экрана | U=Ulow | Подсветка ЖК экрана |
Таблица сигналов
| Вывод | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|
| #B1 | Питание 15 | U=Uвысокий | U=Ulow при выключенном зажигании |
| #B2 | Масса ТВ | U=Ulow | Масса ТВ, выбор порта |
| #B3 | - | - | - |
| #B4 | - | - | - |
| #B5 | - | - | - |
| #B6 | Питание | U=Uвысокий | - |
| #B7 | Видеосигнал (вход) | Аналоговый сигнал | ТВ изображение |
| #B8 | Видео, сигнальное заземление | U=Ulow | ТВ изображение |
| #B9 | Правый аудио сигнал (вход) | - | звук ТВ |
| #B10 | Левый аудио сигнал (вход) | - | звук ТВ |
| #B11 | Заземление звукового сигнала | U=Ulow | звук ТВ |
| #B12 | Заземление питания | U=Ulow | - |
Таблица сигналов
| Вывод | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|
| #C1 | Правый аудиовыход, звуковой канал 1 | Переменное напряжение | Низкий уровень, сигнал в наушники через блок разделения сигнала (RAS). Каждая пара наушников имеет один аудио канал. |
| #C2 | Левый аудио выход, звуковой канал 1 | Переменное напряжение | Низкий уровень, сигнал в наушники через блок разделения сигнала (RAS). Каждая пара наушников имеет один аудио канал. |
| #C3 | - | - | - |
| #C4 | Правый аудио выход, звуковой канал 2 | Переменное напряжение | Низкий уровень, сигнал в наушники через блок разделения сигнала (RAS). Каждая пара наушников имеет один аудио канал. |
| #C5 | Левый аудио выход, звуковой канал 2 | Переменное напряжение | Низкий уровень, сигнал в наушники через блок разделения сигнала (RAS). Каждая пара наушников имеет один аудио канал. |
| #C6 | Переключатель аудио каналов | 0 В = сигнал отсутствует5 В = в динамике (основном) звук левого экрана7,5 В = в динамике (основном) звук левого экрана | Звук для пассажира слева всегда подается на левую гарнитуру и наоборот. |
| #C7 | Видеосигнал (вход) | Аналоговый сигнал | Проводка до панели AUX |
| #C8 | Видео, сигнальное заземление | U=Ulow | Проводка до панели AUX |
| #C9 | Правый аудио сигнал (вход) | - | Проводка до панели AUX |
| #C10 | Левый аудио сигнал (вход) | - | Проводка до панели AUX |
| #C11 | Заземление звукового сигнала | - | Проводка до панели AUX |
| #C12 | Заземление звукового сигнала | - | Низкий уровень, сигнал в наушники через блок разделения сигнала (RAS) |
Таблица сигналов
| Вывод | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|
| #D1 | - | - | А и В относятся к разъемам на проигрывателе DVD дисков |
| #D2 | Относительная земля цепей ИК сигнала DVD | U=Ulow | #A2 DVD (IR GND) |
| #D3 | - | - | - |
| #D4 | питание 15 В и подсветка DVD | U = Uакк. | #A6 DVD (Lighting) и #A7 (DVD 15-supply) |
| #D5 | Управляющий ИК сигнал DVD | U = 5 В | #A1 DVD (IR in) |
| #D6 | Питание | U = Uакк. | #A4 DVD (Batt) |
| #D7 | Видеосигнал | Аналоговый сигнал | #B7 DVD (Video out) |
| #D8 | Относительная масса цепей видеосигнала | U=Ulow | #B8 DVD (Video GND) |
| #D9 | Правый аудиоканал | Переменное напряжение | #B6 DVD (Audio right) |
| #D10 | Левый аудио канал | Переменное напряжение | #B5 DVD (Audio left) |
| #D11 | Относительная масса цепей аудиоканалов | U=Ulow | #B4 DVD (Audio GND) |
| #D12 | Заземление | U=Ulow | #A8 DVD (ground) |
| #D13 | - | - | - |
| #D14 | - | - | - |
| #D15 | - | - | - |
| #D16 | - | - | - |
