Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | — | 2011–2015 |
Общие сведения
Все приведенные ниже значения получены при измерении между выводами, указанными в колонке 1, и выводом #A:6 в колонке 2 (заземление питания). Это применимо, если в скобках не указано иначе.
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить выводы заземления.
Между модулем управления и компонентами может быть несколько соединений и разъемов. Более подробную информацию о соединениях и разъемах см. в соответствующем разделе Схемы электрооборудования.
| U= | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк. = | Напряжение аккумулятора в Вольтах (В) | f = | Частота в Герцах (Гц) |
| Uнизк. = | Напряжение приблизительно 0 В | t= | Время в секундах (сек) |
| PWM = | Сигнал с широтно-импульсной модуляцией в % |

Таблица сигналов, разъем А
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Холостой ход | Разное |
|---|---|---|---|---|---|
| #1 | #A:1 | Сигнал включения и диагностический сигнал для переключателя ON CALL и SOS. | Не нажата = 5 ВНажата ON CALL = около 1,5 ВНажата SOS = 0,9 В | Не нажата = 5 ВНажата ON CALL = около 1,5 ВНажата SOS = 0,9 В | Только Volvo On Call |
| #2 | #A:2 | Диагностический сигнал для переключателя ON CALL и SOS | U = 4,50 - 4,75 В | U = 4,50 - 4,75 В | Только Volvo On Call |
| #3 | #A:3 | Измерение напряжения, освещение переключателя SOS | U = 0 - 12 В | U = 0 - 12 В | Только Volvo On Call |
| #4 | #A:4 | Измерение напряжения, освещение переключателя ON CALL | U = 0 - 12 В | U = 0 - 12 В | Только Volvo On Call |
| #5 | #A:5 | Электропитание +30 | U = Ubat | U = Ubat | - |
| #6 | #A:6 | Заземление питания | U = Ulow | U = Ulow | - |
| #7 | #A:7 | Телефонная трубка, электропитание | U = Ubat | U = Ubat | - |
| #8 | #A:8 | Телефонная трубка, сигнал крэдла | - | - | Трудноизмеримо |
| #9 | #A:9 | - | - | - | - |
| #10 | #A:10 | - | - | - | - |
| #11 | #A:11 | CAN L | U = 1,5 - 2,5 В | U = 1,5 - 2,5 В | Во время связи |
| #12 | #A:12 | CАN H | U = 2,0 - 3,5 В | U = 2,0 - 3,5 В | Во время связи |
| #13 | #A:13 | Сигнальная земля, переключатели ON CALL и SOS | U = Ulow | U = Ulow | Только Volvo On Call |
| #14 | #A:14 | "Масса", вспомогательный микрофон | U = Ulow | U = Ulow | Только Volvo On Call |
| #15 | #A:15 | Сигнал, запасной микрофон | U = 5 В | U = 5 В | Только Volvo On Call |
| #16 | #A:16 | - | - | - | - |
| #17 | #A:17 | Провод сигнала столкновения из системы SRS | Сигнал, модулированный длительностью импульса = 50%Нормальное значение f = 9 - 11 ГцЗарегистрировано столкновение f = 250 Гц в течение 5 сек | Сигнал, модулированный длительностью импульса = 50%Нормальное значение f = 9 - 11 ГцЗарегистрировано столкновение f = 250 Гц в течение 5 сек | - |
| #18 | #A:18 | Телефонная трубка, "масса" | U = Ulow | U = Ulow | - |
| #19 | #A:19 | Телефонная трубка, сигнал микрофона | Переменное напряжение при воздействии звука на микрофон | Переменное напряжение при воздействии звука на микрофон | Трудноизмеримо |
| #20 | #A:20 | Телефонная трубка, сигнал громкоговорителя | Переменное напряжение при воспроизведении звука через динамик | Переменное напряжение при воспроизведении звука через динамик | Трудноизмеримо |
| #21 | #A:21 | - | - | - | - |
| #22 | #A:22 | - | - | - | - |

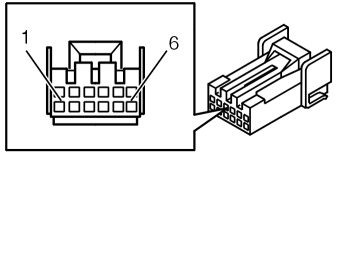

Таблица сигналов, разъем В
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Холостой ход | Разное |
|---|---|---|---|---|---|
| #21 | #B:1 | Сигнал синхронизации на SIM-карту | Цифровой сигнал | Цифровой сигнал | - |
| #22 | #B:2 | Сигнальная земля SIM-карты | U = Ulow | U = Ulow | - |
| #23 | #B:3 | Электропитание SIM-карты | - | - | - |
| #24 | #B:4 | Коммуникационный кабель SIM-карты | Цифровой сигнал | Цифровой сигнал | - |
| #25 | #B:5 | Сигнал управления SIM-карты | Цифровой сигнал | Цифровой сигнал | - |
| #26 | #B:6 | Диагностический кабель SIM-карты | Цифровой сигнал | Цифровой сигнал | 0 = вставлен держатель SIM = 1057 Ом1 = вытащен держатель SIM = 0 Ом |

Таблица сигналов, разъем С
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Холостой ход | Разное |
|---|---|---|---|---|---|
| - | #C:1 | Сигнал, антенна телефона | Сигнал антенны | Сигнал антенны | - |
| - | #C:2 | Масса, антенна телефона | U = Ulow | U = Ulow | - |

Таблица сигналов, контактный разъем D
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Холостой ход | Разное |
|---|---|---|---|---|---|
| - | #D:1 | Входной сигнал, сеть MOST | Оптический входной сигнал, когда активирована сеть MOST | Оптический входной сигнал, когда активирована сеть MOST | - |
| - | #D:2 | Выходной сигнал, сеть MOST | Оптический выходной сигнал, когда активирована сеть MOST | Оптический выходной сигнал, когда активирована сеть MOST | - |

Таблица сигналов, контактный разъем E
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Холостой ход | Разное |
|---|---|---|---|---|---|
| - | #E:1 | Сигнал, антенна GPS | Сигнал антенны | Сигнал антенны | - |
| - | #E:2 | Масса, антенна GPS | U = Ulow | U = Ulow | - |

Таблица сигналов разъема телефонной трубки
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Холостой ход | Разное |
|---|---|---|---|---|---|
| #22 | #1 | Телефонная трубка, сигнал микрофона | Переменное напряжение при воздействии звука на микрофон | Переменное напряжение при воздействии звука на микрофон | Трудноизмеримо |
| #23 | #2 | Телефонная трубка, сигнал громкоговорителя | Переменное напряжение при воспроизведении звука через динамик | Переменное напряжение при воспроизведении звука через динамик | Трудноизмеримо |
| #24 | #3 | Телефонная трубка, "масса" | U = Ulow | U = Ulow | - |
| #25 | #4 | Телефонная трубка, сигнал крэдла | - | - | Трудноизмеримо |
| #26 | #5 | Телефонная трубка, электропитание | U= примерно 10 В | U= примерно 10 В | - |

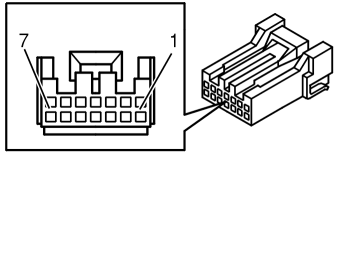

Таблица сигналов, разъем переключателя Вызов Вольво (Volvo On Call)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Холостой ход | Разное |
|---|---|---|---|---|---|
| #13 | #1 | Сигнал, запасной микрофон | U = 5 В | U = 5 В | - |
| #14 | #2 | "Масса", вспомогательный микрофон | U = Ulow | U = Ulow | - |
| #15 | #3 | Измерение напряжения, освещение переключателя SOS | U = 0 - 12 В | U = 0 - 12 В | - |
| #16 | #4 | Измерение напряжения, освещение переключателя ON CALL | U = 0 - 12 В | U = 0 - 12 В | - |
| #17 | #5 | Сигнал включения и диагностический сигнал для переключателя ON CALL и SOS. | Не нажата = 5 ВНажата ON CALL = около 1,5 ВНажата SOS = 0,9 В | Не нажата = 5 ВНажата ON CALL = около 1,5 ВНажата SOS = 0,9 В | - |
| #18 | #6 | Диагностический сигнал для переключателя ON CALL и SOS | U = 4,50 - 4,75 В | U = 4,50 - 4,75 В | - |
| #19 | #7 | Сигнальная земля, переключатели ON CALL и SOS | U = Ulow | U = Ulow | - |
