Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | — | 2002–2006 |
| V70 (00-08) | — | 2002–2008 |
| Напряжение постоянного тока в Вольтах (В) | Ulow= 0 В |
|---|---|
| Ubat = Наряжение аккумулятора |

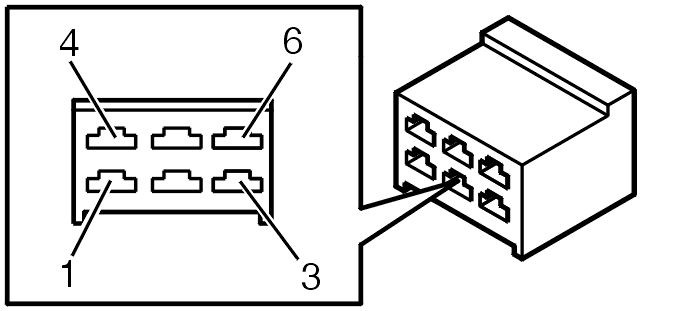

Разъем A, #A1-#A6
| Вывод модуля управления | Тип сигнала | Включите зажигание | Другие |
|---|---|---|---|
| #A1 | - | - | |
| #A2 | Сигнал реле | Ulow | Становится Ubat, когда включается зажигание и нажимается кнопка переустановки |
| #A3 | - | - | |
| #A4 | - | - | |
| #A5 | - | - | |
| #A6 | - | - |

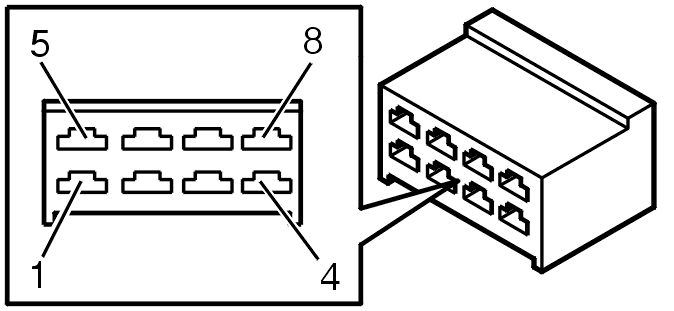

Разъем В, выводы #B1 - #B8
| Вывод модуля управления | Тип сигнала | Включите зажигание | Другие |
|---|---|---|---|
| #B1 | питание 30 | Ubat | |
| #B2 | Правый фонарь указателя поворота | Ulow | Напряжение переменного тока, когда сигнализация активирована |
| #B3 | Левый фонарь указателя поворота | Ulow | Напряжение переменного тока, когда сигнализация активирована |
| #B4 | Сигнал реле | Ubat | |
| #B5 | Фары | Ulow | Напряжение переменного тока, когда сигнализация активирована |
| #B6 | Сигнал переустановки | Ulow | |
| #B7 | Масса | Ulow | |
| #B8 | Звуковой сигнал |
