Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | — | 2004–2006 |
| U= | Напряжение постоянного тока в Вольтах (В) | UAC= | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Ubat= | Напряжение аккумулятора (В) | f = | Частота в Герцах (Гц) |
| U low= | Напряжение приблизительно 0 В | t= | Время в секундах |
| PWM = | Модулированный по длительности импульса сигнал в % |

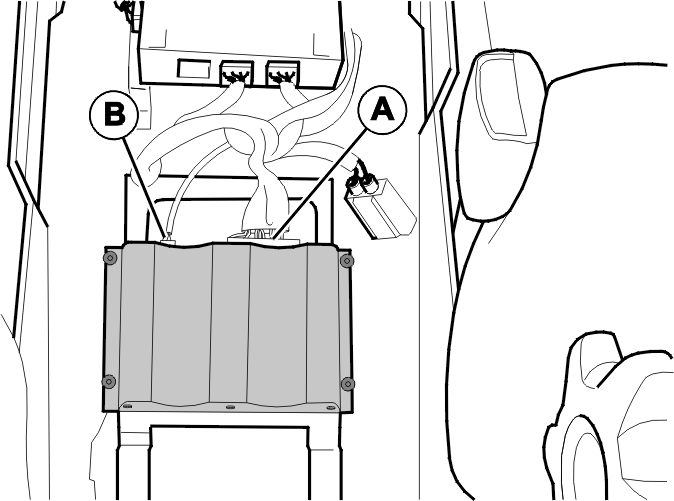

Таблица сигналов
| Вывод | Тип сигнала | Включите зажигание | Другие |
|---|---|---|---|
| #A1 | Напряжение электропитания аккумулятора | Ubat | - |
| #A2 | Правый звуковой сигнал (выход), звуковой канал 2 | - | Канал 2 сигнала наушников, звуковой сигнал низкого уровня |
| #A3 | Левый звуковой сигнал (выход), звуковой канал 2 | - | Канал 2 сигнала наушников, звуковой сигнал низкого уровня |
| #A4 | Питание 15 | Ubat | - |
| #A5 | Левый звуковой сигнал (выход), звуковой канал 1 | - | Канал 1 сигнала наушников, звуковой сигнал низкого уровня |
| #A6 | Правый звуковой сигнал (выход), звуковой канал 1 | - | Канал 1 сигнала наушников, звуковой сигнал низкого уровня |
| #A7 | - | - | - |
| #A8 | Сигнал громкоговорителя, слева (L-) | U = Ulow | Задние громкоговорители, звуковой сигнал высокого уровня |
| #A9 | Сигнал громкоговорителя, слева (R-) | - | Задние громкоговорители, звуковой сигнал высокого уровня |
| #A10 | Сигнал громкоговорителя, слева (R+) | - | Задние громкоговорители, звуковой сигнал высокого уровня |
| #A11 | Сигнал громкоговорителя, слева (L+) | - | Задние громкоговорители, звуковой сигнал высокого уровня |
| #A12 | Входящий звуковой сигнал громкоговорителя (L+) | - | Модуль управления разделением заднего звукового сигнала получает звуковые сигналы от стандартной системы и обрабатывает звук |
| #A13 | Заземление, электропитание | Ulow | - |
| #A14 | - | - | - |
| #A15 | Заземление звукового сигнала | - | - |
| #A16 | - | - | - |
| #A17 | - | - | - |
| #A18 | Заземление переключателя каналов | 0 В = сигнала совсем нет5 В = звуковой сигнал левого экрана дисплея в громкоговорителе (основной)7,5 В = звуковой сигнал правого экрана дисплея в громкоговорителе (основной) | Звук для пассажира слева всегда исходит из левых наушников и наоборот |
| #A19 | - | - | - |
| #A20 | - | - | - |
| #A21 | Входящий звуковой сигнал громкоговорителя (R-) | Переменный ток при звуке в центральном громкоговорителе | Модуль управления разделением заднего звукового сигнала получает звуковые сигналы от стандартной системы и обрабатывает звук |
| #A22 | Входящий звуковой сигнал громкоговорителя (R+) | - | Модуль управления разделением заднего звукового сигнала получает звуковые сигналы от стандартной системы и обрабатывает звук |
| #A23 | Входящий звуковой сигнал громкоговорителя (L-) | - | Модуль управления разделением заднего звукового сигнала получает звуковые сигналы от стандартной системы и обрабатывает звук |
| #A24 | - | - | - |
Таблица сигналов
| Вывод | Тип сигнала | Включите зажигание | Другие |
|---|---|---|---|
| #B1 | Электропитание системы инфракрасного излучения | 5 В | Приемник инфракрасного излучения, наушники |
| #B2 | Система инфракрасного излучения, звуковой сигнал Выс. (Hi) | Низкий уровень | Искажен |
| #B3 | Система инфракрасного излучения, звуковой сигнал Низ. (Lo) | Низкий уровень | Искажен |
| #B4 | Масса | Ulow | - |
