Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2005–2009 |
| S80 (-06) | — | 2005, 2006 |
| V70 (00-08) | — | 2005–2008 |
| V70 XC (01-) / XC70 (-07) | — | 2005–2007 |
| XC90 | — | 2005–2015 |
Общие сведения
Все приводимые ниже значения измеряются между соответствующим указанным (в колонке 1) подключением и сигнальным заземлением (#A1:10), если в скобках после значения в таблице не указано иначе.
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить выводы заземления.
| U= | Напряжение постоянного тока в Вольтах (В) | UAC= | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Ubat= | Напряжение аккумулятора в Вольтах (В) | f = | Частота в Герцах (Гц) |
| U low= | Напряжение приблизительно 0 В | t= | Время в секундах (сек) |

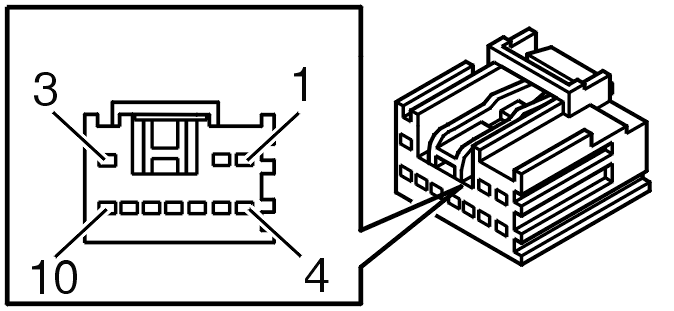

Разъем А1
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #A1 | #A1:1 | - | - | - |
| #A2 | #A1:2 | Сигнал, индикаторная лампа неисправности | Лампа не горит: U = UbatЛампа горит: U=Ulow | - |
| #A3 | #A1:3 | Электропитание, продленное X | U = Ubat | - |
| #A4 | #A1:10 | Заземление сигнала | U = Ulow | - |
| #A5 | #A1:9 | Сигнал (+), стояночный тормоз | Лампа не горит: U = UbatЛампа горит: U=Ulow | - |
| #A6 | #A1:8 | Сигнал (+), уровень тормозной жидкости | Лампа не горит: U = UbatЛампа горит: U=Ulow | - |
| #A7 | #A1:7 | CAN L | U = 1,5-2,5 В | - |
| #A8 | #A1:6 | CАN H | U = 2,5-3,5 В | - |
| #A9 | #A1:5 | CAN L | U = 1,5-2,5 В | - |
| #A10 | #A1:4 | CАN H | U = 2,5-3,5 В | - |
