Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 (06-) | — | 2006, 2007 |
Общая информация
Все приводимые ниже значения измеряются между соответствующим выводом, указанным в колонке 1, и выводом #A9, указанным в колонке 2 (заземление питания), если в скобках после значения в таблице не указано иначе.
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить выводы заземления.
| U= | Напряжение постоянного тока в Вольтах (В) | UAC= | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк.= | Напряжение аккумулятора (В) | f = | Частота в Герцах (Гц) |
| Uнизк.= | Напряжение приблизительно 0 В | t= | Время в секундах |

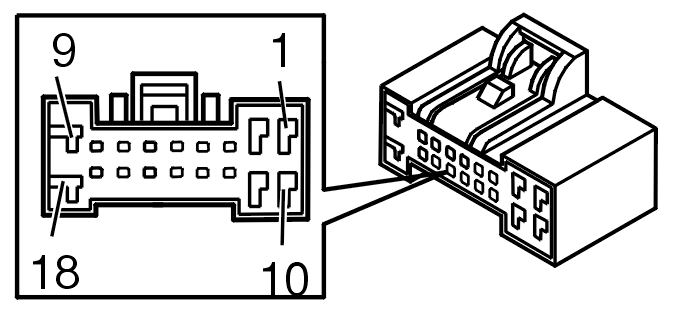

Модуль двери водителя (DDM) и модуль двери пассажира (PDM), разъем А
Таблица сигналов, разъем А
| Вывод, измерительный блок | Вывод, модуль управления | Тип сигнала | Выключение зажигания, активировано/не активировано | Включение зажигания, активировано/не активировано | Другие |
|---|---|---|---|---|---|
| #1 | A1 | Электродвигатель замка 1 (M1) | Ubat / 0 В | Ubat / 0 В | Активирован при запирании. |
| #2 | A2 | Электродвигатель запирания, общий (M2) | Ubat / 0 В | Ubat / 0 В | Активирован при отпирании |
| #3 | A3 | Кабель связи, модули управления (CАN H) | 2,5-3,5 В | 2,5-3,5 В | |
| #4 | A4 | Сигнал от управления механизма окна с сервоприводом стекла, дверь водителя, "Вверх". | 0 В | 0 В/Ubat | Активирован при поднимании стекла окна. |
| #5 | A5 | Сигнал от управления механизма окна с сервоприводом стекла, дверь водителя, "Вниз". | 0 В | 0 В/Ubat | Активирован при опускании стекла окна. |
| #6 | A6 | Управление централизованного запирания, запирание | 0 В | 0 В/Ubat | |
| #7 | A7 | Управление централизованного запирания, отпирание | 0 В | 0 В/Ubat | |
| #8 | A8 | Датчик температуры | 0 В | Ubat / 0 В | |
| #9 | A9 | Заземление | 0 В / 0 В | 0 В / 0 В | |
| #10 | A10 | Электродвигатель замка 2 (M3) | Ubat / 0 В | 0 В/Ubat | Активирован во время блокировки. |
| #11 | A11 | Заземление (31SB) | 0 В / 0 В | 0 В / 0 В | |
| #12 | A12 | Кабель связи, модули управления (CАN L) | 1,5 - 2,5 В | 1,5 - 2,5 В | |
| #13 | A13 | Кабель связи, модули управления (LIN) | 5 - 8 В | 5 - 8 В | |
| #14 | A14 | Заземление, замок двери (31D) | 0 В / 0 В | 0 В / 0 В | |
| #15 | A15 | Состояние, замок двери (DL) | 0 В в запертом положении, 12 В в незапертом положении | 0 В в запертом положении, 12 В в незапертом положении | |
| #16 | A16 | Освещение панели управления | 0 В | Uакк. | |
| #17 | A17 | Заземление, датчик температуры | 0 В / 0 В | 0 В / 0 В | |
| #18 | A18 | Электропитание | Uакк. | Uакк. |

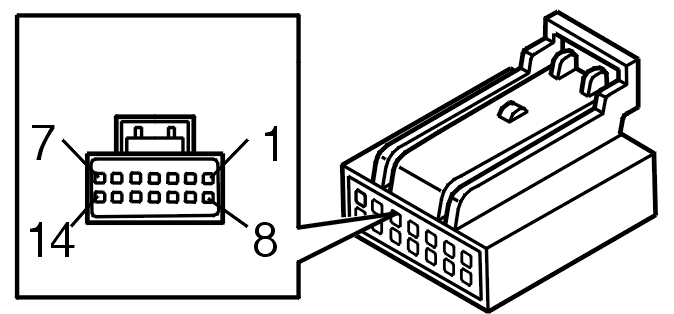

Модуль двери водителя (DDM) и модуль двери пассажира (PDM), разъем В
Таблица сигналов, разъем В
| Вывод, измерительный блок | Вывод, модуль управления | Тип сигнала | Выключение зажигания, активировано/не активировано | Включение зажигания, активировано/не активировано | Другие |
|---|---|---|---|---|---|
| #21 | B1 | Заземление, датчик температуры | 0 В / 0 В | 0 В / 0 В | |
| #22 | B2 | Датчик температуры | 0 В | Uакк. | |
| #23 | B3 | MUD (зеркало вверх и вниз) | 0 В | Ubat / 0 В | Электродвигатель дверного зеркала, вверх/вниз |
| #24 | B4 | MLR (зеркало влево и вправо) | 0 В | Ubat / 0 В | Электродвигатель дверного зеркала, влево/вправо |
| #25 | B5 | Фонарь указателя поворота, дверное зеркало | Ubat/0 В | Ubat / 0 В | |
| #26 | B6 | MF (складывание зеркала) | 0 В | Ubat / 0 В | Электродвигатель дверного зеркала, убирание / развертывание.Активирован при убирании. |
| #27 | B7 | MC (зеркало, общий) | 0 В | Ubat / 0 В | Электродвигатель дверного зеркала, общий. |
| #28 | B8 | Потенциометр дверного зеркала, опорное напряжение | 0 В | 5 В | Не используется на всех автомобилях. |
| #29 | B9 | Потенциометр дверного зеркала (вверх/вниз) | 0 В / 0 В | Между 1 - 4 В | Не используется на всех автомобилях. |
| #30 | B10 | Потенциометр дверного зеркала (вправо/влево) | 0 В / 0 В | Между 1 - 4 В | Не используется на всех автомобилях. |
| #31 | B11 | Заземление, потенциометр дверного зеркала | 0 В / 0 В | 0 В / 0 В | Не используется на всех автомобилях. |
| #32 | B12 | Заземление, обогрев дверного зеркала, освещение дверного зеркала и фонарь указателя поворота (31M) | 0 В / 0 В | 0 В / 0 В | |
| #33 | B13 | Освещение дверного зеркала | Ubat / 0 В | Ubat / 0 В | Не используется на всех автомобилях. |
| #34 | B14 | Обогрев дверного зеркала | Ubat / 0 В | Ubat / 0 В |
Модуль двери водителя (DDM) и модуль двери пассажира (PDM), разъем С
Таблица сигналов, разъем С
| Вывод, измерительный блок | Вывод, модуль управления | Тип сигнала | Выключение зажигания, активировано/не активировано | Включение зажигания, активировано/не активировано | Другие |
|---|---|---|---|---|---|
| #21 | C1 | Окно со стороны пассажира, спереди, вверх | 0 В | Ubat / 0 В | |
| #22 | C2 | Окно со стороны пассажира, спереди, вниз | 0 В | Ubat / 0 В | |
| #23 | C3 | Окно левой задней двери, вверх | 0 В | Ubat / 0 В | |
| #24 | C4 | Окно левой задней двери, вниз | 0 В | Ubat / 0 В | |
| #25 | C5 | Окно правой задней двери, вверх | 0 В | Ubat / 0 В | |
| #26 | C6 | Окно, правая задняя дверь, вниз | 0 В | Ubat / 0 В | |
| #27 | C7 | Заземление | 0 В / 0 В | 0 В / 0 В | |
| #28 | C8 | Система обеспечения комфорта - открыть - закрыть | 0 В | Ubat / 0 В | |
| #29 | C9 | Переключатель дверных зеркал | 0 В | Ubat / 0 В | |
| #30 | C10 | Переключатель направления дверных зеркал | 0 В | Ubat / 0 В | |
| #31 | C11 | Освещение управления, дверное зеркало, справа | 0 В | Ubat / 0 В | |
| #32 | C12 | Освещение управления, дверное зеркало, слева | 0 В | Ubat / 0 В | |
| #33 | C13 | Освещение управления, дверное зеркало | 0 В | Uакк. | |
| #34 | C14 | Опорное напряжение 15SB | 0 В | Uакк. |
