Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | — | 1999, 2000 |
| V70 (00-08) | — | 2000 |
Подсоединение измерительного блока и
проверка вывода заземления
Примечание: Перед снятием показаний важно
подсоединить измерительный блок и
проверить выводы заземления согласно Проверка выводов заземления.
Определения
| Напряжение постоянного тока в вольтах (В) | Ulow = Напряжение близко к 0 В |
|---|---|
| Ubat = Напряжение аккумуляторной батареи |
Блок цифровой клавиатуры/модуль
управления автомобильного телефона (для
громкоговорителя телефонной системы
громкоговорения и телефонной трубки)
Перед измерением прочтите Подсоединение измерительного блока и
проверка вывода заземления.
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Включите зажигание | Другое |
|---|---|---|---|---|
| A1 | #1 | Сигнал, микрофон телефонной трубки | Переменный ток, когда микрофон телефонной трубки воспринимает звук | - |
| A2 | #2 | Заземление сигнала телефонной трубки | Ulow | - |
| A3 | #3 | Электропитание на телефонную трубку | Ubat | - |
| A4 | #4 | Сигнал, телефонная трубка на аппарате | 8 В | - |
| A5 | #5 | - | - | - |
| A6 | #6 | 30 питание | Ubat | - |
| A7 | #7 | - | - | - |
| A8 | #8 | Масса | Ulow | - |
| A9 | #9 | - | - | - |
| A10 | #10 | CANL | Цифровой сигнал | - |
| A11 | #11 | Сигнал, громкоговоритель телефонной трубки | Переменный ток при звуке из громкоговорителя телефонной трубки | - |
| A12 | #12 | Сигнал (+), система телефонного громкоговорения | Переменный ток (на #13) при звуке из громкоговорителя подголовника | - |
| A13 | #13 | Сигнал (-), система телефонного громкоговорения | Переменный ток (на #12) при звуке из громкоговорителя подголовника | - |
| A14 | #14 | - | - | - |
| A15 | #15 | - | - | - |
| A16 | #16 | - | - | - |
| A17 | #17 | - | - | - |
| A18 | #18 | - | - | - |
| A19 | #19 | - | - | - |
| A20 | #20 | - | - | - |
| A21 | #21 | - | - | - |
| A22 | #22 | CANH | Цифровой сигнал | - |
Блок цифровой клавиатуры / Модуль
автомобильного телефона (к блоку
автомобильного телефона)
Перед измерением прочтите Подсоединение измерительного блока и
проверка вывода заземления.
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Включите зажигание / включите автомобильный телефон | Другое |
|---|---|---|---|---|
| B1 | #25 | Сигнал микрофона | Переменный ток, когда микрофон телефонной трубки воспринимает звук | - |
| B2 | #26 | Аналоговый опорный сигнал заземления | Ulow | - |
| B3 | #27 | - | - | - |
| B4 | #28 | - | - | - |
| B5 | #29 | Электропитание на блок GSM | Ubat | - |
| B6 | #30 | Масса | Ulow | - |
| B7 | #31 | Mbus | Цифровой сигнал | - |
| B8 | #32 | Сигнал громкоговорителя | Переменный ток при звуке в громкоговорителе телефонной трубки | - |
| B9 | #33 | Сигнал (-), система телефонного громкоговорения | Переменный ток при звуке в громкоговорителе системы телефонного громкоговорения | - |
| B10 | #34 | Сигнал (+), система телефонного громкоговорения | Переменный ток при звуке в громкоговорителе системы телефонного громкоговорения | - |
| B11 | #35 | - | - | - |
| B12 | #36 | - | - | - |
| B13 | #37 | - | - | - |
| B14 | #38 | Электропитание на блок GSM | Ubat | - |
| B15 | #39 | Масса | Ulow | - |
| B16 | #40 | Заземление сигнала (Mbus) | Ulow | - |
Блок автомобильного телефона (к блоку
цифровой клавиатуры) / модулю
автомобильного телефона)
Перед измерением прочтите Подсоединение измерительного блока и
проверка вывода заземления.
| Вывод шагового блока | Вывод измерительного блока | Тип сигнала | Включите зажигание | Другое |
|---|---|---|---|---|
| C1 | #25 | Сигнал микрофона | Переменный ток, когда микрофон телефонной трубки воспринимает звук | - |
| C2 | #26 | Аналоговый опорный сигнал заземления | Ulow | - |
| C3 | #27 | - | - | - |
| C4 | #28 | - | - | - |
| C5 | #29 | Электропитание на блок GSM | Ubat | - |
| C6 | #30 | Масса | Ulow | - |
| C7 | #31 | Mbus | Цифровой сигнал | - |
| C8 | #32 | Сигнал громкоговорителя | Переменный ток при звуке в громкоговорителе телефонной трубки | - |
| C9 | #33 | Сигнал (-), система телефонного громкоговорения | Переменный ток при звуке в громкоговорителе системы телефонного громкоговорения | - |
| C10 | #34 | Сигнал (+), система телефонного громкоговорения | Переменный ток при звуке в громкоговорителе системы телефонного громкоговорения | - |
| C11 | #35 | - | - | - |
| C12 | #36 | - | - | - |
| C13 | #37 | - | - | - |
| C14 | #38 | Электропитание на блок GSM | Ubat | - |
| C15 | #39 | Масса | Ulow | - |
| C16 | #40 | Заземление сигнала (Mbus) | Ulow | - |

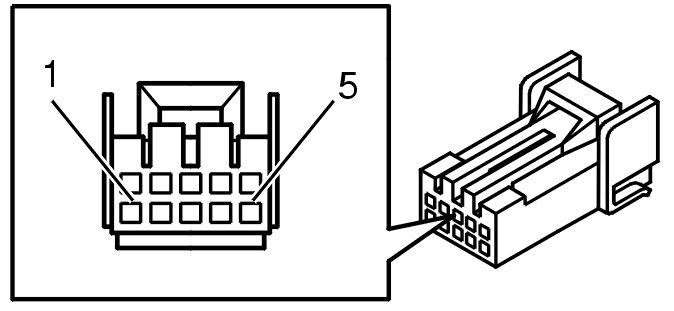

Автомобильный телефон (для микрофона
системы телефонного громкоговорения)
Перед измерением прочтите Подсоединение измерительного блока и
проверка вывода заземления.
| Номер PIN | Тип сигнала | Включите зажигание | Другое |
|---|---|---|---|
| D1 | Электропитание и сигнал микрофона | Аналоговый сигнал | Сигнал микрофона сохраняется на постоянном токе |
| D2 | - | - | - |
| D3 | Заземление сигнала, микрофон системы телефонного громкоговорения | Ulow | - |
| D4 | - | - | - |
| D5 | - | - | - |
Телефонная трубка (для блока цифровой
клавиатуры / модуля автомобильного
телефона)
Перед измерением прочтите Подсоединение измерительного блока и
проверка вывода заземления.
| Вывод шагового блока | Вывод измерительного блока | Тип сигнала | Включите зажигание | Другое |
|---|---|---|---|---|
| E1 | #32 | - | - | - |
| E2 | #33 | - | - | - |
| E3 | #34 | Сигнал микрофона телефонной трубки | Переменный ток при звуке из микрофона телефонной трубки | - |
| E4 | #35 | Сигнал громкоговорителя телефонной трубки | Переменный ток при звуке в громкоговорителе телефонной трубки | - |
| E5 | #36 | Масса | Ulow | - |
| E6 | #37 | Сигнал, телефонная трубка на аппарате | U = 8В | - |
| E7 | #38 | Электропитание телефонной трубки | Ubat | - |
| E8 | #39 | - | - | - |
Громкоговорители системы телефонного
громкоговорения (для блока цифровой
клавиатуры / модуля автомобильного
телефона)
Перед измерением прочтите Подсоединение измерительного блока и
проверка вывода заземления.
| Номер PIN | Тип сигнала | Включите зажигание | Другое |
|---|---|---|---|
| F1 | Сигнал (+), система телефонного громкоговорения | Переменный ток (к #2) при звуке из громкоговорителей | - |
| F2 | Сигнал (-), система телефонного громкоговорения | Переменный ток (к #1) при звуке из громкоговорителей | - |
