Handsfree, bluetooth

• Момент затяжки винтов: 40 Нм.

• Момент затяжки винтов: 40 Нм.

• Поверните ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

• Отогните коврик.

• Отсоедините зажим жгута проводки.
• Отсоедините контактный разъем.

Касается автомобиля с Four-C (Активное шасси)

Касается автомобиля с автоматической коробкой передач

• Отсоедините механизм блокировки передач.

Относится ко всем моделям

• Отсоедините контактные разъемы.

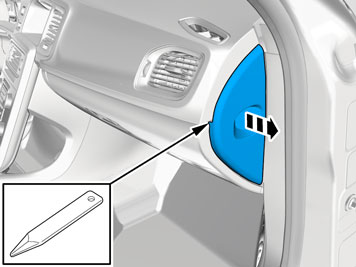

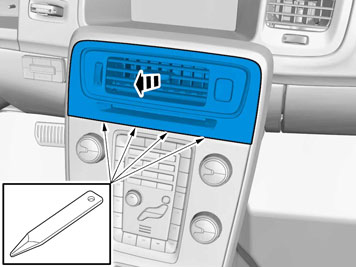

• Осторожно отогните и освободите панель в нижнем крае и затем по периметру.

Используйте: Отвертку-щуп

• Отсоедините контактные разъемы.

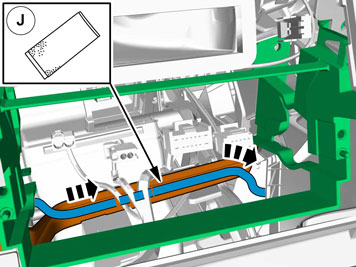

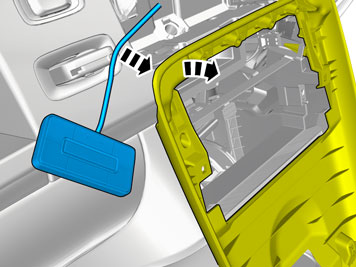

• Нанесите ленту из пеноматериала (H) вокруг проводки для панели управления (G).

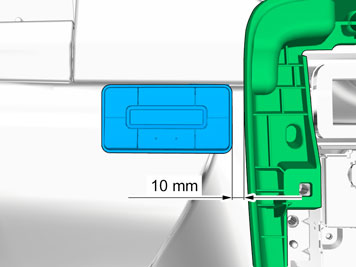

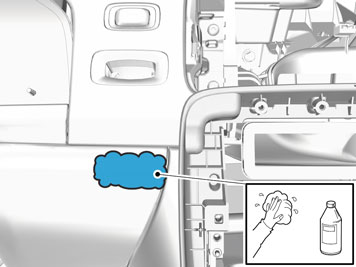

• Очистите участок на панели приборов, как показано на иллюстрации, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую тряпку. Вытирайте осторожно, не трите.
• Дайте просохнуть.

Осторожно: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды.

Касается автомобиля с левосторонним управлением

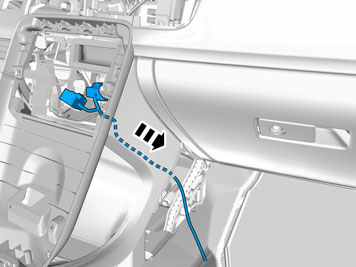

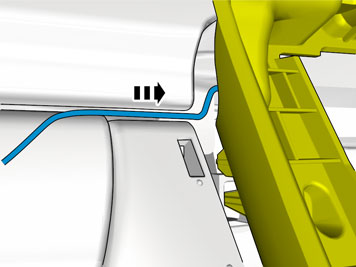

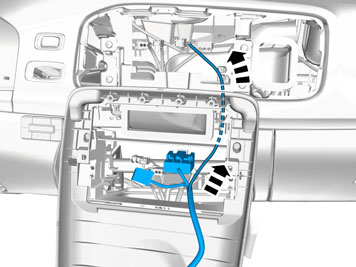

• Разместите проводку, как показано на рисунке.

Касается автомобиля с правосторонним управлением

• Разместите проводку, как показано на рисунке.

Относится ко всем моделям

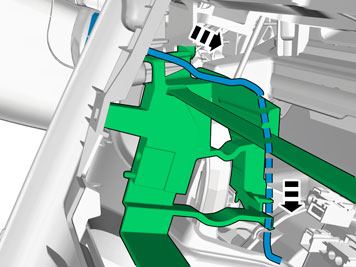

• Поместите провод в канавку.

• Найдите контактный разъем.

• Оторвите избыточную длину.

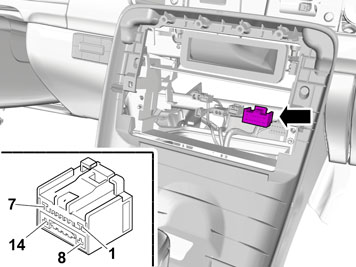

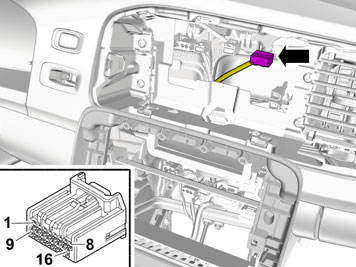

• Найдите контактный разъем.

• Освободите вторичную блокировку контактного разъема.

• Подключите кабель.
• Сожмите вторичный замок.

Примечание: Переднюю и верхнюю панель порога необходимо демонтировать как единое целое.

• Выполняется с обеих сторон.

• Выполняется с обеих сторон.

• Снимите заусенцы с острого края потолочного освещения, чтобы не поцарапать проводку микрофона.

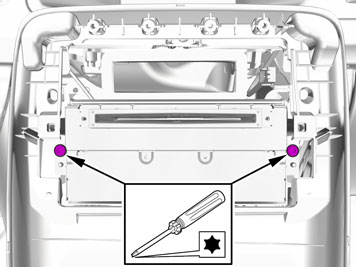

• Выверните винты.

Касается автомобиля с левосторонним управлением

• Прикрепите ленту из пеноматериала на провод микрофона.

Касается автомобиля с правосторонним управлением

• Прикрепите ленту из пеноматериала на провод микрофона.

Относится ко всем моделям

Касается автомобиля с левосторонним управлением

Касается автомобиля с правосторонним управлением

Относится ко всем моделям

• Установите винты на место.

• Очистите микрофон и потолочную панель согласно рисунку. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую тряпку.
• Дайте просохнуть.

Осторожно: Микрофон необходимо направить к водителю.

Осторожно: Угол микрофона необходимо размещать вровень с рассеивателем потолочного освещения.

• Втяните возможную избыточную длину проводки.

Внимание: Если проводка прокладывается по-другому, она может нарушить функцию шторки безопасности.

• Отрежьте монтажные лопатки крепления с держателя солнцезащитного козырька.

• Выполняется с обеих сторон.

• Оторвите избыточную длину ленты из пеноматериала.

Относится ко всем моделям

• Отогните в сторону напольный коврик.

Применяется к автомобилям с левосторонним управлением

1. Подсоедините жгут проводки (F) к модулю управления.
2. Застопорьте защелку.

• Разместите ленту из пеноматериала на передней стороне модуля управления.

Примечание: Соединение модуля управления должно указывать вперед, лентой из пеноматериала в сторону порога.

Применяется к автомобилям с правосторонним управлением

1. Подсоедините жгут проводки к модулю управления.
2. Застопорьте защелку.

• Разместите ленту из пеноматериала на передней стороне модуля управления.

Относится ко всем моделям

• Разместите контактные разъемы и провода, как показано на иллюстрации.

• Установите на место снятые детали в обратном порядке.
• Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.

• Поверните ключ зажигания в положение I.
• Включите радиоприемник.
• Проверьте, чтобы панель управления Bluetooth светилась.
• Нажмите на кнопку (1) посередине на панели управления. Радиоприемник должен тогда замолчать, и должен начать говорить голос.
• Нажмите на кнопку (2). Голос должен тогда исчезнуть, и звук из радиоприемника должен возвратиться.
