Применимость
| Модель |
Двигатель |
Год |
| XC90 |
— |
2003–2015 |

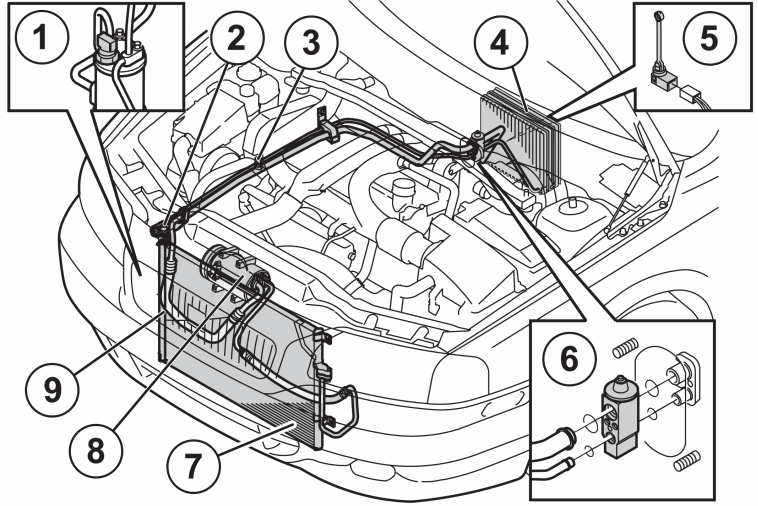

| 1. |
Осушитель с линейным датчиком давления, автомобили до 2006 года выпуска. |
6. |
TXV = Терморегулирующий клапан. |
| 2. |
Сервисный клапан, контур высокого давления |
7. |
Конденсатор |
| 3. |
Сервисный клапан, сторона низкого давления |
8. |
Компрессор AC |
| 4. |
Испаритель |
9. |
Осушитель и датчик давления интегрированы в кондиционере, автомобили начиная с модельного года 2006 включительно. |
| 5. |
Датчик температуры, Испаритель |
|
|
Хладагент
| Тип |
R 134 a |
| XC90, 7-местный, с задним AC до модельного года 2006, объем |
1300 g |
| Прочие до модельного года 2006, объем |
1000 g |
| XC90, 7-местный, с задним AC до модельного года 2006 включительно, объем |
1050 g |
| Прочие, начиная с модельного года 2006, объем |
700 g |
Компрессор
| Mодель |
ZEXEL |
| Выключение высокого давления на компрессоре бар |
30 |
| Предохранительный клапан срабатывает при бар |
38 ± 3 |
Смазочное масло
| Смазочное масло для АС деталь Volvo № |
11 61 407 |
| Объем |
180 мл |
| Модель с задним АС |
200 мл |
Тестирование рабочих характеристик
| Условия: |
|
| Капот |
Закрыт |
| Двери и окна |
Закрыто |
| Частота вращения коленчатого вала |
1200 - 1600 об/мин |
| Параметр настройки органов управления: |
|
| Скорость вентилятора обдува |
50% |
| Управление температурой |
Максимально холодно |
| Функциональный переключатель |
Вентиляция |
| Выключатель системы кондиционирования |
Включен/ON |
| Выключатель рециркуляции |
Включен/ON |
| Считайте условия эксплуатации °C |
|---|
| При проверке рабочих характеристик системы кондиционирования системе всегда необходимо дать стабилизироваться по крайней мере мере 8 минут перед считыванием |
| Наружная температура, измеренная перед автомобилем: | 20° | 30° | 40° |
| Температура выходящего воздуха, измеренная у центральных вентиляционных отверстий панели: | 6 - 9° | 10 - 13° | 14 - 16° |
Моменты затяжки| Обозначение | Нм |
| Компрессор АС |
| Магнитное соединение компрессора - магнитная катушка | 5 |
| Магнитное соединение компрессора - ведущий диск (5-цил. и 6-цил. двигатели) | 13 |
| Магнитное соединение компрессора - ведущий диск (8-цил. двигатель) | 24 |
| Конденсор AC с интегрированным осушителем. |
| Осушитель, нижнее крепление | 13 |
| Осушитель, верхнее крепление | 6 |
| Датчик давления | 13 |
| Задний AC |
| Верхние пункты крепления (комплект климатической установки) | 6 |
| Нижние пункты крепления (комплект узла климатической установки) | 6 |
| Мотор вентилятора | 1,7 |
| Соединение трубы с расширительным клапаном | 4,5 |
| Крышки вокруг испарителя | 1,5 |
