Применимость
| Модель |
Двигатель |
Год |
| S60 (11-) |
— |
2011–2015A |
| S60L |
— |
2014, 2015 |
| S80 (07-) |
— |
2007–2011 |
| S80L |
— |
2008–2011 |
| V40 (13-) |
— |
2013–2015 |
| V40 Cross Country |
— |
2013–2015 |
| V60 |
— |
2011 |
| V70 (08-) |
— |
2008–2011 |
| XC60 |
— |
2009–2011 |
| XC70 (08-) |
— |
2008–2011 |

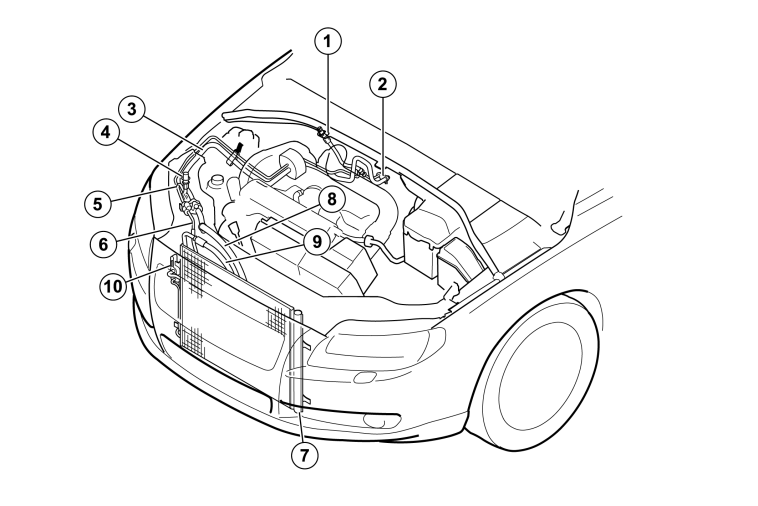

Расположение компонентов климатической установки в двигательном отсеке
| 1. |
Сервисный клапан, LT |
6. |
Трубка/шланг, конденсор - соединительный блок |
| 2. |
Расширительный клапан (TXV) |
7. |
Осушитель/фильтр - встроен в конденсор с левой стороны |
| 3. |
Трубка/шланг между расширительным клапаном - соединительным блоком |
8. |
Трубка/шланг соединительный блок - компрессор |
| 4. |
Сервисный клапан, HT |
9. |
Труба/шланг, компрессор - конденсор |
| 5. |
Трубка/шланг между соединительным блоком - расширительным клапаном |
10. |
Компрессор |
Радиатор
| Тип |
Закрытое избыточное давление |
| Объем B8444S |
10,2 литра |
| Объем B6294 T |
10,6 литра |
| Объем B5254T2 |
8,8 литра |
| Термостат открывается при |
90°C |
| Объем дизельный |
12,5 литра |
| Термостат открывается при |
82°C |
| Хладагент: |
| Тип | R 134 a |
| Количество, см. этикетку на поперечной балке в отсеке двигателя | 1000 г (2.2 фут) |
| Для моделей с АС в задней части салона | 1300 г (2.8 фут) |
| Компрессор: |
| Изготовитель и обозначение | ZEXEL KC82 |
| Кол-во цилиндров | 6 |
| Объем цилиндра, бензиновый двигатель | 168 см³ (0.178 qt) |
| Объем цилиндров, дизельный двигатель | 148 см³ (0.156 qt) |
| Максимальное количество оборотов (макс. 4 мин.) об/сек (об/мин) | 140 (8400) |
| Предохранительный клапан срабатывает при бар | 38 ± 3 |
| Смазочное масло: |
| Смазочное масло для АС деталь Volvo № | 11 61 407 |
| Объем | 180 мл (0.19 qt) |
| Модель с задним АС | 200 мл |
| Считайте условия движения °C (°F) |
|---|
| При проверке рабочих характеристик системы кондиционирования системе всегда необходимо дать стабилизироваться по крайней мере мере 8 минут перед считыванием |
| Наружная температура, измеренная перед автомобилем: | 20° (68°) | 30° (86°) | 40° (104°) |
| Температура выходящего воздуха, измеренная у центральных вентиляционных отверстий панели: | 6 - 9°(43 - 48°) | 10 - 13°(50 - 55°) | 6 - 9°(57 - 60°) |
Момент затяжки
| Обозначение |
Нм |
| Прессостат высокого давления А/С (металлический лист) |
8 |
| Сцепление А/С, приводная плата |
24 |
| Трубы А/С к компрессору (вставка) |
20 |
| Трубы А/С к конденсору |
16 |
