Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| S80 (07-) | — | 2007–2011 |
| S80L | — | 2008–2011 |
| V40 (13-) | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |
| V60 | — | 2011 |
| V70 (08-) | — | 2008–2011 |
| XC60 | — | 2009–2011 |
| XC70 (08-) | — | 2008–2011 |

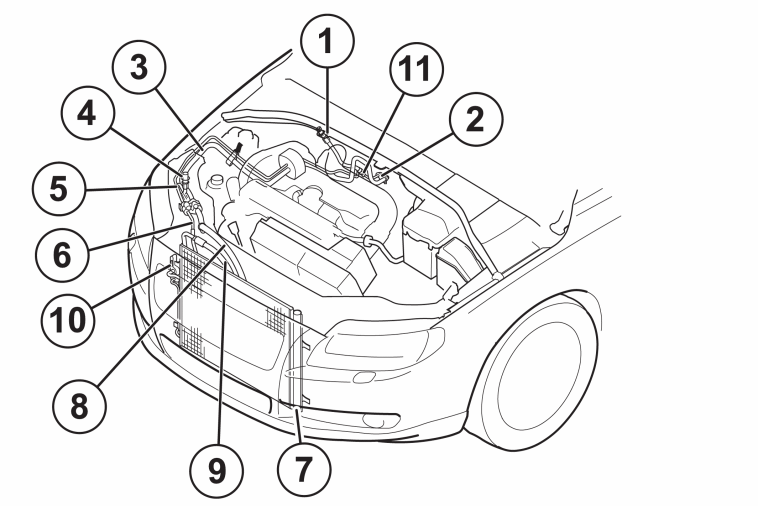

Расположение компонентов климатической установки в двигательном отсеке
| 1. | Сервисный клапан, LT | 6. | Трубка/шланг, конденсор - соединительный блок |
|---|---|---|---|
| 2. | Расширительный клапан (TXV) | 7. | Осушитель/ фильтр - встроенный конденсор, левая сторона, вставной заменяемый фильтр |
| 3. | Трубка/шланг между расширительным клапаном - соединительным блоком | 8. | Трубка/шланг соединительный блок - компрессор |
| 4. | Сервисный клапан, HT | 9. | Труба/шланг, компрессор - конденсор |
| 5. | Трубка/шланг между соединительным блоком - расширительным клапаном | 10. | Компрессор |
| 11 | Датчик высокого давления HT |
Хладагент:
| Тип | R 134 a |
|---|---|
| Бензин 5, 6 и 8-цил., Дизель 5-цил. | 800 g |
Компрессор:
| Mодель | ZEXEL |
|---|---|
| Выключение высокого давления компрессора бар | 30 |
| Предохранительный клапан срабатывает при бар | 38 ± 3 |
Смазочное масло:
| Смазочное масло для АС деталь Volvo № | 1161 627 |
|---|---|
| Для получения информации по заправке масла, см. VIDA |
Тестирование рабочих характеристик:
| Условия: | |
|---|---|
| Капот | Закрыт |
| Двери и окна | Закрыто |
| Частота вращения коленчатого вала | 1500 об/мин |
| Параметр настройки органов управления: | |
| Скорость вентилятора обдува | 50% |
| Управление температурой | Максимально холодно |
| Функциональный переключатель | Вентиляция |
| Выключатель системы кондиционирования | Включен/ON |
| Выключатель рециркуляции | Включен/ON |
| Считайте условия движения °C | |||
|---|---|---|---|
| При проверке рабочих характеристик системы кондиционирования системе всегда необходимо дать стабилизироваться по крайней мере мере 8 минут перед считыванием | |||
| Наружная температура, измеренная перед автомобилем: | 20° | 30° | 40° |
| Температура выходящего воздуха, измеренная у центральных вентиляционных отверстий панели: | 6 - 9° | 10 - 13° | 14 - 16° |
Момент затяжки
| Наименование | Нм |
|---|---|
| Прессостат высокого давления А/С (металлический лист) | 8 |
| Сцепление А/С, приводная плата | 24 |
| Трубы А/С к компрессору (вставка) | 20 |
| Трубы А/С к конденсору | 16 |
| Трубка хладагента расширительного клапана | 4,5 |
| Крышка фильтра осушителя | 11 |
| Сервисный клапан | 12 |
