Применимость
| Модель |
Двигатель |
Год |
| C30 |
— |
2007–2013 |
| S40 (04-) |
— |
2004–2010 |
| V50 |
— |
2004–2010 |

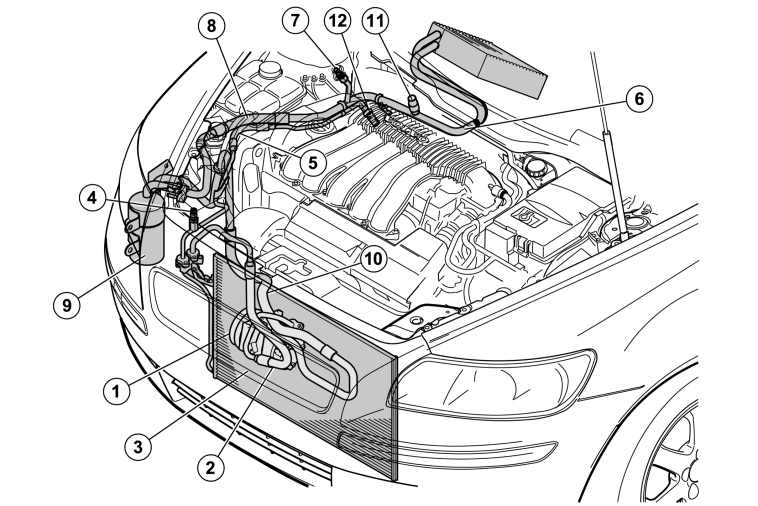

| 1. |
Компрессор |
7. |
Сервисный клапан, сторона низкого давления |
| 2. |
Шланг, компрессор-конденсатор |
8. |
Трубопровод-сторона низкого давления |
| 3. |
Конденсатор |
9. |
Осушитель расширительного бачка |
| 4. |
Сервисный клапан, сторона высокого давления |
10. |
Шланг, осушитель-компрессор |
| 5. |
Трубопровод-сторона высокого давления |
11. |
Прессостат-сторона низкого давления |
| 6. |
Расширительный клапан |
12. |
Датчик-сторона высокого давления |
AC| Модель | Двигатель | Год выпуска | Масло, кондиционер R134a |
| S40(04-)/V50/C70(06-)/C30 | Все 5-цил. | Все | 1161 627 |
| S40(04-)/V50/C30 | Все 4-цил. Бензиновый | Все | 1161 627 |
| S40(04-)/V50/C70(06-)/C30 | Все 4-цил. Дизельный | Все | 1161 629 |
| Для получения информации по заправке масла, см. VIDA |
Момент затяжки
| Обозначение |
Н·м |
| Выключатель кондиционера HT |
8 |
| Сцепление А/С, приводная плата |
24 |
| Прессостат низкого давления кондиционера |
4 |
| Трубы А/С к конденсору |
16 |
| Соединительный блок испарителя |
5 |
| Соединительный блок трубы кондиционера около стенки турбо |
8 |
| Крепежный винт ведущего диска (x52x4xx / B4xx4Sx) |
13 |
| Крепежная гайка ведущего диска (D4xx4Tx) |
22 |
| Крепежный винт компрессора (D4164T) |
20 |
| Крепежный винт трубы/соединения шланга компрессора |
20 |
| Крепежный винт трубы/соединения шланга компрессора |
20 |
| Трубу охлаждающей жидкости к расширительному клапану |
4,5 |
| Линейный датчик давления HT (жесть) |
8 |
| Игольчатый клапан/сервисный клапан |
6 |
| Соединение Orifice (закрывающая гайка) |
20 |
| Сервисный клапан |
12 |
| Фильтр осушителя |
11 |
| Корпус блока клапанов HT (сервисный клапан) |
12 |
