Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| S80 (07-) | — | 2007–2011 |
| S80L | — | 2008–2011 |
| V40 (13-) | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |
| V60 | — | 2011 |
| V70 (08-) | — | 2008–2011 |
| XC60 | — | 2009–2011 |
| XC70 (08-) | — | 2008–2011 |
| Рулевой механизм: | ||
|---|---|---|
| Mодель | ZF | |
| Повороты рулевого колеса от упора до упора: | ||
| В зависимости от ограничителя хода 225/55 R16 | 2,8 | |
| В зависимости от ограничителя хода 245/40 R18 | 2,6 | S80, V70 |
| В зависимости от ограничителя хода 235/65 R17 | 2,9 | XC60 |
| Передаточные соотношения передач | 16,4:1 | |
| Радиус поворота (край к краю) 225/55 R16 | 11,2 м | S80, V70 |
| Радиус поворота (край к краю) 225/55 R16 | 11,5 м | XC70 |
| Радиус поворота (край к краю) 245/40 R18 | 12,2 м | S80, V70 |
| Радиус поворота (край к краю) 245/40 R18 | 12,0 м | XC70 |
| Радиус поворота (край к краю) 235/65 R17 | 11,7 м | XC60 |
| Момент трения, измеренный на ведущем валу, макс. | 4,5 Нм | |
| Смазочные материалы: | ||
| Смазка номер детали Volvo: | 11 61 669 | |
| Количество | 100 грамм | |
| Жидкость рулевого привода с усилителем, механизм рулевого привода с усилителем: | ||
| Тип масла: PENTOSIN, CHF 11S: | ||
| Жидкость рулевого привода с усилителем номер детали Volvo: | 11 61 529 | |
| Количество прим. | 0,9 литра | |
| Насос рулевого привода с усилителем: | ||
| Максимальное давление | 12 МПа | |

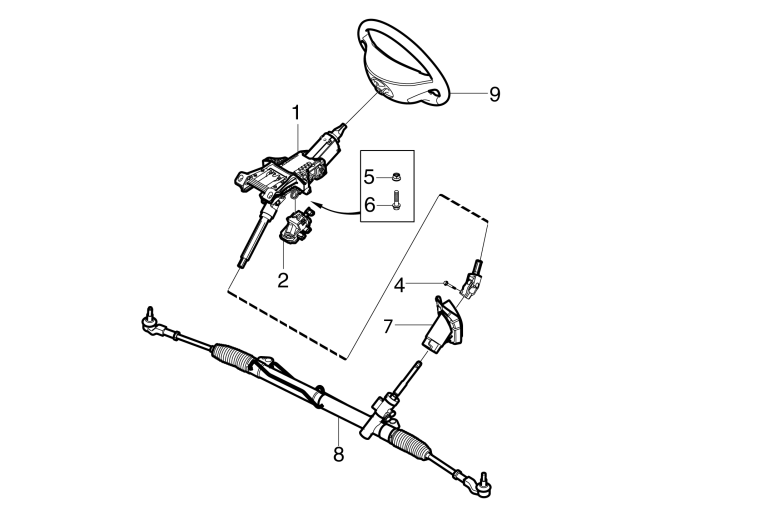

Рулевое управление
| Положение | Обозначение |
|---|---|
| 1 | Рулевая колонка |
| 2 | Замок рулевого колеса |
| 3 | 4хВинт с буртиком, M8x45 |
| 4 | 1хВинт с буртиком, M8x30 |
| 5 | 1хПластмассовая гайка |
| 6 | 1хНаправляющий винт М6х14 |
| 7 | Уплотнение |
| 8 | Рулевой механизм |
| 9 | Руль |

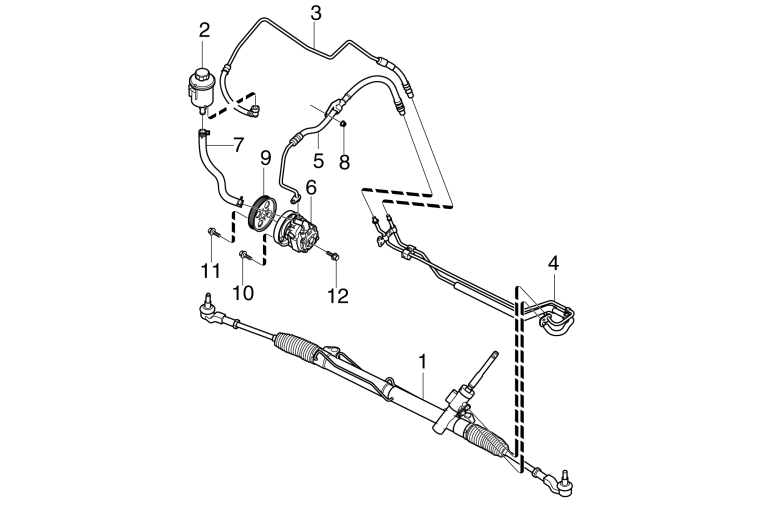

Компоненты сервосистемы
| Положение | Обозначение |
|---|---|
| 1 | Рулевой механизм |
| 2 | Бачок для жидкости |
| 3 | Возвратный шланг |
| 4 | Напорный шланг |
| 5 | Напорный шланг |
| 6 | Насос сервоусилителя |
| 7 | Шланг всасывания |
| 8 | Контргайка с буртиком |
| 9 | Ременной шкив |
| 10 | 3хВинт с буртиком, M8х14 |
| 11 | 4хВинт с буртиком, M8х14 |
| 12 | 1хВинт с буртиком, M8х40 |
Момент затяжки
| Обозначение | Нм | Модификация |
|---|---|---|
| Рулевое колесо к рулевой колонке (центральный винт) | 48 | |
| Модуль управления рулевого колеса к рулевой колонке | 0,9 | |
| Рулевая колонка к редуктору (узел оси рулевого колеса) | 25 | |
| Наконечник рулевой тяги к рулевой тяге (стопорная гайка) | 90 | |
| Наконечник рулевой тяги к цапфе поворотного кулака | 80 | |
| Рулевая колонка к приборной панели | 24 | |
| Редуктор к подрамнику | 175 | |
| Напорная магистраль к насосу сервоусилителя | 30 | B6324S |
| Напорная магистраль к редуктору | 20 |
