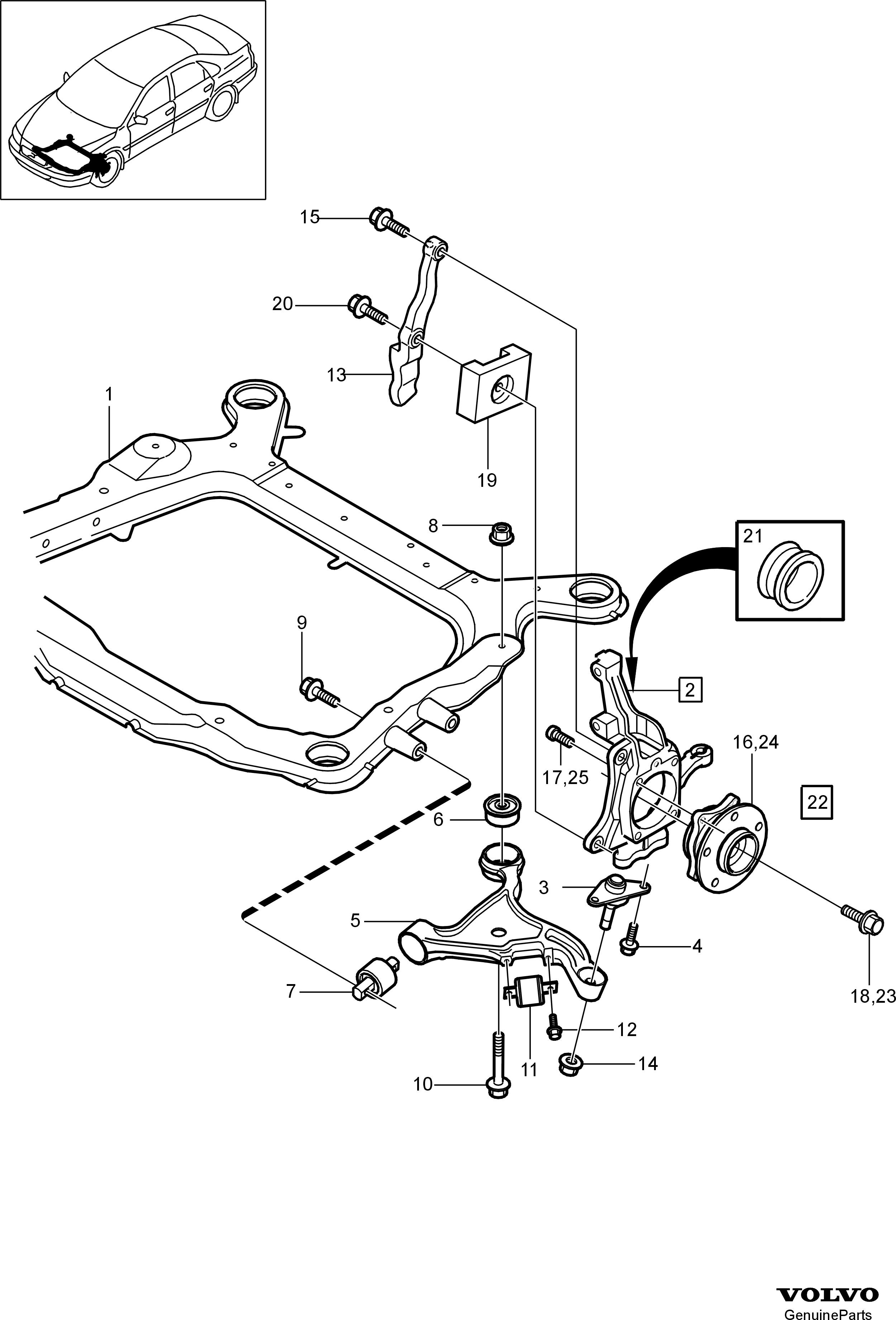

| Передняя подвеска | ||
| Количество(как показано на иллюстрации) | Номер | Обозначение |
| 1 | Подрамника | |
| 2 | 86 34 757 | Рулевая сошка, автомобиль с левосторонним управлением |
| 2 | 86 34 758 | Рулевая сошка, автомобиль с правосторонним управлением |
| 3 | Шаровой шарнир | |
| 4 | 96 82 332 | Винт с буртиком |
| 5 | 86 23 957 | Штанга |
| 6 | 86 30 604 | Втулка, сзади |
| 7 | 94 43 882 | Втулка, спереди |
| 8 | 97 11 002 | Контргайка с буртиком |
| 9 | 98 57 272 | Винт с буртиком |
| 10 | 98 10 231 | Винт с буртиком |
| 11 | 94 73 205 | Окружность оборота шины: 195/65, 205/55, 205/65 |
| 11 | 94 73 206 | Окружность оборота шины: 215/55 |
| 11 | 94 73 207 | Окружность оборота шины: 225/45, 225/50, 225/55, 235/45 |
| 12 | 98 17 212 | Винт с буртиком |
| 13 | 94 92 077 | Ограничитель, слева |
| 13 | 94 92 078 | Ограничитель, справа |
| 14 | 86 72 175 | Гайка с шайбой |
| 15 | 98 13 451 | Винт с буртиком |
| 16 | 86 72 371 | Ступица переднего колеса |
| 17 | 98 30 724 | Винт с шайбой |
| 18 | 98 17 711 | Винт с шайбой |
| 19 | 94 85 145 | Демпфер вибрации |
| 20 | 98 05 601 | Винт с буртиком |
| 21 | 94 92 980 | Уплотнение |
| 22 | 27 42 981 | Комплект ступицы |
| 23 | 98 17 711 | Винт с шайбой |
| 24 | 86 72 371 | Ступица переднего колеса |
| 25 | 98 30 724 | Винт с шайбой |
| Обозначение | Моменты затяжки | ||
|---|---|---|---|
| Механический компонент: | Нм | фунт.с.фут | Размеры |
| Шаровой шарнир - пружинная стойка, стальная | 50 ± 12 | 37 ± 9 | M10 |
| Шаровой шарнир - пружинная стойка, алюминиевая | 40 ± 10 | 30 ± 9 | M10 |
| Шаровой шарнир - соединительный рычаг | 80 ± 20 | 59 ± 15 | M12 |
| Рычаг управления - подрамник, левый: | |||
| Этап 1Этап 2 дозатяжка на угол | 65120° | 48 | M12 |
| Рычаг управления - подрамник, правый | |||
| Этап 1Этап 2 дозатяжка на угол | 65120° | 48 | M12 |
| Рычаг управления - подрамник: | |||
| Этап 1Этап 2 дозатяжка на угол | 10590° | 78 | M14 |
| Cтабилизатор поперечной устойчивости - подрамник | 50 ± 12 | 37 ± 9 | M10 |
| Стабилизатор поперечной устойчивости - звено | 50 ± 12 | 37 ± 9 | M10 |
| Стабилизатор поперечной устойчивости - звено 2001 | 60 ± 15 | ||
| Звено - пружинная стойка | 80 ± 20 | 59 ± 15 | M12 |
| Амортизатор - рулевая сошка: | |||
| Этап 1Этап 2 дозатяжка на угол | 10560° | 77 | M14 |
| Ступица переднего колеса - рулевая сошка:Этап 1Этап 2Этап 3 дозатяжка на угол | 204560° | 1533 | M12 |
| Ступица переднего колеса - приводной вал | 50 ± 12 | 37 ± 9 | M10 |
| Ступица переднего колеса - приводной вал 2001 | 35 + 90° | ||
| Амортизатор - верхний подшипник | 70 ± 15 | 52 ± 11 | M14 |
