Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| V40 (13-) | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |

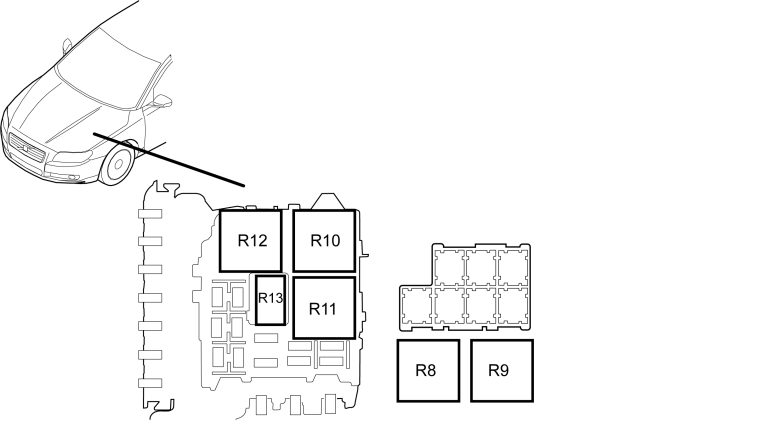

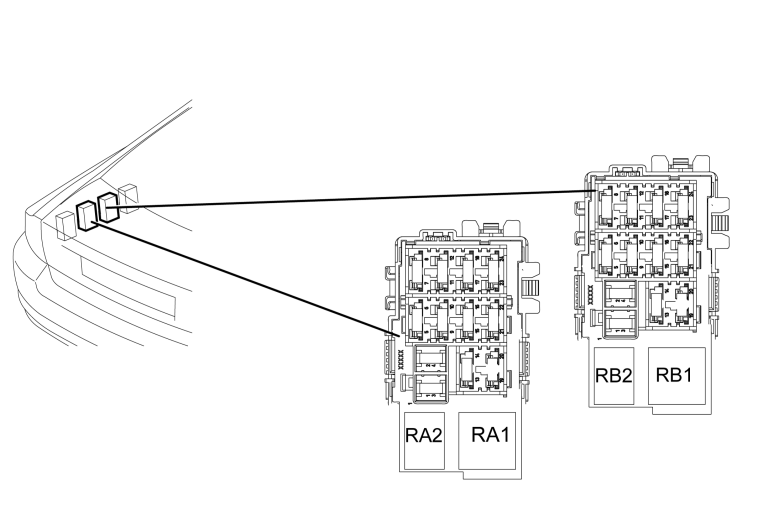

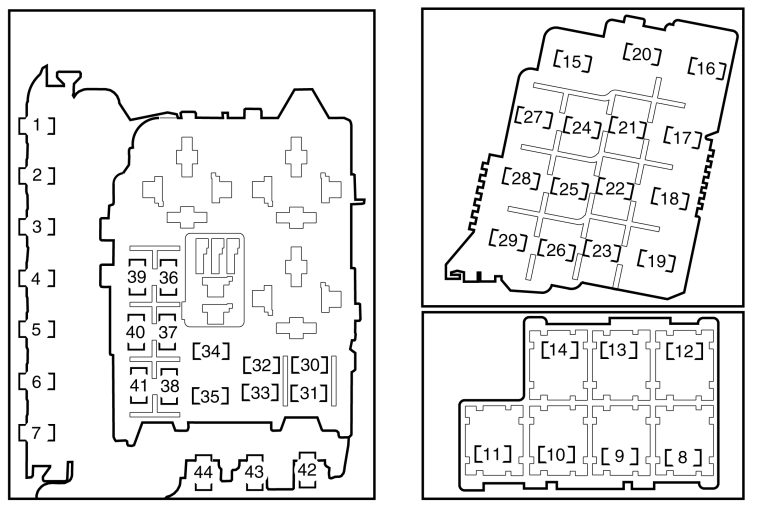

| Предохранители в моторном отсеке | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | -2007 Главный предохранитель для предохранителей в ЕСМ | 60 |
| 1 | 2008- Главный предохранитель для предохранителей в ЕСМ | 50 |
| 2 | -2007 Главный предохранитель для предохранителей в ЕСМ | 60 |
| 2 | 2008- Главный предохранитель для предохранителей в ЕСМ | 50 |
| 3 | Главный предохранитель для предохранителей в багажнике | 60 |
| 4 | Главный предохранитель для предохранителей в салоне | 60 |
| 5 | Главный предохранитель для предохранителей в салоне | 60 |
| 6 | – | – |
| 7 | ТРС элемент | 100 |
| 8 | Омыватель фар | 20 |
| 9 | Модуль электродвигателя стеклоочистителя (WMM) | 30 |
| 10 | Модуль подогревателя сгорания (CPM) | 25 |
| 11 | Модуль управления вентилятором в салонеМотор, вентилятор салона | 40 |
| 12 | – | – |
| 13 | -2007 Модуль управления тормозами (BCM), насос | 30 |
| 13 | 2008- Модуль управления тормозами (BCM), насос | 40 |
| 14 | Модуль управления тормозами (BCM), клапаны | 20 |
| 15 | – | – |
| 16 | Модуль фар дальнего света (HCM) | 10 |
| 17 | Предохранители в центральном электронном модуле (СЕМ) | 20 |
| 18 | -2011 Модуль управления системы переднего наблюдения (FSM), радар переднего обзора (FLR) | 5 |
| 18 | 2012- Модуль управления тормозами (BCM) | |
| 19 | Модуль управления электронной системой сервоусиления рулевого управления | 5 |
| 20 | Модуль управления коробки передач (TCM)Модуль управления двигателя (ЕСМ)Модуль дополнительной системы удерживания (SRS) | 10 |
| 21 | Омывающее сопло для ветрового стекла с электрообогревом | 10 |
| 22 | -2012 Вакуумный насос, 5-цил. T. | 20 |
| 23 | Модуль выключателей освещения (LSM) | 5 |
| 24 | -2012 Электродвигатель омывания фар, высокое давление | 15 |
| 25 | -2012 Розетка 12 В | 15 |
| 26 | -2012 Модуль управления потолочной лампой, модуль управления люком в крыше, модуль электродвигателя заслонки (DMM), датчик качества воздуха (AQS) | 5 |
| 27 | -2007 Электродвигатель омывания фар, высокое давление | 15 |
| 27 | 2008- Реле, питание 15, реле функций комфорта | 5 |
| 28 | Дополнительный передний свет | 20 |
| 29 | Реле сигнального рожка, сигнальный рожок | 15 |
| 30 | Главное реле системы управления двигателем | 10 |
| 31 | Модуль управления коробки передач (TCM) | 15 |
| 32 | Реле магнитной муфты кондиционера, насос охлаждающей жидкости, 5-цил. дизель, пуск/стоп | 15 |
| 33 | Реле кондиционера, насос охлаждающей жидкости, 8-цил. | 5 |
| 34 | Стартер | 30 |
| 35 | Свеча зажигания с катушкой зажигания, бензин | 20 |
| 35 | Свеча предпускового подогрева, дизель | 10 |
| 35 | -2012 EGR, VCT, обходной канал системы охлаждения двигателя (4-цил. дизель) | 10 |
| 36 | Модуль управления двигателя (ECM), бензиновый | 10 |
| 36 | Модуль управления двигателя (ECM), дизель | 15 |
| 37 | Датчик массового расхода воздуха (5-цил. дизель, 6-цил.); регулировочные клапаны (5-цил. дизель); форсунки (5-, 6-цил. бензиновый); модуль управления двигателем (5-цил. бензиновый, 6-цил. | 15 |
| 37 | Клапаны (1,6-л бензиновый); датчик массового расхода воздуха (MAF) (1,6-л бензиновый); датчик массового расхода воздуха (D4162T); регулировочный клапан подачи топлива (D4162T) | 10 |
| 38 | Клапаны двигателя | 10 |
| 39 | Клапан EVAP (5-, 6-цил. бензиновый); лямбда-зонды (5-, 6-цил. бензиновый) | 15 |
| 39 | Лямбда-зонды (4-цил. бензиновый); лямбда-зонд (дизель); модуль управления жалюзи радиатора (ручное, 5-цил. дизель 2,0 л) | 10 |
| 40 | -2012 Нагреватель фильтра дизеля, нагреватель вентиляции картера (4-цил. дизель), насос для охлаждающей жидкости, 5-цил., пуск/стоп | 15 |
| 40 | Насос для охлаждающей жидкости, 8-цил., 4-цил., -2012 Нагреватель вентиляции картера (5-цил. бензиновый) | 10 |
| 40 | Насос для охлаждающей жидкости, 5-цил. турбо, пуск/стоп, электрический масляный насос 5-цил. и 6-цил. Нагреватель вентиляции картера, 4-цил. дизель | 20 |
| 41 | Насос, контроль протечек топлива, за исключением 2,4 л дизель | 5 |
| 41 | Нагреватель вентиляции картера (5-цил. дизель); масляный насос автоматической коробки передач (5-цил. дизель, пуск/стоп) | 10 |
| 42 | Свеча предпускового подогрева (5-цил. дизель) | 70 |
| 43 | 2007-2011 Модуль управления электровентилятором охлаждения, за исключением 2,5 л Турбо | 50 |
| 43 | Свободное место (2008-2012) | – |
| 43 | 2012 Вентилятор охлаждения (4-цил., 5-цил. бензиновый) | 60 |
| 43 | 2012 Вентилятор охлаждения (6-цил., 5-цил. дизель) | 80 |
| 44 | -2011Вентилятор охлаждения (4 - 5 цил. бензин, 4-цил. дизель) | 60 |
| 44 | -2011Вентилятор охлаждения (V8, 6-цил. бензин, 5-цил. дизель) | 80 |
| 44 | Электрогидравлический сервоусилитель руля (ESP) | 100 |
-2011

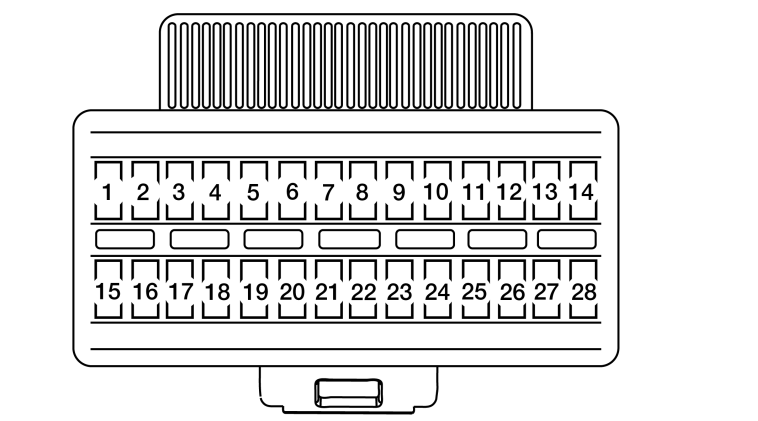

| Центральный электронный модуль (CEM) -2011Предохранители салона | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Модуль датчика дождя (RSM) | 5 |
| 2 | Модуль дополнительной системы удерживания (SRS)Датчик веса сидящего (OWS) | 10 |
| 3 | Модуль стояночного тормоза (PBM)Модуль управления тормозами (BCM) | 5 |
| 4 | Переключатель, заднее сидение с электрообогревомДержатель "свободные руки", мобильный телефонДатчик педали газаЗеркало заднего вида с автоматической функцией от ослепленияТРС элемент | 7,5 |
| 5 | Свободное место | – |
| 6 | Модуль управления информационно-развлекательной системы (ICM)Встроенный модуль звуковоспроизведения (IAM)Элемент USB модуля управления (AUU) | 15 |
| 7 | Модуль управления рулевого колесаПереключатель RTI | 7,5 |
| 8 | Свободное место | – |
| 9 | Передний фонарь | 15 |
| 10 | Модуль люка в крыше (SRM) | 20 |
| 11 | Лампы заднего хода | 7,5 |
| 12 | Свободное место | – |
| 13 | Передние противотуманные фонари | 15 |
| 14 | Двигатель омывания | 15 |
| 15 | Модуль управления системы переднего наблюдения (FSM) (-2008) | 10 |
| 15 | Адаптивный круиз-контроль, ACC (2008-) | 10 |
| 16 | Свободное место | – |
| 17 | Переключатель в двери водителя, стеклоподъемникиМодуль управления, сиденье пассажира с электроприводомПотолочное освещениеВыключатель закрывания задней двери автофургона | 7,5 |
| 18 | Модуль снабжения водителя информацией (DIM) | 5 |
| 19 | Модуль сиденья с электроприводом (PSM) | 5 |
| 20 | Соленоид подголовника, заднийМотор заднего стеклоочистителя, V70, XC60 | 15 |
| 20 | Свободное место (2008-) | – |
| 21 | Датчик биения сердцаПриемник дистанционного ключаДатчики сигнализации | 5 |
| 22 | Топливный насос | 20 |
| 23 | Модуль замка рулевой колонки (SCL) | 20 |
| 24 | Свободное место | – |
| 25 | Мотор замка, центральный замок, дверь задкаМотор замка, крышка топливного бака | 10 |
| 26 | Модуль управления сирены (SCM)Разъем передачи данныхМодуль системы управления микроклиматом (CCM) | 5 |
| 27 | Модуль управления запуска (SCU)Кнопка пуска/остановки | 5 |
| 28 | Модуль бесключевого автомобиля (KVM)Фонари стоп-сигнала (торможения) | 5 |
| Предохранитель в средней консоли | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Аналоговые часы, S80 (2008-) | 5 |
2012-

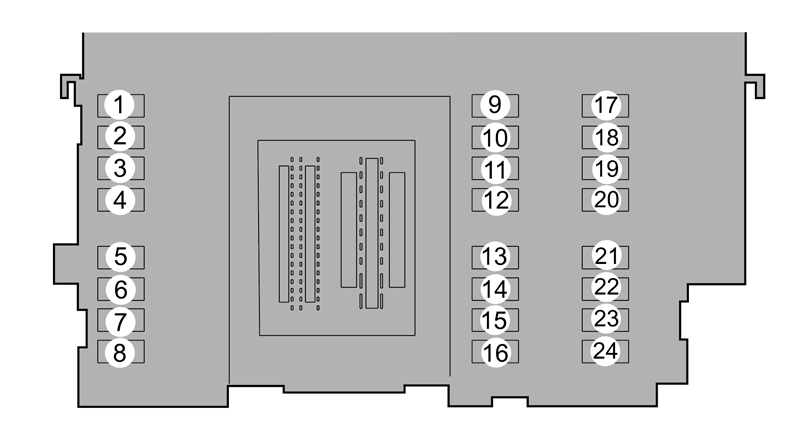

| 2012- Центральный электронный модуль (CEM)Предохранители салона | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Задний стеклоочиститель | 15 |
| 2 | – | – |
| 3 | Внутреннее освещение; панель управления двери водителя, стеклоподъемники; передние сиденья с электроприводом; система дистанционного открывания ворот гаража | 7.5 |
| 4 | Модуль снабжения водителя информацией (DIM) | 5 |
| 5 | Модуль управления системы переднего наблюдения (FSM), радар переднего обзора (FLR) | 10 |
| 6 | Внутреннее освещение; датчик дождя | 7,5 |
| 7 | Модуль управления рулевого колеса | 7,5 |
| 8 | Мотор замка, крышка топливного бака | 10 |
| 9 | Омыватель заднего стекла | 15 |
| 10 | Омыватель ветрового стекла | 15 |
| 11 | Отпирание крышки багажника | 10 |
| 12 | Нагревательный элемент спинки заднего сиденья, откидной подголовник | 10 |
| 13 | Топливный насос | 20 |
| 14 | Датчик движения, сигнализация, панель кондиционера | 15 |
| 15 | Модуль замка рулевой колонки (SCL) | 15 |
| 16 | Сигнальная сирена*; разъем передачи данных | 5 |
| 17 | Переключатель в двери водителя, стеклоподъемникиМодуль управления, сиденье пассажира с электроприводомПотолочное освещениеВыключатель закрывания задней двери автофургона | 7,5 |
| 18 | Модуль дополнительной системы удерживания (SRS), датчик веса пассажира (OWS) | 10 |
| 19 | Предупреждение столкновений | 5 |
| 20 | Соленоид подголовника, заднийМотор заднего стеклоочистителя, V70, XC60 | 15 |
| 20 | Переключатель, заднее сидение с электрообогревом; датчик педали газа; зеркало заднего вида с устройством автоматической защиты от ослепления; ТРС-элемент | 7,5 |
| 21 | Датчик биения сердцаПриемник дистанционного ключаДатчики сигнализации | 5 |
| 22 | Фонари стоп-сигнала (торможения) | 5 |
| 23 | Модуль люка в крыше (SRM) | 20 |
| 24 | Блокировка запуска | 5 |

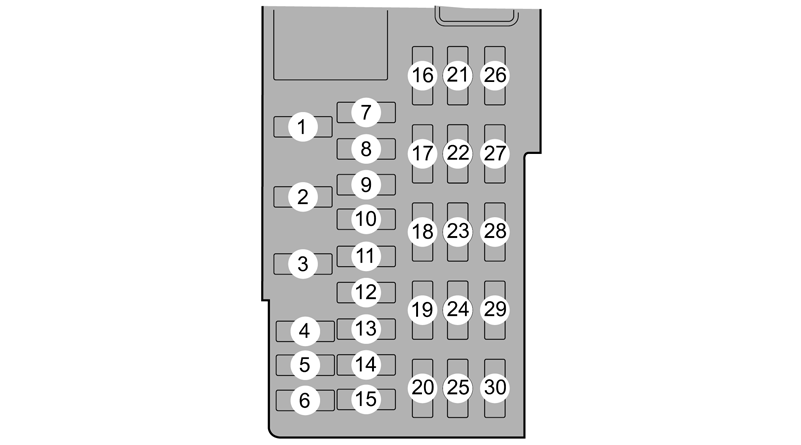

| 2012- Центральный электронный модуль (CEM)Предохранители салона | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Главный предохранитель блока управления аудиосистемой*; главный предохранитель для предохранителей 16-20: информационно-развлекательная система | 40 |
| 2 | – | – |
| 3 | Внутреннее освещение; панель управления двери водителя, стеклоподъемники; передние сиденья с электроприводом; система дистанционного открывания ворот гаража | – |
| 4 | Модуль снабжения водителя информацией (DIM) | – |
| 5 | Аналоговые часы | 5 |
| 6 | – | – |
| 7 | 12-В розетка в отсеке багажника*; холодильник | 15 |
| 8 | Модуль двери водителя (DDM) | 20 |
| 9 | Модуль двери пассажира (PDM) | 20 |
| 10 | Модуль правой задней двери (RDM) | 20 |
| 11 | Модуль левой задней двери (LDM) | 20 |
| 12 | Модуль бесключевого автомобиля (KVM) | 20 |
| 13 | Сиденье водителя с электроуправлением | 20 |
| 14 | Сиденье с электроуправлением, сторона пассажира | 20 |
| 15 | – | – |
| 16 | Модуль управления информационно-развлекательной системы (ICM) | 5 |
| 17 | Модуль управления аудиосистемой (усилитель); цифровое радио, телевидение | 10 |
| 18 | Звуковоспроизводящая аппаратура | 15 |
| 19 | Модуль телефона (PHM) | 5 |
| 20 | Информационно-развлекательная система для задних сидений (RSE) | 7,5 |
| 21 | Люк в крыше, потолочное внутреннее освещение, датчик кондиционера, двигатель заслонки воздухозаборника | 5 |
| 22 | 12-В розетка в туннельной консоли | 15 |
| 23 | Обогрев сиденья, заднее правое | 15 |
| 24 | Обогрев сиденья, заднее левое | 15 |
| 25 | Массажные сиденья передние*; освещение в подлокотниках*; освещение холодильника*; катушка реле холодильника* | 15 |
| 26 | Обогреватель сиденья, сторона пассажира | 15 |
| 27 | Обогреватель сиденья, сторона водителя | 15 |
| 28 | Модуль управления системой помощи при парковке (PAM), модуль прицепа (TRM) | 5 |
| 29 | Электронный модуль дифференциала (DEM) | 15 |
| 30 | Активное шасси Four-C | 10 |
S80 (07-)
V70 (08-), XC70 (08-), XC60

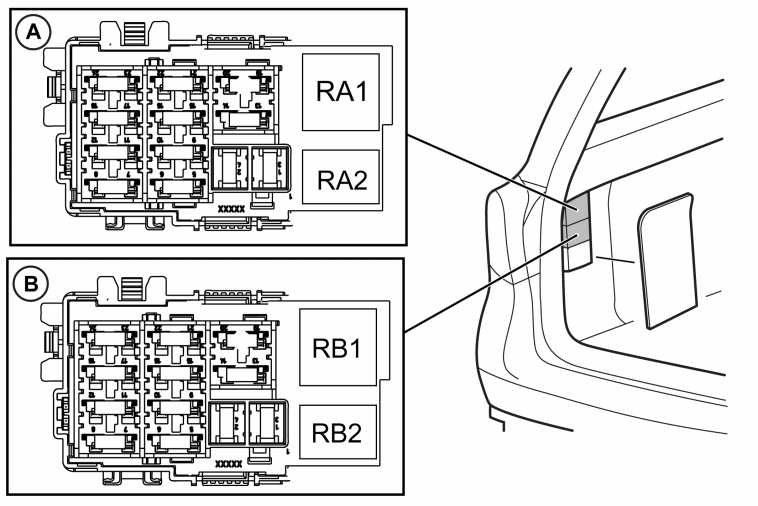

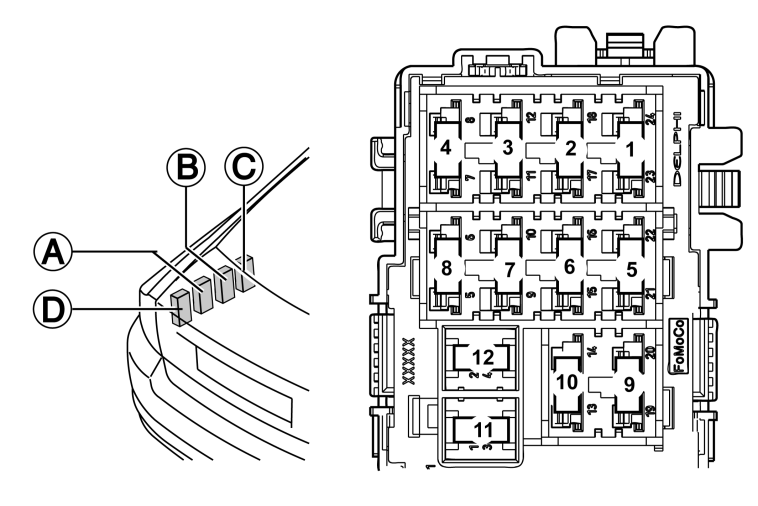

| Токораспределительная коробка в багажном отделении 2007Блок предохранителей А (Черный) | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Модуль двери водителя (DDM) | 25 |
| 2 | Модуль двери пассажира (PDM) | 25 |
| 3 | Модуль левой задней двери (LDM) | 25 |
| 4 | Модуль правой задней двери (RDM) | 25 |
| 5 | Свободное место | – |
| 6 | Розетка 12 В, багажное отделение | 15 |
| 7 | Реле, заднее устройство против запотеванияОбогреваемое заднее окно, (2008-) | 30 |
| 8 | Складываемые подголовники, Дополнительное оборудование | 15 |
| 9 | Аксессуар, жгут проводки буксирного крюка | 15 |
| 10 | Модуль сиденья с электроприводом (PSM) (2007-) | 25 |
| 11 | Модуль прицепа (TRM), принадлежность | 40 |
| 12 | Модуль задней двери автофургона (POT) с механическим приводом | 30 |
| 12 | Свободное место (2008-) | – |

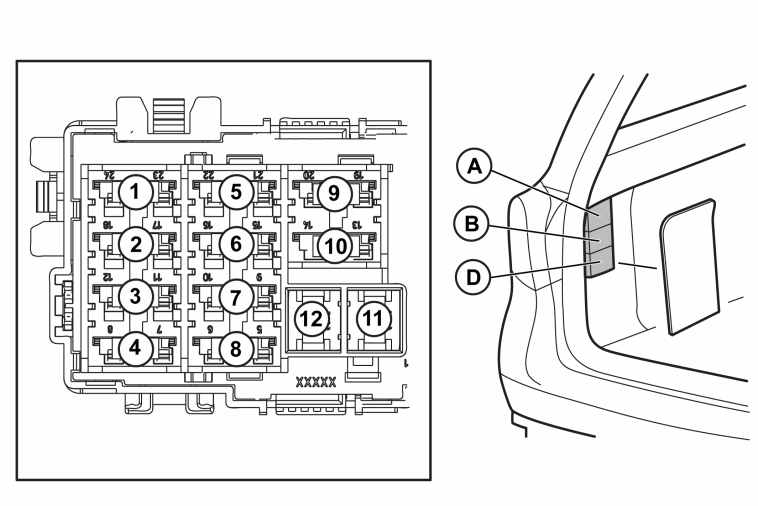

| Токораспределительная коробка в багажном отделении 2008Блок предохранителей В (Белый) | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Модуль камеры парковки (PAC) (2007-2008)Модуль управления системы помощи при парковке (PAM) (-2007)Модуль прицепа (TRM) (-2007) | 5 |
| 1 | Массажное сиденье переднее (2008-)Освещение в подлокотниках (2008-)Холодильник (2008-) | 7.5 |
| 2 | Модуль подвески (SUM) | 15 |
| 3 | Модуль обогрева сиденья (SHM), левый | 15 |
| 4 | Модуль обогрева сиденья (SHM), правый | 15 |
| 5 | Модуль обогрева сиденья, заднее правое | 15 |
| 6 | Электронный модуль дифференциала (DEM) | 10 |
| 7 | Модуль обогрева сиденья, заднее левое | 15 |
| 8 | Свободное место | – |
| 9 | Модуль управления, сиденье пассажира с электроприводом | 25 |
| 10 | Модуль бесключевого автомобиля (KVM) | 20 |
| 11 | Мотор блокировки тормозного диска, левый задний | 30 |
| 12 | Мотор блокировки тормозного диска, правый задний | 30 |
| Токораспределительная коробка в багажном отделении -2007Блок предохранителей С | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| C2 | Мотор блокировки тормозного диска, левый задний | 30 |
| C3 | Мотор блокировки тормозного диска, правый задний | 30 |
| C4 | Модуль бесключевого автомобиля (KVM) | 20 |
| C6 | Модуль управления, сиденье пассажира с электроприводом | 25 |
| C7 | Модуль сиденья с электроприводом (PSM) | 25 |
| Токораспределительная коробка в багажном отделении 2008Блок предохранителей D (Синий) | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Модуль переднего монитора (HLDF)Модуль мультимедиа (MMM)Камера системы помощи при парковке, S80 (2008-) | 10 |
| 2 | Свободное место | – |
| 3 | Блок управления басового динамика (SUB), V70 (2008-)Зарезервированное место, S80 (2008-) | 25 |
| 4 | Модуль управления цифрового радиоприема (RDAR)Зарезервированное место, S80 (2008-) | 5 |
| 5 | Модуль звуковоспроизведения (AUD) | 25 |
| 6 | Модуль управления информационно-развлекательной системы (ICM)Встроенный модуль звуковоспроизведения (IAM)Элемент USB модуля управления (AUU) | 15 |
| 7 | Модуль телефона (PHM)Модуль телефона Bluetooth (BPM) | 5 |
| 8-12 | Свободное место | – |
| Токораспределительная коробка в багажном отделении 2012-Предохранители багажника/багажного отсека | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Электрический стояночный тормоз, слева | 30 |
| 2 | Электрический стояночный тормоз, справа | 30 |
| 3 | Обогреваемое заднее окно | 30 |
| 4 | Разъем прицепа | 15 |
| 5 | Модуль задней двери автофургона (POT) с механическим приводом | 20 |
| 6-10 | – | – |
| 11 | Модуль телефона (PHM)Модуль телефона Bluetooth (BPM) | 40 |
| 12 | – | – |
| Главные предохранители около аккумулятора -2012 | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Главный предохранитель для предохранителей в двигательном отсеке | 150 |
| 2 | СтартерМодуль управления генератора (ACM) | 150 |
| Главные предохранители около аккумулятора | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Главный предохранитель для предохранителей в двигательном отсеке | 150 |
| 2 | СтартерМодуль управления генератора (ACM) | 150 |
| Холодная зона в двигательном отсеке Реле | |
|---|---|
| Положение | Функция |
| R2 | Реле, сигнальный рожок |
| Токораспределительная коробка в двигательном отсеке Реле | |
|---|---|
| Положение | Функция |
| R8 | Реле, питание 15 |
| R9 | Реле, функции комфорта |
| R10 | Главное реле системы управления двигателем |
| R11 | 2007-Реле, насос охлаждающей жидкости, 8-цил. |
| R12 | Реле стартера |
| R13 | Реле, система управления климатом |
S80 (07-)
V70 (08-), XC70 (08-), XC60
| Токораспределительная коробка в багажном отделении Реле | |
|---|---|
| Положение | Функция |
| RA 1 | Реле, заднее устройство против запотевания |
| RA 2 | -2007Реле задних складывающихся подголовников |
| RA 2 | 2008-Реле, стеклоочиститель задней двери автофургона |
| RB1 | Реле, питание 15 |
| RB2 | 2008-Реле задних складывающихся подголовников |
Обсуждение и оценка
0Пока нет комментариев. Будьте первым.
