Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| V40 (13-) | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |
| V60 | — | 2011 |
| XC60 | — | 2009–2011 |

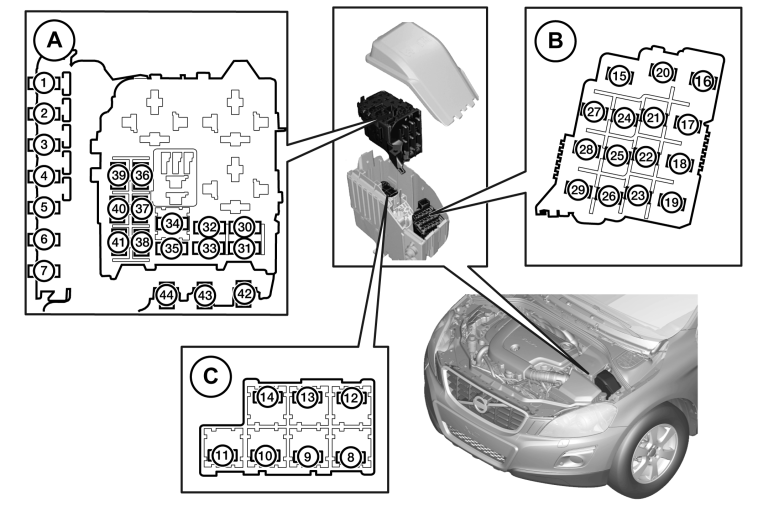

| Предохранители в моторном отсеке | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | KL30A Первичный предохранитель CEM | 50 |
| 2 | KL30B Первичный предохранитель CEM | 50 |
| 3 | KL30 Первичный предохранитель RJBA | 60 |
| 4 | KL30 Первичный предохранитель RJBB | 60 |
| 5 | KL30 Первичный предохранитель RJBD | 50 |
| 6 | Свободное место | - |
| 7 | PTC Воздухонагреватель | 100 |
| 8 | Свободное место | - |
| 9 | Модуль электродвигателя стеклоочистителя (WMM) | 30 |
| 10 | Стояночный нагреватель | 25 |
| 11 | Модуль управления вентилятором в салонеМотор, вентилятор салона | 40 |
| 12 | Свободное место | - |
| 13 | Модуль управления ABS, насос | 40 |
| 14 | Модуль управления ABS, клапаны | 20 |
| 15 | - | - |
| 16 | Регулировка высоты света (Active Bi-Xenon) | 10 |
| 17 | Первичный предохранитель CEM | 20 |
| 18 | РадарМодуль управления ACC | 5 |
| 19 | Модуль сервоуправления, зависимого от скорости | 5 |
| 20 | Модуль управления коробки передач (TCM)Модуль управления двигателя (ЕСМ)Модуль дополнительной системы удерживания (SRS) | 10 |
| 21 | Омывающее сопло для ветрового стекла с электрообогревом | 10 |
| 22 | Свободное место | - |
| 23 | Панель освещения | 5 |
| 24 | Омыватель фар | 15 |
| 25 | Разъем 12 В, переднее и заднее сиденье | 15 |
| 26 | Люк в крышеПотолочная консольECC | 5 |
| 27 | Реле, коробка моторного отсека | 5 |
| 28 | Дополнительный передний свет | 20 |
| 29 | Сигнальный рожок | 15 |
| 30 | Модуль управления двигателя (ECM) | 10 |
| 31 | Модуль управления автоматической коробки передач | 15 |
| 32 | Компрессор системы кондиционирования | 15 |
| 33 | Реле омывания | 5 |
| 34 | Реле стартера | 30 |
| 35 | Свеча зажигания с катушкой зажигания, бензин | 20 |
| 35 | Система накаливания (5-цил., дизель) | 10 |
| 36 | Модуль управления двигателя, Trottel, бензин | 10 |
| 36 | Модуль управления двигателя, Trottel, дизель | 15 |
| 37 | ФорсункиРасходомер воздуха (MAF) | 15 |
| 38 | Клапаны двигателя | 10 |
| 39 | EVAPЛямбда-зонд, бензинВпрыск, бензин | 15 |
| 39 | Лямбда-зонд, дизель | 10 |
| 40 | Нагреватель дизельного фильтра, нагреватель вентиляции картера (дизель) | 15 |
| 41 | Свободное место | - |
| 42 | Свеча предпускового подогрева (дизельный) | 70 |
| 43 | Свободное место | - |
| 44 | Модуль управления электровентилятором охлаждения | 80 |
| Предохранители под отделением для перчаток | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Модуль датчика дождя (RSM) | 5 |
| 2 | Модуль дополнительной системы удерживания (SRS) | 10 |
| 3 | Модуль управления ABS-тормозов | 5 |
| 4 | Датчик педали газаВоздухонагреватель (PTC)Сиденья с электроподогревом | 7,5 |
| 5 | Свободное место | - |
| 6 | Дисплей ICMCD и радиоприемникСистема RSE | 15 |
| 7 | Модуль управления рулевого колеса | 7,5 |
| 8 | Свободное место | - |
| 9 | Дальний свет | 15 |
| 10 | Модуль люка в крыше (SRM) | 20 |
| 11 | Фонари заднего хода | 7,5 |
| 12 | Свободное место | - |
| 13 | Передние противотуманные фонари | 15 |
| 14 | Омыватель ветрового стекла | 15 |
| 15 | Адаптивный круиз-контрольACC | 10 |
| 16 | Свободное место | - |
| 17 | Потолочное освещениеПанель управления двери водителя/электроуправление сиденья пассажира | 7,5 |
| 18 | Информационный дисплей | 5 |
| 19 | Сиденье водителя с электроприводом | 5 |
| 20 | Стеклоочиститель ветрового стекла сзади | 15 |
| 21 | Приемник дистанционного ключаДатчики сигнализации | 5 |
| 22 | Топливный насос | 20 |
| 23 | Модуль замка рулевой колонки (SCL) | 20 |
| 24 | Свободное место | - |
| 25 | Мотор замка, центральный замок, дверь задкаМотор замка, крышка топливного бака | 10 |
| 26 | Сирена сигнализацииECC | 5 |
| 27 | Кнопка пуска/остановки | 5 |
| 28 | Выключатель стоп-сигнала | 5 |

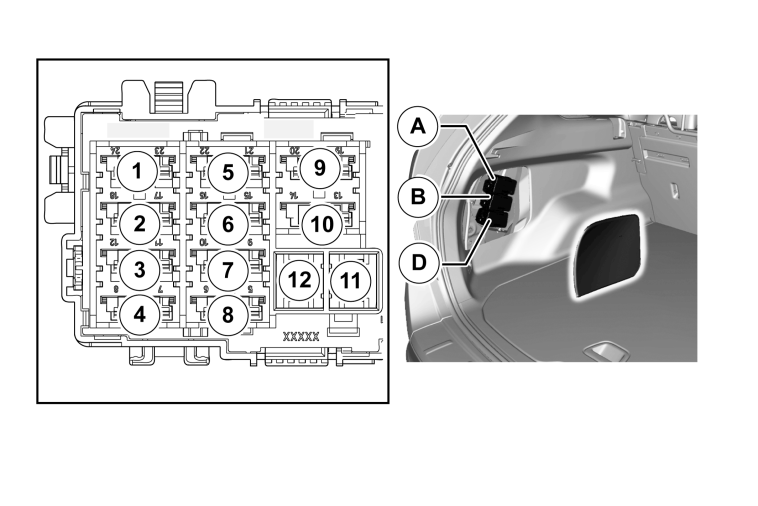

| Предохранители багажного отделения, модуль А (черный) | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| A1 | Модуль двери водителя (DDM) | 25 |
| A2 | Модуль двери пассажира (PDM) | 25 |
| A3 | Модуль левой задней двери (LDM) | 25 |
| A4 | Модуль правой задней двери | 25 |
| A5 | Свободное место | - |
| A6 | Разъем 12 В, багажное отделение | 15 |
| A7 | Реле, заднее устройство против запотеванияОбогреваемое заднее окно | 30 |
| A8 | Свободное место | - |
| A9 | Разъем прицепа 2 | 15 |
| A10 | Сиденье водителя с электроуправлением | 25 |
| A11 | Разъем прицепа 1 | 40 |
| A12 | POT (автоматическое открывание крышки багажника) | 30 |
| Предохранители багажного отделения, модуль В (белый) | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| B1 | Система помощи при парковкеПарковочная камера | 5 |
| B2 | Модуль управления Four-C | 15 |
| B3 | Подогрев сиденья со стороны водителя впереди | 15 |
| B4 | Подогрев сиденья со стороны пассажира впереди | 15 |
| B5 | Подогрев сиденья справа сзади | 15 |
| B6 | Модуль управления AWD | 10 |
| B7 | Подогрев сиденья слева сзади | 15 |
| B8 | Свободное место | - |
| B9 | Сиденье с электроуправлением, сторона пассажира | 25 |
| B10 | Модуль безключевого автомобиля (KVM) | 20 |
| B11 | Электрический стояночный тормоз, слева | 30 |
| B12 | Электрический стояночный тормоз, справа | 30 |
| Предохранители багажного отделения, модуль D (синий) | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| D1 | Дисплей RTI (Дорожная информация) | 10 |
| D2 | Свободное место | - |
| D3 | Басовый динамик | 25 |
| D4 | DAB-радио | 5 |
| D5 | Усилитель звуковой системы | 25 |
| D6 | Аудиосистема | 15 |
| D7 | Модуль телефона (PHM)Модуль телефона Bluetooth (BPM) | 5 |
| D8-D12 | Свободное место | - |
