Группа 37 Предохранители (2004, 2005)

Применимость

Модель	Двигатель	Год
C30	—	2007
S40 (04-)	—	2004–2007
V50	—	2004–2007

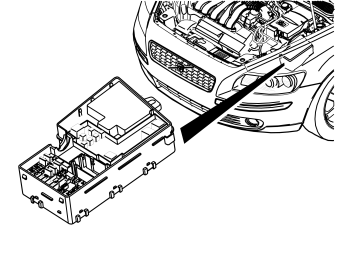

J3603260

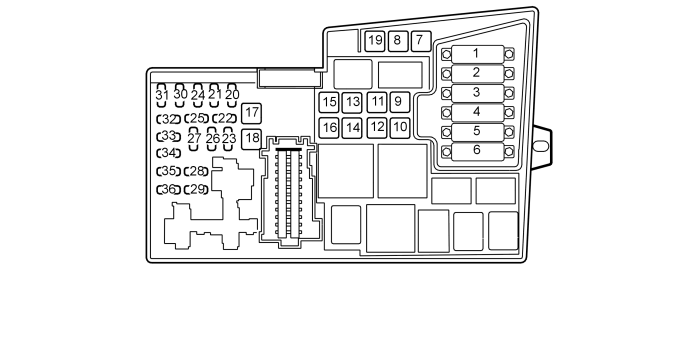

J3703462

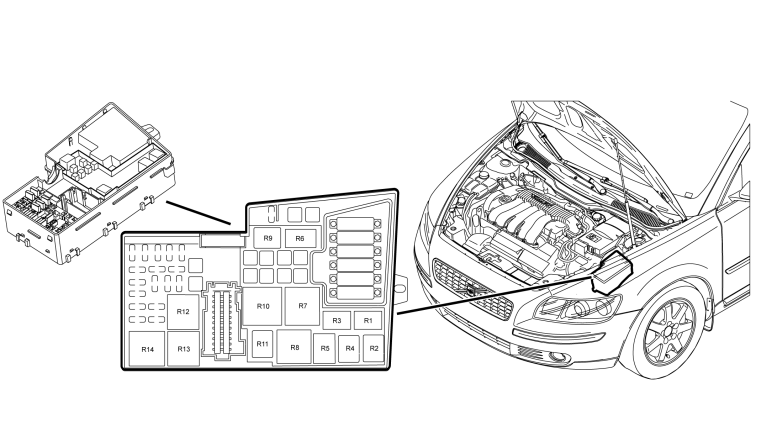

Предохранители электрического распределительного ящика в моторном отделении
Предохранитель №	Функция	А
1	Вентилятор охлаждения двигателя	50
2	Сервоуправление (не 1.6L)	80
3	Соединение с коробкой предохранителей в салоне	60
4	Соединение с коробкой предохранителей в салоне	60
5	Обогреватель, система управления микроклиматом (4-цил.), дополнительный обогреватель (PTC)	80
6	Свеча предпускового подогрева (дизельный)	60
6	Свечи предварительного обогрева двигателя (дизель) I5D	70
7	Модуль управления тормозной системой (BCM), насос	30
8	Модуль управления тормозной системой (BCM), клапаны	20
9	Модуль управления двигателя (ECM)	30
10	Вентилятор салона	40
11	Омыватель фары	20
11	C70: Очиститель фар, электроуправляемая крыша, замыкаемый отсек для хранения и солнечный люк
12	Электрообогреваемое заднее окно	30
13	Реле стартера	30
14	Жгут проводов прицепного устройства	40
15	С70: Электроуправляемая крыша	30
16	Питание системы infotainment S40/V50	30
16	Питание системы infotainment C70	40
17	Стеклоочистители ветрового стекла	30
18	Соединение с коробкой предохранителей в салоне	40
19	Свободное место	–
20	Звуковой сигнал	15
21	Дополнительный нагреватель от двигателя, нагреватель салона	20
22	Низкочастотный громкоговоритель	15
23	Модуль управления двигателя (ЕСМ, 5-цил.)/ Модуль управления коробки передач (TCM)	10
24	Подогреваемый топливный фильтр, дизель -2005	20
25	Свободное место	–
26	Зажигание	15
27	Компрессор системы кондиционирования	10
28	Модуль управления климатом (CCM -2005). Модуль управления мультимедии (MMM -2005)	10
28	Резервное (2006-)
29	Передние противотуманные фонари	15
30	Модуль управления двигателя (ECM), дизель	3
31	Регулятор напряжения Генератор, 4-цил.	10
32	(-2005)Двигатель: 5-цил.Форсунки, Лямбда-зонд (4-цил.), реле предварительного подогрева топливного фильтра, дизель, вакуумный насос (4-цил.)	10
32	(2006-)Форсунки (5-цил.), Лямбда-зонд (4-цил.), охладитель нагнетаемого воздуха, дизель.	10
33	Лямбда-зонд, Вакуумный насос 5-цил. Реле предварительного нагревания топливного фильтра, дизель	20
34	Катушки зажигания, топливный насос, дизель, форсунки (1,6 л, бензин), датчик давления климатической установки (5-цил. 2006-)	10
35	Реле системы управления микроклиматом, насос для контроля течи топлива, датчик массового расхода воздуха (MAF), клапан продувки угольного фильтра, электромагнитный клапан для регулируемого момента срабатывания клапана (впуск/выпуск), регулировочный клапан турбокомпрессора, перепускной клапан, дизель, резистор с положительным температурным коэффициентом (PTC) для маслоуловителя (бензиновый двиг. 1,8 л бензин 2006-)	15
36	Модуль управления двигателя (ECM), датчик акселератора	10

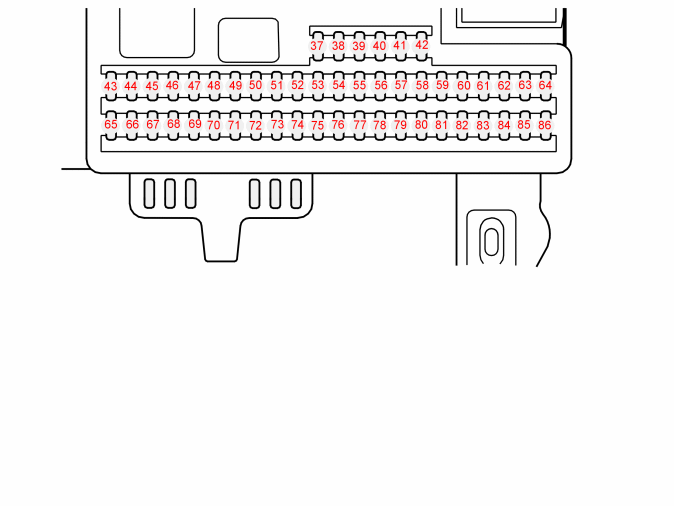

J3703461

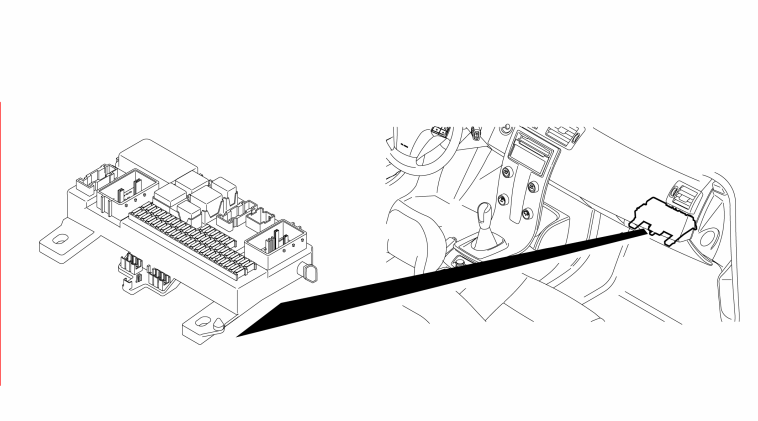

Предохранители салонаЦентральный электронный модуль (СЕМ)
Предохранитель №	Функция	А
37	Свободное место	–
38	Свободное место	–
39	Свободное место	–
40	Свободное место	–
41	Свободное место	–
42	Свободное место	–
43	Модуль телефона (PHM), модуль проигрывателя аудиовизуальной информации (MP), модуль дорожной информации (RTI) (дополнительный)	15
44	Модуль дополнительной системы удерживания (SRS)	10
45	Электрическое гнездо, заднее сиденье	15
46	Осветительный модуль, перчаточный ящик и подножка, информационный модуль водителя (DIM)	5
47	Освещение на крыше, наружные зеркала заднего вида, люк в крыше	5
48	Омыватель ветрового стекла, стеклоочиститель, заднее ветровое стекло	15
49	Блок управления системы безопасности при столкновении (SRS) датчик веса пассажира (OWS)	10
50	Свободное место	–
51	(-2005)Патрон лампы/корректировка света фар, модуль управления газоразрядными лампами. Дополнительный отопитель (PTC) дизель, вспомогательный отопитель парковки	10
51	(2006-)Дополнительный нареватель (PTC) (дизель), Система помощи при парковке, AWD
52	(-2005)Модуль управления тормозами (BCM)	5
52	(2006-)Модуль управления коробки передач (TCM), иммобилизатор (4-цил. дизель)	5
53	(-2005)Электрический модуль рулевого привода с усилителем (EPS)	10
53	(2006-)Модуль управления тормозами (BCM), рулевое управление с гидроусилителем, двойные ксеноновые лампы (дополнительные)	10
54	(-2005)Модуль управления коробки передач (TCM)	10
54	(2006-)Модуль управления двигателя (ЕСМ, 5-цил. бензиновый двиг. с турбокомпрессором)
55	Приемник дистанционного управления, модуль управления без ключа	20
56	Сирена (SCM). Зарядное устройство аккумулятора (-2005)	10
57	Разъем передачи данных, выключатель стоп-сигнала (-2005)	15
58	Дальний свет, справа, дополнительные фонари	10
59	Левая фара дальнего света	10
60	Обогреватель сиденья, сторона водителя	15
61	Обогреватель сиденья, сторона пассажира	15
62	Люк в крыше	20
63	Модуль правой задней двери	20
64	(-2005)Радио, система глобального позиционирования (GPS)	5
64	(2006-)Звуковая система, RTI (выборочно), Светодиод замка двери	5
65	ИК дистанционное управление RTI, дисплей RTI, модуль управления системой handsfree мобильного телефона, модуль звуковоспроизведения (AUD), модуль проигрывателя аудиовизуальной информации (MPM), модуль мультимедиа (MMM)	5
66	Модуль управления информационно-развлекательной системы (ICM)	10
67	Свободное место	15
68	Cruise control	5
69	Климат-контроль, модуль датчика дождя (RSM)	5
70	Свободное место	–
71	Свободное место	–
72	Свободное место	–
73	Солнечный люк, Напоминание о заднем ремне безопасности, Консоль внутреннего освещения (OHC), Автоматическая защита от ослепления на зеркле заднего вида	5
74	Модуль управления топливным насосом, бензиновый	15
75	Свободное место	–
76	Свободное место	–
77	Электрическая розетка в багажном отсеке, вспомогательный электронный модуль (AEM)	15
78	Свободное место	–
79	Фонарь заднего хода, автоматическое зеркало заднего вида	5
80	Свободное место	–
81	Модуль левой задней двери	20
82	Модуль двери пассажира (PDM)	25
83	Модуль двери водителя (DDM)	25
84	Блок управления, сиденье пассажира с электроприводом	25
85	Блок управления, сиденье водителя с электроприводом (PSM)	25
86	Блок управления сиденья водителя с электроприводом, блок управления сиденья пассажира с электроприводом (PSM), освещение багажного отделения	5
87	Запасной предохранитель	–
88	Запасной предохранитель	–
89	Запасной предохранитель	–
90	Запасной предохранитель	–
91	Запасной предохранитель	–
92	Запасной предохранитель	–

	Предохранители аккумулятора
Номер предохранителя:	Функция	А
PF1	Стартер, генератор переменного тока	150
PF2	Предохранители в моторном отделении	150

Токораспределительная коробка в двигательном отсеке/Реле
Положение	Функция
R2	Реле сигнального рожка 2/17
R4	Реле противотуманных фонарей, передние 2/34
R5	Реле, топливный фильтр, подогреватель 2/142
R9	Реле мойки фар 2/182
R10	Реле, заднее устройство против запотевания 2/82
R11	Реле, система управления климатом 2/22
R13	Реле стартера 2/35
R14	Главное реле, система двигателя 2/32

Центральный электронный модуль (CEM)Реле
Положение	Функция
R1	Реле, внутреннее освещение 2/89
R2	Реле фонаря заднего хода 2/80
R7А	Реле, электромотор омывания ветрового стекла 2/92
R7B	Реле, электромотор омывания ветрового стекла 2/92
R8	Реле дальнего света 2/63
R11А	Реле стеклоочистителя задней двери автофургона 2/16
R11B	Реле, информационно-развлекательная система 2/159
R15	Реле, топливный насос, бензин 2/23
R18	Реле, функции комфорта 2/193

Реле дополнительного оборудования
Положение	Функция
Панель приборов	Реле дополнительного света 2/64
Отсек багажника	Реле, сабвуфер 2/157
Передняя балка	Реле электрического моторонагревателя 2/192
Панель приборов	Реле отключения звуковой системы 2/238

Группа 37 Предохранители (2004, 2005)

Обсуждение и оценка

Действия

Спецификации
