Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V70 (00-08) | — | 2000–2008 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2007 |
| 11А -2004Главные предохранители в моторном отсеке | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Свеча предпускового подогрева | 60 |
| 2 | Предохранители для 11C: 30-37 | 60 |
| 3 | Предохранители для 11C: 1-4, 5-9, 12-19 | 60 |
| 4 | Предохранители для 11C: 21-29 | 60 |
| 5 | - | |
| 6 | - | |
| 7 | - | |
| 8 | Вентилятор охлаждения двигателя | 60 |
| 11А 2005-2007Главные предохранители в моторном отсеке, объединенный блок реле / предохранителей | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Свечи предпускового подогрева через 2/4 | 60 |
| 2 | Предохранители в отсеке двигателя 11В/ 20, 21 | 40 |
| 3 | Предохранители в отсеке двигателя 11В/ 17, 18 | 40 |
| 7 | Дополнительное оборудование | 60 |
| 8 | Вентилятор охлаждения двигателя через 4/71 | 60 |
| 11А 2008-Главные предохранители в моторном отсеке | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Свеча предпускового подогрева 4/109 | 60 |
| 2 | Вентилятор охлаждения двигателя 4/71 | 60 |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 11B -2005Предохранители/реле в моторном отсеке | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Стояночный нагреватель | 25 |
| 2 | Дополнительное оборудование (дополнительный свет) | 20 |
| 3 | Дроссель для 5-цил. без турбо/Bi-Fuel | 10 |
| 4 | Система управления двигателем (ECM), (дизель, Bi-Fuel)Лямбда-зондыМагнитный клапан (дизель) 8/111 | 20 |
| 5 | Проверка утечки топлива, насос 6/67Топливная магистраль (bi-fuel)Магнитный клапанСоленоид, переменный клапан, выход 8/81Соленоид, изменяемая геометрия турбонагнетателя (дизель) 8/82Сопротивление PTC, предварительный нагрев воздуха 9/32 | 10 |
| 6 | Расходомер воздуха (MAF) (дизель) 7/17 | 5 |
| 6 | Расходомер воздуха l (MAF) 7/17Блок управления двигателя (ЕСМ) 4/46Форсунки 8/6-11 | 15 |
| 7 | -2003: Блок управления дросселя (ETM) 4/50, Блок управления дросселя (ECM) | 10 |
| 8 | Магнитное сцепление 8/3 через 2/22Датчик положения педали газа 7/51Вентилятор охлаждения, электронный блок, моторный отсек 6/44 | 10 |
| 9 | -2004 Сигнальный рожок, реле 2/17 | 15 |
| 9 | 2005- Клапан газового бака (bi-fuel) | 10 |
| 10 | - | - |
| 11 | -2004Реле автоматики свечей накала 2/14Реле, система управления климатом 2/22Клапан EGR 8/17Магнитный клапан, противоударная подушка 8/64Соленоид, изменяемая геометрия турбонагнетателя 8/82Сопротивление PTC, предварительный нагрев воздуха, (дизель) 9/32Свечи зажигания / катушка зажигания 20/3-8 | 20 |
| 11 | 2005-Реле автоматики свечей накала 2/14Реле, система управления климатом 2/22Свечи зажигания / катушка зажигания 20/3-8 | 20 |
| 12 | -2004Контакт тормозного света 3/9 | 5 |
| 13 | Мотор, стеклоочиститель ветрового стекла 6/1Реле, стеклоочиститель ветрового стекла, низкая / высокая скорость 2/90Реле прерывистого режима стеклоочистителей ветрового стекла 2/91 | 25 |
| 14 | Модуль управления тормозами (BCM) 4/16 | 30 |
| 15 | -2004Клапан бензинового бака (двухтопливная система) | 15 |
| 15 | 2005-Очистка под высоким давлением, фары | 35 |
| 16 | -2004Насос мойки, ветровое стекло 6/2 через 2/92Мотор, стеклоочиститель фар, правый 6/3Мотор, стеклоочиститель фар, левый 6/4 | 15 |
| 17 | -2004Ближний свет, правый 10/66Ближний свет, правый, Bi-Xenon 10/66 | 10 |
| 17 | 2005-Ближний свет, левый | 20 |
| 18 | -2004Ближний свет, левый 10/70Ближний свет, левый, Bi-Xenon 10/70 | 10 |
| 18 | 2005-Габаритный свет, передний | 15 |
| 19 | Модуль управления тормозами (BCM) 4/16 | 30 |
| 20 | -2004Левая фара дальнего света 10/68 | 15 |
| 20 | 2005-Ближний свет, правый | 20 |
| 21 | -2004Правая фара дальнего света 10/64 | 15 |
| 21 | 2005-Топливный насос | 15 |
| 22 | -2004Стартер 6/25 через 2/3 | 25 |
| 22 | 2005-Стартер 6/25 через 2/3 | 35 |
| 23 | -2004Главное реле, блок управления двигателя (ECM) 2/32Блок управления двигателя (ЕСМ) 4/46 | 5 |
| 23 | 2005-Главное реле, блок управления двигателя (ECM) 2/32Блок управления двигателя (ЕСМ) 4/46 | 10 |
| 24 | - | - |
| 11B 2006-Предохранители/реле в моторном отсеке | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Модуль управления тормозами (BCM) | 30 |
| 2 | Модуль управления тормозами (BCM) | 30 |
| 3 | Очистка под высоким давлением, фары | 35 |
| 4 | Стояночный нагреватель (выборочно) | 25 |
| 5 | Дополнительный свет (выборочно) | 20 |
| 6 | Реле стартера | 35 |
| 7 | Стеклоочистители ветрового стекла | 25 |
| 8 | -2007Модуль трансмиссии (TCM) (дизельный, V70 R) | 15 |
| 8 | 2008-Топливный насос | 15 |
| 9 | -2007Топливный насос | 15 |
| 9 | 2008-Модуль трансмиссии (TCM) (дизельный, V70 R) | 15 |
| 10 | Катушка зажигания (бензин)Модуль управления двигателя (ECM)Форсунки (дизель) (-2007) | 20 |
| 11 | Датчик педали газа (APM)Компрессор ACВентилятор электронного блока | 10 |
| 12 | Модуль управления двигателя (ECM) (бензиновый - не 8-цил.)Форсунки (бензин)Расходомер воздуха (MAF) (бензиновый - не 8-цил.) | 15 |
| 12 | Расходомер воздуха (MAF) (дизельный) | 5 |
| 13 | Модуль управления дросселя (бензиновый - 5-цил. без турбо, 8-цил.)Модуль управления двигателя (ECM) (бензиновый - 5-цил. без турбо, 8-цил.)Модуль электронной дроссельной заслонки (ETM) (bi-fuel) | 10 |
| 13 | 2008-Модуль управления дроселя (дизель)клапан смешивания воздуха (дизель)регулятор давления топлива (дизель)магнитный клапан (дизель)Модуль управления двигателя (ECM) (дизель) | 15 |
| 14 | Лямбда-зонд (бензин) | 20 |
| 14 | Модуль управления двигателя (ECM) (bi-fuel) (2008-) | 20 |
| 14 | Лямбда-зонд (дизель) | 10 |
| 15 | Нагреватель вентиляции картера (бензин)Магнитный клапан (бензин)Насос проверки утечки топливаРаспределитель топлива, газ (bi-fuel) | 10 |
| 15 | Подъемник клапанов (6-цил.) | 15 |
| 15 | Модуль управления двигателя (ECM) (8-цил.)Расходомер воздуха (MAF) (8-цил.)Магнитный клапан (8-цил.)Насос проверки утечки топлива (8-цил.)Магнитное соединение, система микроклимата (8-цил.) | 15 |
| 15 | Магнитный клапан (дизель)Свеча предпускового подогрева (дизельный)Регулирующий мотор, турбо (дизель) | 15 |
| 16 | Ближний свет, левый | 20 |
| 17 | Ближний свет, правый | 20 |
| 18 | - | - |
| 19 | Модуль управления двигателя (ECM), измерение, реле двигателя | 5 |
| 20 | Габаритный свет | 15 |
| 21 | - | - |
| 11C -2004Предохранители салона | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | -2001Левая фара ближнего света | 10 |
| 1 | 2002-Блок предохранителей, моторный отсек | 15 |
| 2 | -2002Правая фара ближнего света | 10 |
| 2 | 2002-Блок предохранителей, моторный отсек | 20 |
| 3 | Сиденье водителя с электроприводом | 15 |
| 4 | Сиденье пассажира с электроприводом | 20 |
| 5 | Рулевой привод с усилителем, вакуумный насос | 15 |
| 6 | Клапан бензинового бака | 5 |
| 7 | Обогреваемое сиденье, левое | 15 |
| 8 | Сиденье с обогревателем, правое | 15 |
| 9 | Модуль управления тормозами (BCM), датчик угла рулевого управления (SAS) | 5 |
| 10 | Дневные лампы, слева | 10 |
| 11 | Дневные лампы, справа | 10 |
| 12 | Стеклоочистители фар, регулировка пределов фар | 15 |
| 13 | Гнездо электропитания 12 В, переднее и заднее | 20 |
| 14 | Электрический выключатель, замок ремня безопасности, сиденье пассажира с электроприводомЦентральный электронный модуль (СЕМ) | 5 |
| 15 | Магнитола, дорожная информация (RTI) (дополнительная функция) | 5 |
| 16 | Звуковоспроизводящая аппаратура | 20 |
| 17 | Усилитель | 30 |
| 18 | Передние противотуманные фонари | 15 |
| 19 | Дисплей RTI (Дорожная информация) | 10 |
| 20 | - | |
| 21 | Модуль управления коробки передач (ТСМ), газ топливной магистрали, ингибитор переключения соленоида, топливный запорный клапан (DFCO), модуль переключателя передач (GSM) | 10 |
| 22 | Центральный электронный модуль (СЕМ), индикаторная лампа | 5 |
| 23 | Модуль выключателей освещения (LSM), разъем передачи данных, модуль системы управления микроклиматом (ССМ), модуль рулевого колеса (SWM) управления подрулевыми рычагами | 20 |
| 24 | Модуль электрического выключателя, модуль системы управления микроклиматом (CCM), комбинированная приборная панель, модуль снабжения водителя информацией (DIM), модуль сиденья водителя с электроприводом (PSM) | 10 |
| 25 | Выключатель зажигания, модуль управления двигателя (ECM), модуль управления дополнительной системы удерживания (SRS) | 10 |
| 26 | Мотор, вентилятор салона | 30 |
| 27 | Модуль управления подвески колес "Four-C" (SUM) через 2/174 | 15 |
| 28 | Внутреннее освещение, модуль дистанционного управления открыванием гаража, датчик дождя | 10 |
| 29 | Автомобильный телефон | 10 |
| 30 | Габаритные / стояночные фонари, левый передний и задний | 10 |
| 31 | Габаритные / стояночные фонари, правый передний и задний, освещение номерного знака | 10 |
| 32 | Центральный электронный модуль (СЕМ) | 10 |
| 33 | Топливный насос, управляемый по требованию топливный насос | 15 |
| 34 | Люк в крыше | 15 |
| 35 | Узел замка, передняя левая дверь, обогреваемые дверные зеркала, дверные зеркала с электроприводом, мотор, окно с сервоприводом стекла, слева спереди | 25 |
| 36 | Узел замка, передняя правая дверь, обогреваемые дверные зеркала, дверные зеркала с электроприводом, мотор, окно с сервоприводом стекла, справа спереди | 25 |
| 37 | Блокировка, окно с сервоприводом стекла заднее, освещение задней двери | 30 |
| 38 | Модуль управления сирены (SCM) | 5 |
| 11C 2005–Предохранители салона | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Сиденье водителя с электроприводом | 25 |
| 2 | Сиденье пассажира с электроприводом | 25 |
| 3 | Мотор, вентилятор салона | 30 |
| 4 | Блок управления, правая передняя дверь | 25 |
| 5 | Модуль управления, левая передняя дверь | 25 |
| 6 | Потолочная лампа модуля управления (RCM)Верхний электронный модуль (UEM)Модуль люка в крыше (SRM)Система дистанционного открывания гаражаМодуль датчика дождя (RSM)Освещение косметического зеркалаЛампа для чтения, сзади | 10 |
| 7 | Мотор люка в крыше | 15 |
| 8 | Кольцо антенны/освещение замка зажиганияМодуль дополнительной системы удерживания (SRS)Модуль управления двигателя (ЕСМ)Переключатель противоударной подушки на стороне пассажира PACOSЦентральный электронный модуль (СЕМ)Задний электронный модуль (REM)Электронный блокиратор запуска (IMMO, 2006-)Модуль трансмиссии (TCM) (дизельный + V70 R) (2006-) | 7,5 |
| 9 | Модуль выключателей освещения (LSM)Модуль рулевого колеса (SWM)Модуль датчика угла рулевого колеса (SAS)Разъем передачи данных | 5 |
| 10 | Модуль звуковоспроизведения (AUM)Модуль безручного мобильного телефона | 20 |
| 11 | Усилитель звуковой системы | 30 |
| 12 | Дисплей RTI (Дорожная информация) | 10 |
| 13 | Модуль телефона (PHM) | 5 |
| 11O 2008-Предохранители с дополнительным держателем предохранителей в салоне | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Алкогольный замок 2/241 | 5 |
| 2 | Алкогольный замок | 5 |
| 11D –2005Предохранители, багажный отсек | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Задний электронный модуль (REM) | 10 |
| 2 | Задние противотуманные фонари | 15 |
| 3 | Фонари стоп-сигнала (торможения) | 15 |
| 4 | Фонари заднего хода | 10 |
| 5 | Обогреваемое заднее ветровое стекло, реле, питание 15l | 5 |
| 6 | Замок, задняя дверь автофургона | 10 |
| 7 | Электрический выход, багажный отсек | 15 |
| 8 | Централизованное запирание, задние двери, крышка заливной горловины топливного бака | 20 |
| 9 | Проводка буксирного крюка для прицепа питание 30+ | 15 |
| 10 | Модуль дорожной информации (RTI)Проигрыватель на один/на несколько компакт-дисков | 10 |
| 11 | Вспомогательный электронный модуль (AEM) | 15 |
| 12 | Мотор, стеклоочиститель заднего окна | 15 |
| 13 | Низкочастотные громкоговорители, багажный отсекКлапан бензинового бака (двухтопливная система) | 1510 |
| 15 | Проводка буксирного крюка питание 15I+ | 20 |
| 16 | - | - |
| 17 | Топливный фильтр с электронным обогревом, электронный модуль дифференциала (DEM) | 5 |
| 18 | Подогреватель, топливный фильтр, выключатель температуры, топливный фильтр | 15 |
| 11F (CEM) 2005-Предохранители салона | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Обогреватель сиденья, справа | 15 |
| 2 | Обогреватель сиденья, слева | 15 |
| 3 | Сигнальный рожок | 15 |
| 5 | Модуль звуковоспроизведения (AUD) | 10 |
| 8 | Модуль управления сирены (SCM) | 5 |
| 9 | Контакт тормозного света (2006-) | 5 |
| 10 | Модуль снабжения водителя информацией (DIM)Модуль системы управления микроклиматом (CCM)Модуль подогревателя сгорания (CPM)Модуль сиденья с электроприводом (PSM)Модуль электродвигателя заслонки (DMM)Датчик веса сидящего (OWS)Датчик качества воздуха (AQS) | 10 |
| 11 | Гнездо электропитания 12 В, переднее, заднееПортативная навигационная системаПредохранитель в дополнительном держателе в отсеке багажника | 15 |
| 14 | Мотор стеклоочистителей фар | 15 |
| 15 | Модуль управления тормозами (BCM)STC/DSTC (2007-) | 5 |
| 16 | Модуль управления электронного сервоуправления (ECPS)Клапан газового бака, соленоид топливного бака (bi-fuel) (-2007)Мотор, регулировка фарМодуль фар дальнего света (HCM)Bi-Xenon | 10 |
| 17 | Противотуманный свет, передний левый | 7,5 |
| 18 | Противотуманный свет, передний правый | 7,5 |
| 20 | Насос охлаждающей жидкости (8-цил.) (2008-) | 5 |
| 21 | Модуль переключателя передач (GSM)Модуль управления коробки передач (TCM)Соленоид, блокировка переключенияСоленоид блокировки заднего хода | 10 |
| 22 | Левая фара дальнего света | 10 |
| 23 | Правая фара дальнего света | 10 |
| 28 | Блок управления, сиденье пассажира с электроприводомМодуль звуковоспроизведения (AUM)Модуль безручного мобильного телефонаДисплей RTI (Дорожная информация) | 5 |
| 29 | Эжекторы насоса подачиСоленоид топливного бака (bi-fuel) | 7,5 |
| 30 | Модуль левой камеры (LCM)Модуль правой камеры (RCM) | 5 |
| 33 | Вакуумный насос | 20 |
| 34 | Двигатель омыванияМотор, стеклоочиститель фар, правыйМотор, стеклоочиститель фар, левый | 15 |
| 11F (REM) 2005-Предохранители в багажном отсеке | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Фонари заднего ходаМодуль управления разделением заднего звукового сигнала, замена (RAS) | 10 |
| 2 | Задние противотуманные фонариГабаритный, стояночный светДиоды тормозного светаОсвещение номерного знака | 20 |
| 3 | Вспомогательный электронный модуль (AEM)Модуль дистанционного запуска стояночного нагревателя | 15 |
| 5 | Задний электронный модуль (REM) | 10 |
| 6 | КД-чейнджерТВ приемникПроигрыватель MP3Модуль дорожной информации (RTI)Дисплей RTI (дополнительное оборудование) | 7,5 |
| 7 | Проводка буксирного устройства (питание 30) | 15 |
| 8 | Розетка, багажный отсек | 15 |
| 9 | Мотор/блокиратор стеклоподъемника, задняя правая дверь | 20 |
| 10 | Мотор/блокиратор стеклоподъемника, задняя левая дверь | 20 |
| 11 | Модуль управления дополнительного оборудования (AEM) 4/78 (2005) | 15 |
| 13 | Нагреватель дизельного фильтра | 15 |
| 14 | Басовый динамик (2008-) | 15 |
| 17 | Дополнительное звуковое оборудование (2006-2007) | 5 |
| 17 | Спутниковый приемник (2008-) | 5 |
| 19 | Соленоид подголовника, задний (2005)Мотор, стеклоочиститель заднего окна (2006-) | 15 |
| 20 | Проводка буксирного устройства (питание 15) | 20 |
| 21 | Резерв | 10 |
| 23 | Модуль управления четырехколесного привода (DEM) 4/82 | 7,5 |
| 24 | Модуль управления подвески колес "Four-C" (SUM) | 15 |
| 26 | Модуль помощи при парковке (PAM) | 5 |
| 27 | Главный предохранитель для предохранения 20, 21, 23,.24, 26 | 30 |
| 28 | Центральный замок (PCL) | 15 |
| 29 | Модуль управления освещение прицепа (TRM), левый, габаритный, тормозной, противотуманный, указатель поворотов | 25 |
| 30 | Модуль управления освещение прицепа (TRM), правый, габаритный, тормозной, противотуманный, указатель поворотов | 25 |
| 31 | Главный предохранитель для предохранения: 37, 38 | 40 |
| 37 | Обогреваемое заднее окно | 20 |
| 38 | Обогреваемое заднее окно | 20 |
| 11E -2004 Главные предохранители, отсек багажника | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Предохранители для 11D: 15-18 | 40 |
| 2 | Предохранители для 11D: 12-14 | 40 |
| 3 | Обогреваемое заднее окно | 40 |
| 4 | - | - |
| 5 | Предохранители для 11D: 6-11 | 40 |
| 6 | - | - |
| 7 | Предохранители для 11D: 1-5 | 40 |
| 11E 2005- Главные предохранители около аккумулятора | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Главный предохранитель для 11F (REM) 1-38 | 60 |
| 2 | Предохранитель в дополнительном держателе в отсеке багажника | 40 |
| 4 | Центральный электронный модуль (СЕМ)Главный предохранитель для: 1, 2, 11, 13-16, 26-30, 33 | 50 |
| 5 | Центральный электронный модуль (СЕМ)Главный предохранитель для: 3, 5-10, 17-23, 31-32, 34 | 50 |
| 6 | Предохранители в отсеке предохранителей в салоне (11С 1-5) | 50 |
| 7 | Предохранители в отсеке предохранителей в салоне (11С 6-13) | 50 |
| 11L 2008-Предохранитель, дизель | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Блок предохранителей, моторный отсек 2/32 | 50 |

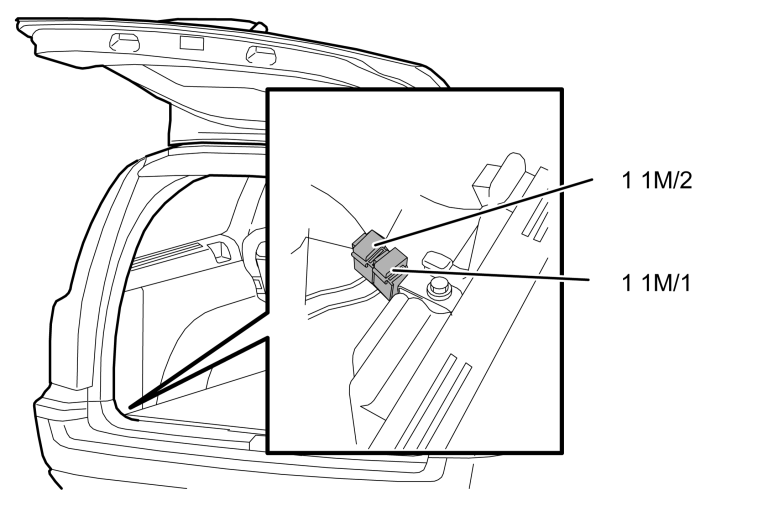

| 11M 2008-Предохранители в дополнительном держателе в отсеке багажника | ||
|---|---|---|
| Номер предохранителя: | Функция | А |
| 1 | Проигрыватель DVD/модуль управление, питание 30Модуль управления заднего разделения звукового сигнала (RAS), питание 30 | 10 |
| 2 | Проигрыватель DVD/модуль управление, питание X | 5 |
| Реле -2005 Расположены в моторном отсеке | |
|---|---|
| Положение | Функция |
| FMA1 | Реле 1, свеча обогревателя охлаждающей жидкости, (-2002) |
| FMA2 | Главное реле системы управления двигателем 2/32 |
| FMA3 | Реле, автоматическая система свечей накаливания 2/14 (дизель) |
| FMA4 | Реле стартера 2/35 |
| FMA5 | Реле 2, свеча обогревателя охлаждающей жидкости, (-2002) |
| FMI1 | Реле А/С 2/22 |
| FMI2 | Сигнальный рожок, реле (-2004) 2/17 |
| FMI2 | Реле топливной системы, (bi-fuel) (2005-) 2/33 |
| FMI3 | Реле, мотор мойки ветрового стекла (-2004) 2/92 |
| FMI4 | - |
| FST1 | Реле прерывистого режима стеклоочистителей ветрового стекла 2/91 |
| FST2 | Реле мотора мойки фар |
| FST3 | Реле, стеклоочиститель ветрового стекла, низкая / высокая скорость 2/90 |
| Реле -2005 Находятся в салоне | |
|---|---|
| Положение | Функция |
| CMA1 | - |
| CMA2 | Реле перегрузки, питание Х |
| CMA3 | Реле перегрузки |
| CMA4 | - |
| CMI1 | Реле, поднимание окна с сервоприводом стекла, левое заднее |
| CMI2 | Реле, опускание окна с сервоприводом стекла, левое заднее |
| CMI3 | Реле, окно с сервоприводом стекла, блокировка от открывания детьми, задняя дверь |
| CMI4 | Реле, дальний свет |
| CMI5 | Реле, габаритные / стояночные фонари |
| CMI6 | - |
| CMI7 | Реле, ближний свет |
| CMI8-10 | - |
| CMI11 | Реле, противотуманные фонари, передние |
| CMI12 | Реле, топливный насос |
| CMI13 | Реле, "Четыре С" |
| CMI14 | Реле, проверка на наличие утечки топлива |
| CMI21 | Реле, продленное питание Х/D2, автоматическая коробка передач |
| CMI22 | Реле, продленное электропитание Х/D1 |
| CMI23 | Реле, опускание окна с сервоприводом стекла, правое заднее |
| CMI24 | Реле, поднимание окна с сервоприводом стекла, правое заднее |
| CMI25 | - |
| CSH1 | Шунт левый индикаторная лампа, центральный электронный модуль (CEM) |
| CSH2 | Шунт правый индикаторная лампа, центральный электронный модуль (CEM) |
| CSH3 | - |
| CSH4 | Шунт, ближний свет, центральный электронный модуль (CEM) |
| CSH5-6 | - |
| CST1 | - |
| Реле -2005 Находятся в багажном отсеке | |
|---|---|
| Положение | Функция |
| RMA1 | Реле, питание 15I, заднее |
| RMA2 | - |
| RMA3 | Реле, заднее устройство против запотевания |
| RMA4 | - |
| RMI1 | Реле, централизованное запирание, запирание левой задней двери |
| RMI2 | Реле, централизованное запирание, отпирание левой задней двери |
| RMI3 | Реле, централизованное запирание, блокировка задних дверей |
| RMI4 | Реле фонаря заднего хода |
| RMI5 | Реле фонаря стоп-сигнала |
| RMI6 | Реле, задний противотуманный фонарь |
| RMI7 | Реле, противотуманные фонари, прицеп |
| RMI8 | Реле, подогреватель топливного фильтра |
| RMI11 | Реле, пейджер |
| RMI12 | Реле, пейджер |
| RMI13 | Реле, стеклоочиститель задней двери автофургона |
| RMI14 | Дополнительно: реле, складной подголовник, задний |
| RMI15 | - |
| RMI16 | Реле, стеклоочиститель задней двери автофургона |
| RMI17 | Реле, сжатый природный газ/сжиженный нефтяной газ |
| RMI19 | Реле, открывание крышки багажника |
| RMI20 | Реле, открывание крышки багажника |
| RMI21 | Реле, крышка заливной горловины топливного бака, отпирание |
| RMI22 | Реле, крышка заливной горловины топливного бака, запирание |
| RMI23 | Реле, централизованное запирание, отпирание правой задней двери |
| RMI24 | Реле, централизованное запирание, запирание правой задней двери |
| RMI25 | - |
| RSH1 | - |
| RSH2 | Шунт, противотуманные фонари, задние |
| RSH3 | Шунт, электрическое гнездо, багажный отсек |
| RSH4 | Шунт, габаритные / стояночные фонари |
| RSH5 | Шунт, габаритные / стояночные фонари / задний фонарь |
| RSH6 | Шунт, фонарь стоп-сигнала |
| RST1 | - |
| Реле 2006- Расположены в моторном отсеке | |
|---|---|
| Положение | Функция |
| FMA1 | Реле стартера 2/35 |
| FMA2 | Реле автоматики свечей накала (-2007) 2/14 |
| FMA3 | Главное реле системы управления двигателем 2/32 |
| FMI2 | Реле, система управления климатом 2/22 |
| FST1 | Реле, стеклоочиститель ветрового стекла, низкая / высокая скорость 2/90 |
| FST2 | Реле прерывистого режима стеклоочистителей ветрового стекла 2/91 |
| FST3 | Реле мотора омывания стекол, высоконапорное 2/182 |
| Другие реле | |
|---|---|
| Положение | Функция |
| Левая задняя дверь | Реле, блокировка, левая задняя 2/138 |
| Правая задняя дверь | Реле, блокировка, правая задняя 2/139 |
| Около переднего сиденья | Реле отключения заднего громкоговорителя (-2007) 2/237 |
| Реле дополнительного оборудования | |
|---|---|
| Положение | Функция |
| Моторный отсек | Реле дополнительного света 2/64 |
| Отсек багажника | Реле стояночного нагревателя, дистанционный запуск по радиосигналу 2/191 |
| Передняя балка | Реле электрического моторонагревателя 2/192 |
| Панель приборов | Реле отключения звуковой системы (-2007) 2/238 |
| Система микроклимата | Реле алкогольного замка 2/240, 2/241 |
Обсуждение и оценка
0Пока нет комментариев. Будьте первым.
